Снятие напряжения размыканием ключа уже сигнал, смена состояний от «1» к «0». Этот случай не подходит. Значит, либо не изменяющееся состояние «0» (напряжения в линии нет), либо не изменяющееся состояние «1» (напряжение есть) информации не несут. Рассмотренные два случая тривиальны. Есть еще случай, когда напряжение в линии изменяется, а информации все равно не передается. Не догадываетесь пока? Напряжение должно изменяться периодически, по наперед заданному закону. Тогда наблюдатель на конце линии, противоположном источнику, сможет заранее предсказать все изменения сигнала. Информация о сигнале у него уже есть, и сам сигнал не приносит ему никакой новой информации. Таким образом, чтобы сигнал переносил информацию, в нем должен быть элемент случайности, неопределенности для получателя. Регулярные, полностью определенные и наперед заданные сигналы информации не несут.
На рисунке показаны примеры таких регулярных периодических сигналов. Первый сигнал — синусоидальный. Говоря другими словами, изменения напряжения подчиняются синусоидальному закону.
Примеры периодических сигналов.
Другой сигнал-тоже периодический, но прямоугольной формы. Он описывается так называемой функцией Уолша, принимающей только два значения: либо 0 и 1, либо — 1 и + 1. Третий пример — последовательность импульсов одинаковой формы, следующих через равные промежутки времени. Описанные сигналы могут быть переносчиками информации только в том случае, если их параметры изменяются в соответствии с передаваемым сигналом. Например, если в соответствии со знаками телеграфной азбуки включается и выключается переменное синусоидальное напряжение. Кстати, именно так устроены и любой тренажер для изучения телеграфной азбуки на слух, и детская игра «телеграф». Вот их упрощенная схема.

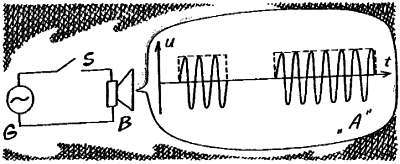

Колебания от генератора звуковой частоты через ключ подведены к громкоговорителю. Нажат ключ — слышен писк, не нажат — молчание. Из рисунка видно, как выглядит на графике передаваемая буква «А» (·―). Здесь уже не просто посылки тока, а посылки, заполненные синусоидальными колебаниями некоторой частоты. Они называются несущими колебаниями. В данном случае несущая манипулирована телеграфными посылками. Переход от простой передачи на постоянном токе к передаче на несущей даст много преимуществ.
Передача телеграфных посылок с помощью несущего колебания.
Например, становятся возможной многоканальная передача многих телеграфных и телефонных сообщений одновременно по одной и той же линии. В этом случае для разных сообщений используются несущие колебания с различными частотами. На приемной стороне они разделяются набором фильтров, настроенных на несущие частоты. На выходе каждого фильтра получается уже только один сигнал.
Такой способ многоканальной передачи, как мы уже говорили, называют частотным уплотнением. Несущую можно не только манипулировать дискретным сигналом, но и модулировать аналоговым сигналом. Модулировать — значит плавно изменять один из параметров несущей, например амплитуду. Вот, например, как осуществляется телефонная передача на несущей. К специальному устройству, модулятору, подводят звуковые колебания от микрофона и незатухающие колебания несущей частоты от генератора G. В модуляторе амплитуда несущей изменяется в соответствии со звуковым напряжением. На выходе устройства под действием модулятора получается амплитудно-модулированный (AM) сигнал. Сама по себе несущая информации не несет, но AM сигнал несет уже полную информацию о звуковых колебаниях, поступающих от микрофона.
Модуляция несущего колебания.
Передача сигналов на несущей частоте используется очень широко. Обычная телеграфная передача (посылки постоянного тока) происходит со скоростью не более 200 Бод. Такой телеграфный сигнал занимает полосу частот от нуля до примерно 300 Гц. Речевой телефонный сигнал занимает полосу частот 300… 3400 Гц, а высококачественный музыкальный сигнал — от 20 до 16000 Гц. Такие сигналы, разумеется, нельзя непосредственно излучать в эфир, поскольку названные частоты соответствуют очень длинным волнам.
Другое дело, когда передача ведется на несущей частоте, скажем, 3 МГц (мегагерц — это миллион, или 106 колебаний в секунду). Частота 3 МГц соответствует длине волны 100 м. Этот сигнал уже легко излучить в эфир, осуществив таким образом радиопередачу. Каждой радиостанции присваивается своя собственная несущая частота. Настраивая радиоприемник, полезно знать, что Киев следует искать на частоте 783 кГц, а Ленинград на частоте 801 кГц.
Самые распространенные несущие колебания — синусоидальные. Давайте их и рассмотрим подробнее.
Часы с маятником изобрел великий оптик и механик Христиан Гюйгенс в 1657 году. Любопытно отметить, что в Голландии того времени уже существовала патентная служба, и патент на изобретение маятниковых часов был выдан Гюйгенсу 16 июня 1657 года. Создание часов не было для изобретателя самоцелью. Гюйгенс считал, что при проведении астрономических наблюдений (кроме часов он занимался и оптическими инструментами, и астрономией, и теорией светового излучения) совершенно необходим точный отсчет времени. Современная наука полностью подтвердила правильность этого мнения. Правда, при современных астрономических наблюдениях используют гораздо более точные часы атомные стандарты частоты, имеющие стабильность (точность хода) примерно 10-15. Это значат, что атомные часы уходят вперед или отстают на одну секунду более чем за тридцать миллионов лет!
Если к качающемуся маятнику приделать кисточку или перышко, а под маятником равномерно протягивать бумажную ленту, то кривая, которую вычертит перышко, будет синусоидальной. Следовательно, колебания маятника происходят по синусоидальному закону.
Запись колебаний маятника на бумажной ленте.

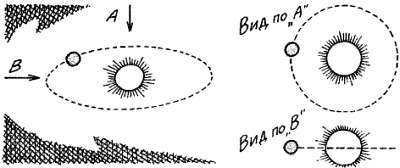

Теперь представим, что мы смотрим в очень сильный телескоп на далекую планету, обращающуюся по круговой орбите вокруг своей звезды «солнца». Если смотреть с направления, перпендикулярного плоскости орбиты (по стрелке А), то мы увидим, что планета движется по окружности. А если смотреть в плоскости орбиты, по стрелке В? Мы увидим, как планета пересекает диск «солнца», отходит на максимальное расстояние в одну сторону, затем возвращается, опять пересекает диск «солнца» и удаляется на такое же расстояние в другую сторону. Нам покажется, что планета совершает колебания около точки равновесия, совпадающей с центром ее «солнца». Эта колебания синусоидальны. Зачем ходить за примерами в космос возьмите шарик на ниточке и заставьте его совершать круговые движения. Если посмотреть на шарик сбоку, по направлению оси х, мы увидим синусоидальные колебания шарика.
Проекция кругового движения.
Если же посмотреть с другой стороны, в направлении оси у, мы опять увидим синусоидальные колебания, но происходящие со сдвигом на четверть оборота по отношению к первым. У нас получился маятник, качающийся одновременно в двух перпендикулярных направлениях (по осям х и у). Колебания одинаковы, но запаздывают друг относительно друга на четверть периода (оборота). Такое запаздывание соответствует сдвигу колебаний по фазе на π/2 [если полный период (оборот) соответствует углу 2π, то четверть оборота — π/2]. Получается, что движение по окружности — пример сложного колебательного движения, состоящего из двух простых, синусоидальных. Теперь ясно, что синусоида — это развернутая во времени проекция равномерно вращающейся точки на какое-либо фиксированное направление.
