ТОРМОЗА: ножной — гидравлический на все колёса, стояночный — на четыре задних колеса.

ДИАМЕТР ПОВОРОТА, м: 16.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: по шоссе — 65, задним ходом — 32.

ЗАПАС ХОДА, км: по шоссе — 260, по просёлку — 140 при ёмкости бака 90 л.

Бронеавтомобиль Landsverk 180 с шасси Bussing-NAG G31 (6x4)

В 1933 г. баварский инженер Йозеф Фольмер разработал в Швеции бронеавтомобиль Landsverk 180 на шасси Bussing-NAG G31, предназначенный специально для экспорта.

Уже в том же году в Голландию было поставлено 12 машин L-180, вошедших в состав 1-го эскадрона бронеавтомобилей (1-е Eskadron Pantserwagen). Но в скоротечных боевых действиях в мае 1940 г. они вместе с броневиками L-181 участвовали лишь в отражении немецкого десанта в районе голландских аэродромов. После заключения перемирия уцелевшие машины также передали в полицейские подразделения и части охраны. Некоторые из них принимали участие в 1941 — 1942 гг. в боевых действиях в составе Северной группы Вермахта на территории СССР.

Шесть бронеавтомобилей были заказаны литовским правительством. Заказ выполнили к концу 1934 г.

В целом экспортный вариант не отличался от своего прототипа, за исключением замены пушки на 20-мм орудие Oerlikon. В Литве они получили обозначение КАМ 6-11 и служили до 1940 г.

Ещё один L-180 в 1937 г. закупила Эстония и использовала его в качестве полицейской машины в Таллине (по другим сведениям, возможно, это был L-182 на шасси Scania-Vabis).

Два L-180 заказала Дания, но потом отказалась от них в пользу более дешёвых двухосных Landsverk 185. Восемь машин приобрела Ирландия.

Захваченные в качестве трофеев Вермахта бронеавтомобили (так же, как и трофейные Landsverk 181) получили обозначение Pz.Sp.Wg.L202(h) и использовались для полицейской службы.

Бронеавтомобиль Landsverk 180 был трёхосным, с приводом на две задние оси, с колёсной формулой 6x4. Управление имел двойное: рулевые механизмы находились и спереди, и сзади. Корпус и башня — сварные, с толщиной брони 7 — 9 мм. Машина имела весьма мощный по тем временам 150-сильный двигатель Bussing- NAG L8. Вооружение состояло из 37-мм пушки Bofors и трёх 7,92-мм пулемётов Levis: один размещался в башне и два — в корпусе. Экипаж состоял из 5 человек.

МАССА, кг: 7000.

ЭКИПАЖ, чел.: 5.

БРОНИРОВАНИЕ, мм: корпус, башня — 7 — 9.

ВООРУЖЕНИЕ: 37-мм пушка Bofors, три 7,92-мм пулемёта Levis.

БОЕЗАПАС: 48 выстрелов, 7,92-мм патронов — 3600.

ДВИГАТЕЛЬ: Bussing-NAG L8, карбюраторный, мощность 150 л.с., рабочий объем 7,913 л.

ТРАНСМИССИЯ: сцепление однодисковое сухое, трёхступенчатая коробка передач Bussing-NAG.

ХОДОВАЯ ЧАСТЬ: колёсная формула 6x4, управление с двух постов, шины — 7,50x20".

ТОРМОЗА: гидравлические.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 70.

ЗАПАС ХОДА, км: по шоссе — 200 при ёмкости баков 75 л + 50 л.

Остальные технические характеристики — как у автомобиля Bussing-NAG G31.

Ггрузопассажирский автомобиль Magirus М206. На фото — парадная колонна турецкой мотопехоты. Продажа машин Magirus в Турцию — факт малоизвестный

Участвуя в конкурсном «проекте трех», фирма C.D. Magirus отстала от двух других. Выпуск её грузовика Magirus М206 начался лишь в 1935 г., когда конкуренты — автомобили Mercedes-Benz G3a и Bussing-NAG G31 уже были сняты с производства. Параметры и характеристики М206 ничем существенным от предшественников не отличались.

Magirus M206

Армейский фургон Kfz 62 на базе Magirus М206. На крышу машины накинуто маскировочное покрытие. На передние крылья нанесены белые полосы для облегчения движения в тёмное время суток

МАССА, кг: с бортовой платформой — 3200.

ГРУЗОПОДЪЁМНОСТЬ, кг: 1650.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: грузовик: длина — 5350, ширина — 2060, высота — 2650; машина фургона связи: длина — 5630, ширина — 2060, высота — 2650, клиренс — 225.

КОЛЕЯ, мм: передняя — 1695, задняя — 1635.

БАЗА, мм: 2715+950.

РАМА: центральная, с U-образными лонжеронами.

ДВИГАТЕЛЬ: Magirus S86, карбюраторный, 6-цилиндровый, рядный, жидкостного охлаждения, мощность 70 л.с.; диаметр цилиндра и ход поршня — 88x125 мм, степень сжатия 5,8:1, карбюратор Solex 40 BFLH.

ТРАНСМИССИЯ: сцепление однодисковое сухое, четырёхступенчатая коробка передач Zahnradfabrick, главная передача — 4,66, рулевой механизм — «ходовой винт».

ХОДОВАЯ ЧАСТЬ: привод на два задних моста, колёсная формула 6x4, передняя подвеска — жёсткий мост, полуэллиптические рессоры, задняя — два жёстких моста, по обеим сторонам по две полуэллиптические рессоры друг над другом, шины — 6.00x20" внедорожные, задние колёса — сдвоенные.

ТОРМОЗА: ножной — механический на четыре задних колеса, ручной — механический на коробку передач.

ДИАМЕТР ПОВОРОТА, м: 14.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 62.

ЗАПАС ХОДА, км: по шоссе — 250, по просёлку — 200 при ёмкости бака 90 л.

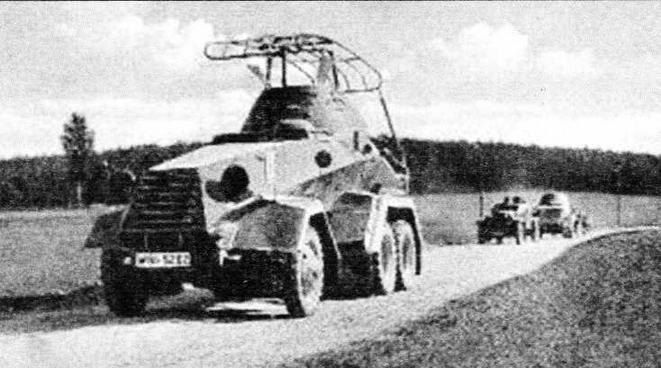

Трёхосный бронеавтомобиль Magirus Kfz 232 — машина связи. От броневиков фирм Daimler и Bussing эта модель мало чем отличалась

Бронеавтомобиль разрабатывался фирмой C.D. Magirus по заданию верховного командования Рейхсвера одновременно с фирмами Daimler- Benz AG и Bussing-NAG с 1929 г. Подготовленные образцы Magirus отличались тем, что позволяли двигаться задним ходом с той же скоростью, что и вперёд. Кроме того, они имели дополнительную ось с колёсами небольшого диаметра для преодоления преград на местности. Внешне

автомобили Magirus отличались формой передней части кузова и высоко поднятыми крыльями.

Корпус — бронированный, с толщиной листов 8 мм, броня лобовой части — 14,5 мм. Башня — вращающаяся с поворотом на 360°. Броневик был вооружён 20-мм пушкой KWK L30 L/55 и двумя 7,92-мм пулемётами Dreyse MG13. Прицеливание велось с помощью орудийного телескопического прицела TZF За и пулемётного — Kgz 1. Огонь можно было вести под вертикальными углами -12° — +20°.

В 1932 — 1937 гг. фирма Magirus выпустила 75 бронеавтомобилей Sd.Kfz 231/232 и 23 радиотехнических с рамочной антенной Sd.Kfz 263.

Броневики участвовали во всех операциях Вермахта 1938 — 1941 гг.

в составе разведывательных частей танковых и моторизированных дивизий.

Перестановка нескольких бронеавтомобилей на рельсовый ход позволила включить их в качестве дрезин в состав бронепоездов.

С 1942 г. сохранившиеся трёхосные Sd.Kfz 231/232 (6-Rad) были переведены в учебные и полицейские части.

МАССА, кг: 5300.

ГРУЗОПОДЪЁМНОСТЬ, кг: 700.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5570, ширина — 1820, высота — 2250, клиренс — 240.

БРОНИРОВАНИЕ, мм: борт, корма, крыша корпуса — 8, лобовые листы — 14,5, башня — 8 — 14,5.
