Многокорпусный улей

Эта конструкция состоит из нескольких корпусов, более легких по массе и меньшего объема, чем ульи других типов. Дно улья – отъемное с покатым щитком, который состоит из трех досок толщиной 38 мм, окантованных с четырех сторон обвязкой. Боковые бруски спереди в прилетной части дна имеют выступы. На них крепятся держатели прилетной доски. В просвет нижнего летка вставляется вкладыш сечением 20×20 мм с летковой прорезью длиной 100 мм. Снизу ко дну подшивают бруски.

Многокорпусный улей отечественного производства (размеры в мм): слева – общий вид, справа – продольный и поперечный разрез; 1 – дно; 2 – корпус; 3 – рамка; 4 – потолок; 5 – подкрышник; 6 – вентиляционная рама; 7 – кровля; 8 – обвязка крыши; 9 – прилетная доска; 10 – летковый вкладыш; 11 – верхний леток; 12 – пропил для вентиляции

Стенки корпуса изготовлены из 35-миллиметровых досок. Внутренние размеры корпуса – 375×450×340 мм. Рамки снабжены постоянными разделителями. Потолок состоит из пяти потолочин, скрепленных двумя нашивками. Подкрышник представляет собой обвязку, фиксирующую потолок. 15-миллиметровым нижним фальцем подкрышник прижимает потолок сверху.

Крыша плоская: на ее обвязку используют доски 24-миллиметровой толщины, а на щиток – толщиной 20 мм. Высота обвязки – 105 мм. Снизу в обвязке крыши выбран 15-миллиметровый фальц для установки крыши прямо на потолок. В передней стенке каждого корпуса сделан круглый верхний леток диаметром 25 мм.

Двухкорпусный улей

Такая конструкция несколько проще. Улей состоит из двух одинаковых корпусов, дна и крышки. Дно изготовлено из трех досок толщиной 35 мм, собранных на брусках в виде щита. Он наглухо крепится к стенкам корпуса, охватывающим дно с трех сторон. Со стороны передней стенки дно выступает на 35 мм. На этом выступе – прилетная доска. Корпус сделан из 40-миллиметровых досок. Верхний леток круглый, диаметром 25 мм. Внутренние размеры корпуса – 450×450×330 мм.

Магазинные надставки (по две на каждый улей) сбиты из досок толщиной 40 мм. В одной из надставок делают леток диаметром 25 мм. Крыша плоская и состоит из вязки и щита, изготовленных из досок толщиной 15 мм.

В боковых стенках делают вентиляционные отверстия диаметром 3–4 мм, зарешеченные сеткой.

Двухкорпусный улей вмещает 12 гнездовых рамок размером 435×300 мм и 24 полурамки размером 435×145 мм.

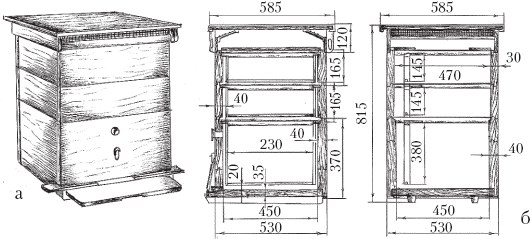

Двухкорпусный улей (размеры в мм): а – общий вид; б – устройство улья

Улей-лежак на 20 рамок

Дно лежака состоит из трех досок толщиной 35 мм, собранных на брусках. Оно наглухо прибито к стенкам корпуса. Передняя часть дна выступает на 35 мм, к ней крепится прилетная доска. Передняя и задняя стенки корпуса изготовлены из доски толщиной 40 мм, а боковые – 30 мм. Передняя стенка корпуса не доходит до дна на 12 мм, образуя нижний леток, который неподвижной втулкой разделен на две части. Летки регулируются двумя клинообразными задвижками. Задняя и боковые стенки корпуса полностью охватывают дно. В передней стенке делают верхние круглые летки диаметром 25 мм. Внутренние размеры корпуса – 450×810×440 мм. Надставка имеет такую же толщину стенок, как и у корпуса. Высота ее – 95 мм. Надставка вмещает 20 магазинных рамок.

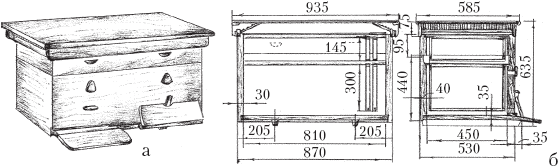

Улей-лежак: а – общий вид; б – устройство улья

Потолочины изготавливают из досок толщиной 10 мм. Крыша плоская, одевается «внахлобучку» и имеет вид щита, обитого металлом. В верхней части под щитом, в передней и задней стенках улья предусмотрены щели для вентиляции. Гнездовые и магазинные рамки стандартного размера.

Утепленный 14-рамочный улей

Корпус улья рассчитан на 14 гнездовых рамок размером 435×300 мм с постоянными разделителями. Передняя и задняя стенки двойные: изготовлены из досок толщиной 25 и 15 мм с промежутком, равным 27,5 мм. Боковые стенки одинарные, толщиной 30 мм. Межстенное пространство заполняется мхом, паклей, опилками, хвоей и т. п. На передней стенке корпуса устроены летки в виде щели: верхний – 100×10 мм, нижний – 200×100 мм. Все четыре стенки возвышаются над гнездом, образуя неотделимый от корпуса подкрышник. Внутренние размеры корпуса – 525×450×430 мм. Дно неотъемное, двойное. Магазинные надставки две. Длина каждой – 490 мм, ширина – 450 мм, высота – 15 мм. Толщина передней и задней стенок надставки – 25 мм, а боковых – 20 мм. Крыша улья двухскатная.

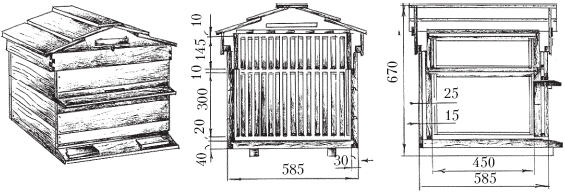

14-рамочный утепленный улей: а – общий вид; б – поперечный и продольный разрез

Рамочный улей

Пчеловод Ш. Дадан (француз по происхождению) сконструировал улей с гнездовым корпусом размером 450×450 мм и рамками конструкции швейцарского пчеловода Блатта, наружные размеры которых составляют 435×300 мм. Состоящий из одного корпуса и магазинной надставки улей стали после этого называть по имени его изобретателей (Дадана – Блатта).

Рассмотрим конструкцию такого улья более подробно. На рисунке показан двенадцатирамочный улей с двумя магазинными надставками – вид спереди и сбоку. Он состоит из одностенного гнездового корпуса на 12 стандартных рамок и двух магазинных надставок на 10–11 полурамок каждая, дна и крыши. По сравнению с ульями на гнездовую рамку единого размера ульи с магазинными надставками имеют преимущество: магазинные соты используются в течение более длительного времени, чем гнездовые.

Конструкция двенадцатирамочного улья: 1 – корпус; 2 – рамка гнездовая; 3 – диафрагма; 4 – магазин; 5 – рамка магазинная; 6 – подкрышник; 7 – крыша; 8 – задвижка верхнего летка; 9 – задвижка нижнего летка

Альпийский улей и преимущество его конструкции перед другими типами ульев

Альпийский многокорпусный улей имеет ряд принципиальных отличий от традиционных конструкций: особо компактен; особенно легок и удобен; имеет один леток; отсутствуют дополнительные вентиляционные отверстия; отсутствуют разделительные решетки.

За прототип взято дупло в сухом стволе дерева, как идеальные естественные условия обитания пчел. Свежий воздух поступает снизу через леток и, подогреваемый клубом пчел, поднимается вверх. От дыхания пчел воздух насыщается смесью углекислого газа, паров, продуктов обмена. В результате, увлажненный и утяжеленный, он опускается вниз и уходит из улья.

Улей состоит из простого днища, набора корпусов (от 2 до 6 штук), кормушки, крышки и зажимной рамки сверху. Его составные части те же, что и у ульев других конструкций. Корпус с внутренним периметром 300x300 мм делают из 30-40-миллиметровой доски. Четырехстенный каркас корпуса доводят до высоты 215 мм. В передней и задней стенках выбирают фальц для плечиков рамок. В одном корпусе Роже Делон помещает восемь рамок.

Дно делают съемным с наклонной прилетной доской. Как и в других ульях, на дно может устанавливаться поддон с противоклещевой сеткой.

Кормушка в корпусе располагается сверху (поэтому ее и называют кормушкой-потолком). Она постоянно находится на улье и выполняет роль воздушной подушки.

30-миллиметровая крыша-изолятор над потолком надежно защищает от перегрева или переохлаждения.

Конструкция альпийского улья: 1 – дно; 2 – корпуса; 3 – кормушка; 4 – крышка; 5 – зажимная рамка (стрелками показана циркуляция воздуха)

Корпуса улья очень компактные и легкие. Наружный размер одного корпуса – 360×338 мм при высоте 215 мм. Вес пустого корпуса с рамками приблизительно 5 кг, с полными рамками меда – около16 кг.
