Считается, что применение сплошной кладки из полнотелого кирпича толщиной более 38 см (полтора кирпича) экономически нецелесообразно. Рациональнее, используя кладку толщиной в один-полтора кирпича, применять специальные меры для уменьшения теплопроводности. Это, прежде всего, использование не полнотелого, а пустотелого (дырчатого или щелевого) кирпича, оштукатуривание стен (с внутренней или с внутренней и наружной сторон; кладку в этом случае ведут впустошовку, то есть не заполняя шов раствором на глубину около 10 мм), применение так называемых теплых кладочных и штукатурных растворов (то есть изготовленных с заполнителями: доменным или котельным шлаком, молотым туфом, золой), уширенные растворные швы.

Кладка сплошных кирпичных стен может быть заменена кирпичной кладкой облегченной системы, которая дает около 40 % экономии кирпича, до 50 % экономии раствора и снижает стоимость здания в целом на 5–10 %. При облегченной кладке с вертикальными поперечными стенками и заполнением пустот минеральной засыпкой или саманными блоками расход кирпича уменьшается. Это дает возможность из одного и того же количества кирпича выложить в полтора-два раза больше наружных стен, чем при сплошной кладке. При этом приведенная стоимость стен и другие затраты значительно уменьшаются.

Наиболее проста конструкция облегченных кирпичных стен системы Попова и Орлянкина (рис. 1.4). Стены по этой системе кладут толщиной 51 см. Стена состоит из двух параллельных стенок толщиной вполкирпича с промежутком между ними. Промежуток заполняется утепляющим материалом – шлаком или шлакобетоном. Через 3–5 рядов по высоте стенки связывают между собой сплошным слоем раствора толщиной 12–15 мм, в который укладывают металлические скобы из катанки диаметром 4–5 мм. Стенки можно связывать между собой также двумя рядами кирпича через каждые пять рядов по высоте.

Рис. 1.4. Кладка системы Попова и Орлянкина:

1 – арматура; 2 – раствор; 3 – засыпка

Кроме системы Попова и Орлянкина, можно рекомендовать облегченную кладку колодцевой системы, разработанную архитектором Власовым. В кладке Власова стены связывают между собой выпусками кирпича в сторону промежутка. Выпуски делают поочередно из каждой стены. При этом получаются поперечные стены, образующие замкнутые колодцы. Их кладут на том же растворе, что и всю стену (рис. 1.5). В данном случае экономия кирпича и раствора примерно такая же, как и в системе Попова и Орлянкина.

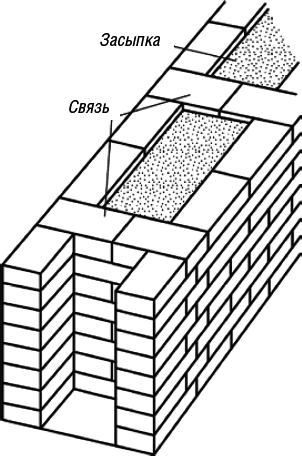

Рис. 1.5. Кладка системы архитектора Власова

При кладке облегченных стен применяется как красный, так и силикатный кирпич. Для заполнения пустот в облегченных стенах можно использовать любые шлаки: котельный, паровозный, металлургический. Шлак следует отсеять через сито с отверстиями 5 × 5 мм и применять для засыпки более крупную фракцию.

Для того чтобы утепление не оседало, можно вместо засыпки заполнять пустоты бесцементным шлакобетоном, который готовят из шлака на известковом или глиняном молоке. Состав бесцементного шлакобетона – 1 часть известкового или глиняного теста, разбавленного водой до жидкого состояния, и 15–16 частей шлака. Бесцементный шлакобетон укладывают в пустоты стен слоями по 12–15 см. Каждый слой трамбуют дощатой трамбовкой.

В качестве утепляющих материалов могут также применяться легкие силикатобетоны на котельном или гранулированном шлаке, различные минеральные засыпки (шлак, зола), минеральная вата и минеральные плиты, фибролит, плиты из камыша и соломита, саманная крошка, антисептированные опилки, растительный грунт, песок и даже строительный мусор.

Во всех случаях устройства облегченных стен, а также при кладке стен из дырчатого кирпича цоколь выполняется сплошной кладкой из полнотелого кирпича.

Размещение окон на поверхности стен, размеры проемов, форма перемычек и переплеты зачастую являются делом вкуса архитектора. Именно архитекторами создавались фасады, которые благодаря общему гармоничному впечатлению задавали моду и стиль на целые эпохи.

Элементы современного окна. При выборе окон главный вопрос – как сделать качественный выбор, который позволит забыть о холоде и сквозняках на долгие годы. Хорошее окно – сложный комплекс высокотехнологичных элементов, обеспечивающих защиту, тепло, долговечность, надежность.

Армирующий профиль – это стальной элемент, находящийся внутри ПВХ-профиля; он служит для обеспечения жесткости конструкции пластикового окна.

Импост – профиль, который используется для визуального разделения конструкции на части. Может быть вертикальным, горизонтальным, наклонным.

Откос – плоский широкий профиль, использующийся для отделки боковых поверхностей оконного проема.

Отлив – плоский широкий профиль, который крепится снаружи окна и служит для отвода дождевой воды.

Рама – неподвижная пластиковая часть окна, на которую крепятся створки.

Створка – открывающаяся часть окна.

Стеклопакет – стекла, герметично скрепленные между собой. Могут быть однокамерные (2 стекла) и двухкамерные (3 стекла). Для их производства используются дистанционные рамки различной ширины, молекулярное сито, герметик (для внешней обработки стеклопакета). Стекло бывает тонированным в массе и тонированным с помощью пленки. Тонированное в массе стекло окрашивается химическим способом при его производстве. Самые популярные цвета, прекрасно гармонирующие с белым ПВХ- и алюминиевым профилями, – голубой и «бронза». Богатый выбор тонировочных пленок позволяет придать одностороннюю прозрачность и уникальный вид окнам практически каждой квартиры.

Штапик – пластиковая рейка, удерживающая стеклопакет в окне.

Фурнитура – все устройства, обеспечивающие открывание створок, запирание и фиксацию в каком-нибудь положении. Это ручки, шпингалеты, запорные механизмы и т. д. На современном окне фурнитура не столь заметна, как профиль или стеклопакет. Однако именно она во многом определяет качество и стоимость нового окна, поскольку на эту часть оконной конструкции ложатся основные механические и динамические нагрузки, а значит, качество этой незаметной на первый взгляд составляющей окна не должно вызывать никаких сомнений. От качества работы фурнитуры зависит надежность и стабильность работы окна в целом: начиная от удобства в обслуживании и заканчивая защитой против взломов.

Упростить процедуру выбора фурнитуры для окна поможет знание некоторых важных деталей. Главными техническими показателями качества любой фурнитурной системы являются ее надежность и долговечность, которые определяются механической прочностью и стойкостью к коррозии. Надежная фурнитура должна обеспечить не менее 10 000 циклов открывания. Веским доводом в пользу выбора той или иной фурнитурной системы для окна является гарантия на 5–10 лет.

Обратите внимание на крепление петель к раме. Чем большее количество шурупов ввинчивается в ту часть оконной рамы, где проходит стальной усилитель, тем лучше. Спросите у продавца, из какого материала изготовлены элементы, выполняющие силовые функции. Вряд ли прослужит долго фурнитура, силовые элементы которой сделаны из пластика. Как правило, она выходит из строя через 2–3 года. Косвенным показателем надежности является плавный ход фурнитуры. Дополнительные усилия, применяемые при запирании, со временем начнут разрушать саму фурнитуру.

Проверьте, оснащен ли профиль европазом. Уже много лет европейские производители ПВХ-профиля оснащают его стандартным 16-мм фурнитурным пазом, поэтому изготовители фурнитуры разрабатывают свои системы в основном под него, но бывают и исключения.
