Планировка, удобная для экономичной эксплуатации зимой, показана на рис. 2.1. Габариты дома в плане – 8,0 × 7,4 м, общая площадь – 97 м². К теплому объему дома пристроена двухэтажная веранда. Она используется летом, но полезна и в холодное время, так как защищает от ветра вход в дом и часть наружной стены. Благодаря остеклению с трех сторон воздух в ней прогревается солнцем, что особенно важно ранней весной.

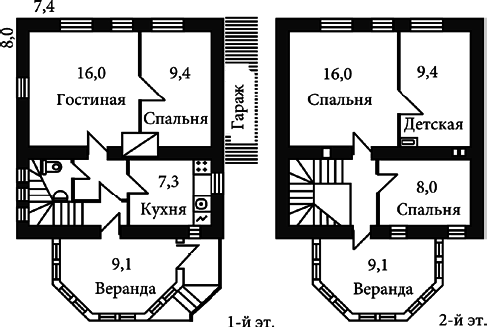

Рис. 2.1. Планировка дома с зимним отоплением только первого этажа (вариант 1)

Если в доме постоянно проживает небольшая семья пенсионеров, а дети с ними живут только летом, достаточно отапливать только первый этаж. В планировке учтена эта возможность: воздушные объемы этажей отделены друг от друга, чтобы тепло из нижнего этажа не уходило наверх. Такое разделение возможно только при изолированном размещении лестницы. В данном случае вход на нее расположен в тамбуре и закрывается дверью. Зимой можно жить только на первом этаже, где есть все необходимые помещения: гостиная, небольшая спальня, кухня, прихожая и санитарный узел, а летом – использовать и три верхние комнаты.

Для сохранения тепла в доме важно правильно выбрать размеры окон и их ориентацию, чтобы комнаты первого этажа нагревались солнцем. Для этого нужно учитывать ориентацию улицы относительно сторон света, размещение входа (с улицы или с участка), вид из окон, наличие соседствующих строений. Согласно нормативам отношение суммарной площади окон в комнате к площади пола должно быть не менее 1:8 и не более 1:5,5. Чтобы комната была хорошо освещена, нужно также правильно задавать ширину простенков. Расстояние от угла должно быть не более 1,5 м, если в комнате нет окна на противоположной или смежной стене. На практике именно это правило часто не соблюдается. Для грамотного решения нужно учитывать весь комплекс факторов: освещенность помещений, теплопотери, удобство расстановки мебели, пространственную композицию интерьера и, главное, композицию фасада.

Планировка дома на рис. 2.2 тоже приспособлена для отопления зимой только первого этажа. Но здесь воздушные объемы нижнего и верхнего этажей разделены еще более четко. Это достигнуто вынесением лестницы в эркер. Вход на нее зимой закрывается дверью. Расположенная на первом этаже гостиная используется зимой как жилая комната. Печь обогревает ее и кухню. Прихожая превращается в традиционные сени – прохладное помещение между теплой жилой комнатой и входным тамбуром. Тепловой режим при такой планировке соответствует условиям, характерным для русской избы, и проверен веками. Если отопление газовое, то можно отапливать и прихожую.

Рис. 2.2. Планировка дома с зимним отоплением только первого этажа (вариант 2)

Другой выгодной особенностью этого дома является минимальный объем наружных стен верхнего (мансардного) этажа. Здесь размещены четыре комнаты общей площадью 52,4 м² (три спальни площадью 19, 15,7 и 8,4 м² и детская площадью 9,2 м²). Окна устроены по всем сторонам дома, а не только в его торцах, как это обычно принято. Отсутствие торцевых фронтонов уменьшает расход стеновых материалов.

В том случае, когда в доме проживает большая семья, помещений потребуется больше. Но в любом случае выгоднее развивать объем дома по вертикали, а не распластывать по участку – экономится площадь участка, сокращаются протяженность фундамента, площадь крыши и теплопотери через нее, а следовательно, и расходы на отопление.

Добиться высоких показателей теплового сопротивления наружных стен можно двумя способами. Хотя обычная однослойная стена, как правило, не дает необходимой степени теплоизоляции, существуют стеновые материалы, которые в состоянии обеспечить нормируемое сопротивление теплопередаче в составе однослойной конструкции. Это крупноформатные пустотелые блоки из поризованной керамики толщиной не менее 44 см или блоки из ячеистого бетона толщиной не менее 30 см (при условии соответствующей плотности). Основные преимущества такого решения – скорость и удобство кладки, малое количество раствора и небольшие трудозатраты. При этом бытует мнение, активно поддерживаемое рекламой, что стены из таких материалов в дополнительной теплоизоляции не нуждаются. Практический же опыт строительства свидетельствует о том, что не все так просто. В домах со стенами, лишенными теплоизоляции, зимой холодно, а воздух сырой и влажный. Расходы на отопление такого жилища в условиях суровой зимы заметно отражаются на бюджете.

Однослойные же стены из обычного керамического или силикатного кирпича нормативным параметрам по теплосбережению не отвечают вовсе. Из таких материалов сейчас выполняют многослойные конструкции, в состав которых входит утеплитель (обычно это плиты из минеральной ваты или пенополистирола). В многослойных конструкциях наружных стен и перекрытий толщина несущего слоя определяется исключительно физическими нагрузками, а необходимое сопротивление передаче тепла обеспечивают эффективные теплоизоляционные материалы среднего слоя ограждающих конструкций. В деревянных каркасных стенах нормируемое сопротивление теплопередаче обеспечивает теплоизоляционный материал, входящий в их конструкцию изначально.

Прежде чем выбирать материал для утепления стен и рассчитывать, какое количество его потребуется, нужно определиться с конструкцией системы утепления. Таких конструкций всего три, и они существенно отличаются друг от друга. Можно уложить утеплитель на внутренней поверхности стены; спрятать его внутрь ограждающей конструкции; устроить утепление стены снаружи. Каждый из этих способов имеет присущие ему особенности.

Конечно, утеплить дом изнутри проще, чем снаружи. Такие работы можно проводить постепенно, по отдельным помещениям, особо не волнуясь из-за неожиданных осадков или морозов. Еще один плюс – помещение с внутренней теплоизоляцией можно быстрее прогреть. И все же это не лучший вариант утепления. Очевидно, что при расположении утеплителя изнутри уменьшается полезная площадь помещений. Но это не основная беда. Главное, что при внутреннем утеплении наружная стена оказывается в зоне низких температур, отчасти захватывающей и сам утеплитель. Это резко снижает тепловую инерцию ограждающей конструкции, поскольку стены утрачивают свои теплоаккумулирующие свойства. Как минимум, это значительно ухудшит климат в помещении. Если же в конструкции имеются скрытые трубопроводы отопления и водоснабжения, которые нынче становятся все популярнее, они оказываются в стене близко к зоне промерзания. При малейших перебоях в отоплении трубы лопаются, тогда их приходится срочно заменять. Такое случается, как правило, в сильные холода, когда делать ремонт особенно тяжело.

Кроме того, нарушается естественная диффузия водяных паров через ограждение, и в зимнее время пар, образующийся в помещении, неизбежно конденсируется за слоем утепления на внутренней поверхности массивной стены. Сконденсировавшаяся и накопившаяся за зимний период влага не может быть выведена наружу даже летом, что приводит к прогрессирующему отсыреванию стен и развитию микроорганизмов, то есть к ухудшению санитарно-гигиенических показателей помещения. Если в таком помещении на стенах образовалась плесень, избавиться от нее можно единственным способом: снять утеплительный слой, просушить стены и провести новые мероприятия по их утеплению. А еще при внутреннем утеплении потолков возможно стекание конденсирующегося пара обратно в помещение.

Распределение температур при различных способах теплоизоляции стен иллюстрирует рис. 2.3 (для полноты картины приведена и неутепленная стена). Наиболее важна зона на границе стены и утеплителя. В случае утепления изнутри (рис. 2.3, б) температура в ней (t = –5 °C) немного выше наружной температуры и значительно ниже точки росы. На стыке утеплителя и холодной стены происходит конденсация влаги. К чему это приводит, описано выше. При утеплении стены с холодной стороны (рис. 2.3, в) точка росы вынесена в слой утеплителя, а кирпичная стена аккумулирует тепло и сглаживает колебания температуры в помещении. В обоих случаях суммарное сопротивление теплопередаче у стен одинаковое, материалы и стоимость работ одни и те же. Но благодаря грамотному взаимному расположению слоев стена в последнем случае более сухая и теплая.
