1. Вынуть магазин, нажав на головку его защелки с левой стороны.

2. Отделить затвор-кожух: отвести затвор назад настолько, чтобы головка затворной задержки совместилась с малым выступом на кожухе; вынуть затворную задержку и, придерживая возвратную пружину, отделить затвор от рамки.

3. Отделить возвратную пружину.

4. Вынуть направляющую трубку и муфту. Вынуть ствол вперед из затвора-кожуха.

Сборку производить в обратном порядке.

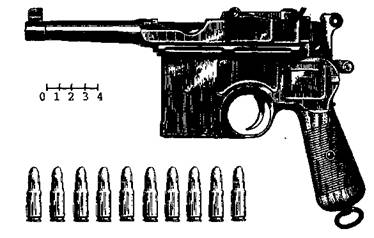

В 1893 г. Федерле — директор завода братьев Маузер разработал автоматический пистолет, запатентованный на имя П.Маузера в 1895 г. в Германии и в 1896 г. в Великобритании. С 1897 г. начался выпуск этой модели под обозначением К-96. Пистолет неоднократно модернизировался. Наиболее известными стали его 7,63-мм модели обр.1908 и 1912 («классический тип») годов. Популярный на «свободном» оружейном рынке, на вооружение пистолет «Маузер» поступил только во время войны. С 1916 г. выпускалась его 9-мм модель (с цифрой «9» на щечках рукоятки). В Русской армии пистолеты Маузера имелись как покупные и как трофеи.

Автоматика «Маузера» действовала за счет отдачи ствола с коротким его ходом. Запирание канала ствола затвором производилось качающейся в вертикальной плоскости личинкой, с двумя выступами для сцепления с затвором, с выступом снизу для взаимодействий с рамой. Возвратная пружина располагалась в затворе.

Ударный механизм — куркового типа, с открытым курком и винтовой боевой пружиной, помещенной в раме. Слева от курка виден рычаг предохранителя, который в поднятом положении запирает взведенный или спущенный курок. Выбрасыватель устанавливался открыто.

Характерной особенностью конструкции был постоянный магазин, размещенный «по-винтовочному» — перед спусковой скобой. Магазин снаряжался сверху из обоймы при открытом затворе. Прицел — секторный, насеченный до 1000 м. Конструкция включала 40 деталей. На задней части рукоятки имелись пазы для присоединения деревянной кобуры-приклада. В сочетании с относительно мощным патроном и большой длиной ствола это придавало «Маузеру» свойства своеобразного карабина. Хотя дальность в 1000 м не соответствовала реальным возможностям пистолета по точности и кучности стрельбы, эффективная стрельба на 500 м была вполне возможна. На дальности 100 м радиус рассеивания составлял 0,15 м — высокий показатель. Кобура-приклад переносилась на узком плечевом ремне, имела кармашек с отверткой, для разборки пистолета.

Благодаря прикладу-кобуре «Маузер» привлекал в России немалое внимание. Ведь мощными пистолетами предполагалось вооружать «команды, которым по роду службы винтовка является обременительным оружием». Так, Воздухоплавательная часть Главного Управления Генерального Штаба уже в 1913 г. приняла пистолеты Маузера «как принадлежность аэропланов» и подумывала также о снабжении ими нижних чинов вместо карабинов. На каждый пистолет полагалось 200 патронов. Закупленные в 1915-16 гг. «Маузеры» отпускались «специальным частям: авиационным, автомобильным, мотоциклетным». В России пистолет именовался часто «Маузером N 2», или «Маузером в колодке». Пистолеты «Маузер» К-96 — как «пистолеты-карабины» — пользовались популярностью в РККА в годы гражданской войны и после нее, применялись и во время Великой Отечественной войны.

В 1926-30 гг. — в период тесного военного и военно-технического сотрудничества СССР и Веймарской Германии — для РККА и ВЧК-ОГПУ были закуплены 7,63-мм «Маузеры» обр. 1920 г. (т. н. «полицейская модель») с длиной ствола 98 мм, общей длиной 255 мм, укороченной или обычной — на «переделах» — рукояткой. Надо полагать, распространенность «Маузеров» и определила выбор типа патрона для советских пистолетов.

1. Утопить защелку крышки магазина и вынуть вниз подающий механизм, подав крышку слегка вперед. Взвести курок. Подняв под курком кверху выступ защелки рамы, вынуть раму вместе с подвижной системой, оттянув ее назад. Отделить назад подвижную систему.

2. Повернув отверткой ударник на 90 градусов (до совпадения его упоров с вырезами в торцевой части затвора), вынуть его назад.

3. Вынуть вправо упорную муфту.

4. Вынуть назад затвор.

5. Вынуть назад затворную пружину. Сборку производить в обратном порядке.

Упомянутый выше «карманный» 6,35-мм «Маузер» обр. 1910 г. под патрон «браунинг» имел автоматику на основе отдачи свободного затвора-кожуха и расположение возвратной пружины под стволом. Ствол крепился в раме особым стержнем. Ударниковый ударный механизм имел указатель взведения. Пистолету было присуще использование бойка в качестве отражателя стреляной гильзы, а также — магазин на 9 патронов вместо обычных для карманных пистолетов шести. Имелся флажковый предохранитель. Прицельные приспособления состояли из мушки на стволе и целика на затворе-кожухе. По сравнению с другими образцами этого типа «Маузер» был несколько крупнее. Однако удобство и его высокая надежность пришлись многим по душе. В России он именовался «Маузер N 1». Как «разрешенный» он закупался до первой мировой войны, а во время ее считался ценным трофеем: многие, должно быть, помнят описанный в «Школе» А.Гайдара «небольшой удобный маузер в мягкой замшевой кобуре».

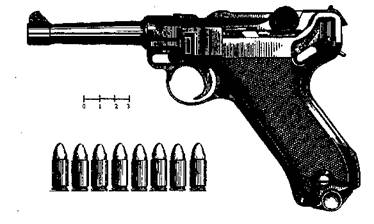

В 1900 г. Г.Люгер, служивший на берлинском заводе DWM, творчески усовершенствовал уже выпускавшийся автоматический пистолет Х. Борхарда обр. 1893 г. Так появился пистолет Люгера-Борхардта (или просто «Люгер»), более известный под названием «Парабеллум» (от лат. para bellum — «готовься к войне»). На вооружение германской армии в 1908 г. была принята 9-мм модель «Парабеллума» под обозначением Р.08 (П-08). После первой мировой войны в Германии выпускалась 7,65-мм модель, в 1934 г. возобновлен выпуск 9-мм Р.08, в большом количестве состоявшего на вооружении вермахта. Пистолеты «Парабеллум» разных калибров выпускались многими заводами, состояли на вооружении в 15 странах (Афганистан, Болгария, Греция, Португалия, Финляндия, Швейцария и др.).

Система «Парабеллума» оказалась долгожителем, продержавшись на вооружении ряда армий вплоть до конца второй мировой войны, а 7,65-мм «реплики» «Парабеллума» выпускаются до сих пор. В нашей стране эти пистолеты распространились как трофеи (в большинстве — Р.08), а также — как закупленные. Устройство их соответствовало т. н. «Люгеру новому». Автоматика «Парабеллума» действует по схеме отдачи ствола с коротким ходом. Запирание канала ствола затвором обеспечивается системой из двух шарнир-но соединенных рычагов, находящейся в «мертвой точке». При откате подвижной системы ролики шарнира набегают на копирные выступы рамки, происходит отпирание и ускоренный отход затвора от ствола. Насеченные ролики служат также захватами для перезаряжания вручную. Винтовая (у «Люгера старого» — пластинчатая) возвратная пружина расположена в рукоятке и через коленчатый рычаг и серьгу воздействует на задний запирающий рычаг — «мотыль». Ударный механизм — ударникового типа. Спусковой механизм включает спусковой крючок, коленчатый передающий рычаг и спусковой рычаг (шептало), связанный с передающим рычагом через разобщитель. Разобщитель играет роль предохранителя от выстрела при не вполне запертом затворе. Флажковый неавтоматический предохранитель в нижнем своем положении запирает спусковой рычаг и подвижную систему. Ряд моделей имел на задней стенке рукоятки автоматический предохранитель, также запиравший спусковой рычаг. В этом случае флажковый предохранитель фиксировал автоматический в запертом положении.
