 Рис. 31 Разрез пистолета «Браунинг» обр. 1903 г.:
1 — ствол, 2 — затвор, 3 — мушка, 4 — целик, 5 — ударник, 6 — пружина ударника, 7 — шпилька ударника, 11 — наконечник возвратной пружины, 12 — направляющий стержень, 13 — рама, 14 — спусковая скоба, 16 — спуск, 17 — спусковая тяга, 18 — спусковая пружина, 19 — разобщитель, 20 — спусковой рычаг, 21 — боевая пружина, 22 — курок, 25 — автоматический предохранитель, 27 — защелка магазина, 28 — магазин, 29 — подаватель магазина.
Пистолет и револьвер в России - i_032.jpg

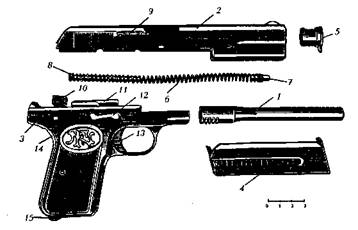

 Рис. 32 Неполная разборка пистолета «Браунинг» обр. 1900 г.:
1 — ствол, 2 — затвор, 3 — рама, 4 — магазин, 5 — втулка ствола, 6 — возвратная пружина, 7 — фиксатор, 9 — выбрасыватель, 10 — курок, 11 — колодка рамы, 12 — затворная задержка, 13 — спусковой крючок, 14 — автоматический предохранитель, 15 — защелка магазина.

«Браунинг» обр. 1903 г., как и его патрон, хорошо разошелся и послужил основой для массы подражаний. Россия закупала его в варианте с кобурой-прикладом для вооружения городской полиции и Отдельного Корпуса жандармов. На «гражданском» рынке в ходу были блестящие никелированные «браунинги» — любимое оружие налетчиков Мишки Япончика, известного также как Беня Крик.

В России делались попытки собственной переделки «браунингов». На Ижевском оружейном заводе попытались приспособить пистолет Браунинга под револьверный патрон «Нагана», конечно, безуспешно. Свой способ переделки «Браунинга» предлагал студент Московского Императорского Технического училища С.При-луцкий, в будущем известный конструктор-оружейник.

Пистолет и револьвер в России - i_033.jpg

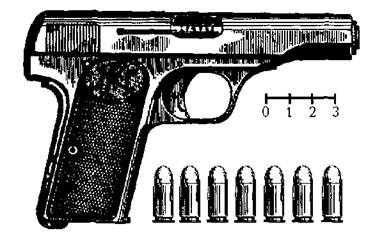

 Рис. 33 7,65-мм пистолет «Браунинг» обр.1910 г.
Считался пистолетом «карманного» типа. В качестве такового был разрешен в Русской армии «для ношения офицерами вне строя».
Неполная разборка:

1. Вынуть магазин, отжав назад его защелку.

2. Оттянуть затвор назад настолько, чтобы зуб флажкового предохранителя заскочил в переднюю выемку на левой стороне затвора-кожуха. Повернуть ствол до отказа вправо. Освободить выемку затвора-кожуха от зуба предохранителя. Подав затвор вперед, снять его вместе со стволом с рамки, удерживая ствол от выпадения.

3. Отделить возвратную пружину с направляющим стержнем. Вынуть направляющую муфту, повернув ее на 180 градусов. Вынуть ствол, повернув его до отказа влево.

Сборку производить в обратном порядке.

В 1906 г. FN предложила обывателю «карманный» пистолет Браунинга под специально разработанный 6,35-мм патрон. Пистолет имел свободный затвор-кожух, расположенную под стволом возвратную пружину, ударниковый механизм простого устройства. Пластинчатая пружина шептала ударника служила также пружиной защелки магазина. Автоматический предохранитель выполнялся в виде нажимной задней стенки рукоятки и запирал шептало ударника. Имелся неавтоматический останов затвора в заднем положении. Конструкция включала 29 деталей. Пистолет не спутать с другими: плоская, крайне «зализанная» форма, отсутствие прицельных приспособлений.

Пистолет и револьвер в России - i_034.jpg
 Рис. 34 Пистолет «Браунинг» обр. 1906 г.
Родоначальник самозарядных «карманных» пистолетов. Обратим внимание на отстуствие прицельных приспособлений.

«Браунинг» обр. 1906 г. был очень популярен в качестве «оружия самообороны», долго не имел конкуренции на оружейном рынке, послужил образцом для многочисленных подражаний.

Неполная разборка:

1. Вынуть магазин, отжав его защелку.

2. Оттянуть затвор назад и отпустить, проверив патронник пистолета.

3. Отделить затвор-кожух: поставив ударник на боевой взвод, оттягивать затвор назад, пока широкий поперечный паз на внутренней его стенке не придется против казенной части ствола; повернуть ствол до отказа влево, ухватив его за насечки на дульной части; снять затвор.

4. Вынуть возвратную пружину со стержнем.

5. Отделить ствол от кожуха: повернуть ствол до отказа вправо и вынуть его из затвора-кожуха через нижнее окно.

Сборку производить в обратном порядке.

Пистолет и револьвер в России - i_035.jpg
 Рис. 35 Разрез пистолета «Браунинг» обр. 1906 г.:
1 — боевая пружина, 2 — возвратная пружина, 3 — направляющий стержень возвратной пружины, 4 — зуб защелки магазина, 5 — защелка магазина, 6 — сосок защелки магазина, 7 — прилив затвора, 8 — колодка рамы, 9 — боевой взвод ударника, 10 — шептало.

В Испании в 1916 г. были закуплены 7,65-мм пистолеты типа «Виктория». Это было своеобразным «смешением» нескольких «браунингов»: патрон обр. 1900 г., курковый ударный механизм со скрытым курком и флажковый предохранитель — по обр. 1903 г., компоновка и внешнее оформление — по обр. 1906 г.

Пистолет М1911 «КОЛЬТ»

Пистолет и револьвер в России - i_036.jpg
 Рис. 36 Пистолет «Кольт» М1911 А1:
1 — затвор, 2 — курок, 3 — флажковый предохранитель, 4 — автоматический предохранитель, 5 — затворная задержка, 6 — рама, 7 — рукоятка, 8 — кнопка защелки магазина, 9 — спусковой крючок.

В 1911 г. на вооружение Армии США под обозначением М1911 был принят 11,43-мм («калибр.45») пистолет фирмы «Кольт», над схемой которого работал Дж. М. Браунинг. Бельгийская FN предлагала России 9,65-мм модель этой системы, упоминаемой как «система Браунинга-Кольта». Американский пистолет был модернизирован в 1921 г. — М1911 А1 — и с некоторыми изменениями выпускается до сих пор. 11, 43-мм «Кольт» — один из наиболее распространенных в мире образцов, пример для бесчисленных подражаний.

Автоматика «Кольта» М1911 действует по схеме отдачи ствола с коротким ходом. Запирание канала ствола производится сцеплением боевых выступов ствола и затвора-кожуха. Расцепление их идет при откате за счет снижения ствола серьгой, шарнирно связанной с рамой. Возвратная пружина помещается под стволом в канале рамы. Ударный механизм — курковый, с открытым курком и винтовой боевой пружиной, расположенной в рукоятке. Спусковой механизм включает разобщитель, разъединяющий шептало со спусковой тягой спуска. Флажковый неавтоматический предохранитель в верхнем положении запирает взведенный курок. В задней стенке рукоятки находится автоматический предохранитель. Он запирает спусковую тягу и выключает при охвате рукоятки ладонью. Магазин — однорядный, с отверстиями в боковых стенках. При израсходовании патронов подаватель магазина поднимает затворную задержку. Флажковый предохранитель и затворная задержка имеют единый пружинный стопор, собранный в трубке над рукояткой. Ось затворной задержки служит чекой серьги ствола. Всего конструкция состоит из 39 деталей.

Пистолет и револьвер в России - i_037.jpg

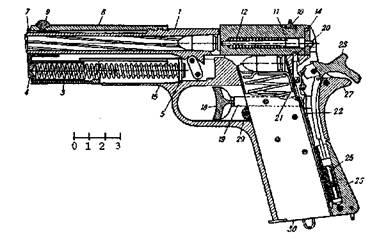

Рис. 37 Разрез пистолета «Кольт» М1911:
1 — ствол, 3 — возвратная пружина, 4 — упорная трубка вовзвратной пружины, 5 — направляющий стержень, 7 — втулка, 8 — затвор, 9 — мушка, 10 — целик, 11–12 — ударник с пружиной, 14 — задвижка, 15 — рама, 18 — спуск, 19 — спусковая тяга, 20 — разобщитель, 21 — спусковой рычаг, 22 — спусковая пружина, 23 — курок, 25 — боевая пружина, 26 — задвижка рукоятки, 27 — автоматический предохранитель, 29 — защелка магазина, 30 — магазин.

«Кольт 45-го калибра» — мощный пистолет с высоким останавливающим действием пули. Однако это потребовало довольно больших габаритов и веса.
