В этом примере мы рассмотрим спецификацию цифровых видеокамер Mini DV (Mini Digital Video). В такой камере видеосигнал записывается в цифровом формате (нули и единицы) на небольшую кассету с узкой лентой. Абсолютно все производители (Sony, Panasonic, Canon, JVC, Samsung, Thomson) выпускают камеры в этом формате. Ценовой диапазон для Mini DV-камер от $500 до $5000. Один из главных плюсов формата Mini DV – отсутствие заметных потерь качества при копировании и возможность прямой передачи видеосигнала на ПК.

Камера начального уровня JVC GR-D23E, цена $407

Основные характеристики:

• формат Mini DV;

• трансфокатор (Zoom) оптический – 16х, цифровой – 700х;

• одна ПЗС (CCD) – матрица с разрешением 0,8 Мпикс (800 000 пикселов), размер матрицы 1/6";

• видоискатель цветной;

• спецэффекты цифровые;

• возможности (функции): монтаж звука, корректор временных искажений, две скорости записи/воспроизведения, баланс белого;

• фоторежим – есть;

• автоэкспозиция – есть;

• ЖК-экран (LCD-дисплей) 2,5 дюйма со специальным антибликовым покрытием. Поворот дисплея на 270 градусов;

• автоматическое включение (выключение) камеры при открытии (закрытии) дисплея;

• объектив F1,6, f = 2,7 мм – 43,2 мм;

• диаметр фильтра 30,5 мм, скорость затвора 1/50—1/4000, разрешение 520 линий с процессором Super High-Band;

• цифровой стабилизатор изображения высокого разрешения;

• вес – 500 г;

• размер – 118x71x91 мм;

• вспышка – есть;

• камера снабжена встроенным автоосветителем, что существенно расширяет ее возможности при отсутствии нормального освещения;

• тип видоискателя – цветной;

• режим фотосъемки – на кассету (карты памяти нет). Максимальное разрешение фотокадров 640x480 пикселов;

• DV-выход (IEEE 1394), S-Video-выход, AV-выход;

• максимальное время работы от аккумулятора – 6 час. Элемент питания – Li-Ion 800 мАч.

Комментарий

Камера не является компактной, но это не мешает ей быть эргономичной (рис. 2.2). Система управления камерой достаточно удобна. Для работы в автоматическом режиме вполне достаточно одного большого пальца правой руки. Если же требуется ручная подстройка или переключение в один из программных режимов, то можно сделать это с помощью нескольких кнопок и колеса установки SET. Камера имеет автоматический и несколько программных режимов видеосъемки, что целиком отвечает потребностям большинства начинающих любителей, для которых эта модель и предназначена. Более продвинутые видеолюбители могут переключиться из режима автоматического управления камерой в ручной режим. Система ручного управления позволяет корректировать экспозицию, устанавливать баланс белого и осуществлять ручную фокусировку.

Рис. 2.2. Камера JVC GR-D23E

Для объектива камеры эквивалент фокусных расстояний в пересчете на фотообъектив для 35-мм пленки составляет примерно от 45 мм до 720 мм, т. е. почти «телевик», что позволяет снимать удаленные объекты. Матрица состоит из 800 000 пикселов, из которых примерно половина активных, а часть оставшихся используется при работе электронного стабилизатора изображения. Тракт обработки видеосигнала включает в себя широкополосный процессор Super High Band и цифровую систему уменьшения шумов 3D NR. Такое сочетание призвано обеспечить высокую четкость картинки (до 520 TBJ1) и низкий уровень шума при слабом освещении. Микрофон расположен на передней панели и направлен в сторону снимаемого объекта. При настройке режима записи пользователь может выбирать между 12-битным (частота квантования звука – 36 кГц) и 16-битным форматом записи звука (частота квантования звука – 48 кГц). В последнем случае качество звука выше, поэтому по умолчанию камера настроена именно на этот формат. Камкодер GR-D23E не имеет цифрового и аналогового (A/V и S-Video) входов, а только соответствующие выходы. Это значит, что их нельзя использовать для записи внешних сигналов. В режиме фотосъемки модель позволяет получать снимки размером от 640x480 до 1024x768 пикселов.

Итог

Достоинства: простота в обращении, хороший набор функций, возможность использования камкодера в качестве Web-камеры, невысокая цена. Недостатки: низкий контраст изображения на экране монитора при съемке.

Трехматричная полупрофессиональная видеокамера формата Mini DV – модель SONY DCR-VX2100, цена $2200

Основные характеристики:

• формат – Mini DV;

• Zoom оптический (цифровой) 12х (48х);

• три сверхточные 450 000-пиксельные ПЗС (CCD) – матрицы размером 1/3";

• минимальная освещенность – 1 люкс (Lux);

• видоискатель – цветной;

• стабилизатор изображения – оптический;

• возможности (функции): монтаж звука, две скорости записи/воспроизведения, баланс белого;

• автоэкспозиция – есть;

• ЖК-экран 2,5 дюйма;

• размеры – 393x159x120 мм;

• вес – 1500 г;

• фокусное расстояние объектива 6 – 72 мм, светосила fl.6–2,4, диаметр фильтра – 58 мм, диапазон выдержки 1/3 – 1/10 000 с;

• цифровая запись/воспроизведение звука РСМ: 16 бит (48 кГц/2 канала), 12 бит (32 кГц/4 канала), встроенный стереомикрофон, встроенный громкоговоритель;

• компенсация съемки против света;

• вспышка;

• разрешение изображения 530 линий для видеосъемки. Фоторежим – есть, фоторазрешение 640x480 пикселов для фотосъемки, максимальное количество записываемых стоп-кадров на карту памяти Memory Stick – 120, количество записываемых изображений в режиме Best – 40;

• эффекты цифрового изображения: неподвижное, быстрое движение, ключ яркости, медленный затвор, след, старое кино;

• эффекты изображения: уменьшение, растягивание, передержка, один тон, сепия, негатив;

• стабилизация изображения системы Super Steady Shot;

• источник питания – аккумуляторы серии InfoLITHIUM; в комплекте – блок питания ACL10 и аккумулятор NP-F330. Ресурс элементов питания – до 9 часов (с аккумулятором NP-F960);

• пульт ДУ RMT-811;

• интерфейс iLINK DV цифровой видеовход и видеовыход (IEEE 1394 4-pin), разъемы TV in/out (аналоговый вход/выход);

• ручной регулятор скорости затвора и экспозиции, ручной баланс белого, возможность работы в режиме 16:9.

Комментарий

Основные органы управления камерой сосредоточены на задней панели (рис. 2.3). Ими довольно удобно пользоваться, когда камера установлена на штативе и контроль изображения ведется по ЖК-монитору. Но при съемке с рук или при контроле изображения по видоискателю было бы удобнее иметь более крупные кнопки и переключатели, рассредоточенные по корпусу камеры, чтобы с их помощью можно было бы управлять камерой "на ощупь".

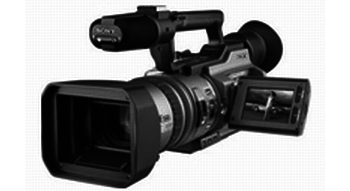

Рис. 2.3. SONY DCR-VX2100

Съемка в режиме 16:9 ведется с использованием всей площади матрицы. В качестве сенсора используются три матрицы по 450 тысяч пикселов каждая. Размер матрицы – 1/3 дюйма. Изображение имеет отличную четкость, хорошую цветопередачу и низкий уровень шумов. На аудиовходе установлен переключатель «микрофон—линия», т. е. кроме микрофона на вход можно подавать сигнал с микшера или любого источника (CD-деки, магнитофона и пр.), имеющего линейный выход. В камкодере есть возможность полного контроля экспозиционных параметров, баланса белого, фокуса, трансфокатора, уровня записи звука, «зебра» (индикатор избыточной экспозиции в кадре), ГЦП (генератор цветных полос).
