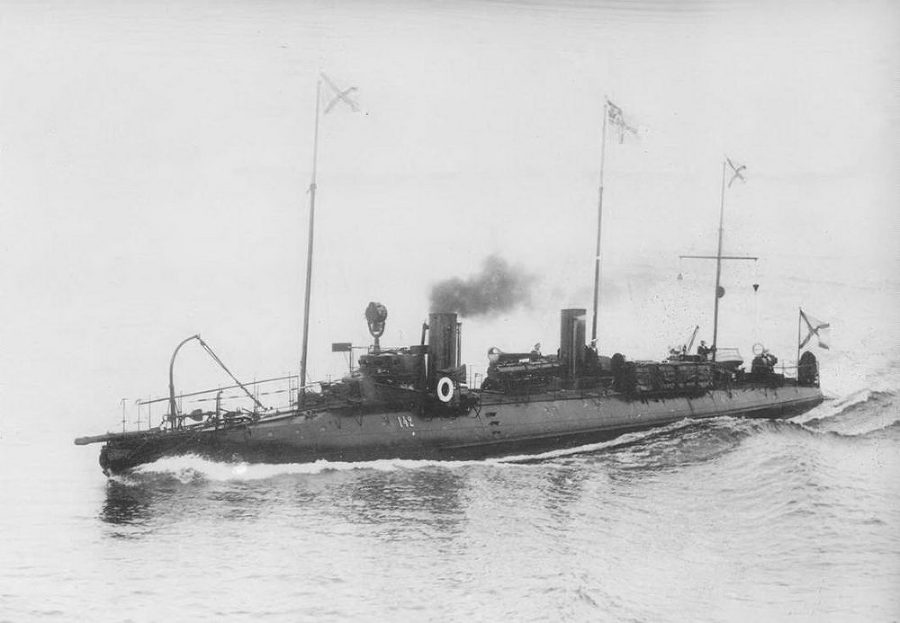

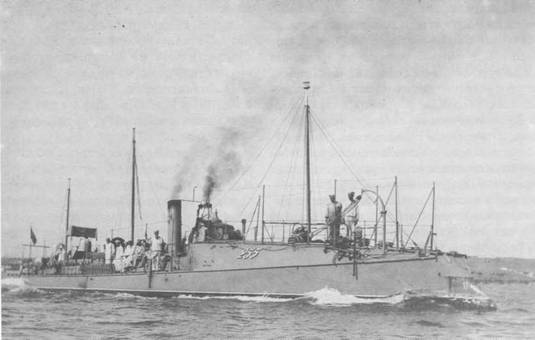

На 1–4 страницах обложки даны фотографии миноносцев: № 106 (б. "Луга" б. № 3) (1-я стр.), № 121 (б. "Нарген") (2-я стр.), № 142 (фото сделано в 1902 г. во время пребывания Вильгельма II на Ревелъском рейде) (3-я стр.) и № 118 (б. "Даго") (4-я стр.).

Автор выражает благодарность С.Виноградову, Д.Васильеву, Н.Масловатому и В.Скопцову за предоставленные фотографии.

Первый известный плавающий носитель минного оружия был применен в 1585 г. в Антверпене против войск осаждавшего город испанского герцога Пармы. 80-тонный "адский брандер" (как его назвал строитель) "Надежда" жители города построили под руководством итальянского инженера Джиамбелли. В трюме брандера устроили толстостенный каменный погреб, наполнили его 3,5 тоннами пороха, а сверху прикрыли множеством камней, старых цепей, железного лома и бревен. Сверху установили надстройку, заполненную смоленой паклей, щепой и другими горючими материалами. Все это должно было отвлечь противника от секрета, спрятанного внутри "адской начинки". Взрыв должен был произвести запальный механизм, который состоял из "кремней и огнив, окруженных пороховой мякотью," и приводился в действие часовым механизмом.

Пущенный по течению реки, брандер прочно застрял под осадным мостом, сооруженным герцогом. Последовавший вскоре страшной силы взрыв разрушил мост на протяжении 200 м его длины, из числа осаждавших было убито до 800 чел. и еще больше ранено. Так минная опасность проявила себя задолго до появления на кораблях механических двигателей и электрических запалов. Страх перед этой опасностью отныне сопровождал все морские войны. Его испытала на себе и пришедшая в 1588 г. в Кале испанская "Непобедимая Армада". Пущенные англичанами обыкновенные брандеры привели испанцев в неописуемую панику, которая стала первым шагом к крушению армады.

Более широкие возможности для диверсионного подрыва минами кораблей противника давал подводный носитель. Их первые действенные образцы были сооружены в 1800 и 1801 гг. во Франции по проектам американского инженера Р. Фультона. Лодки носили названия "Наутилус", имели длину около 6 и ширину до 2 м и вооружались каждая контактной миной. Мина крепилась к днищу вражеского корабля с помощью соединенного с миной троса. Для движения служил гребной винт с ручным приводом. В последующем Р. Фультон считал возможным строить лодки длиной до 11 и шириной 4 м, вооруженные 25–30 минами с часовыми механизмами.

В своих работах изобретатель пользовался постоянной поддержкой выдающихся ученых и инженеров того времени Г. Монжа (1746–1818) и П.С. Лапласа (1749–1827). Их отзывы помогли преодолеть то предубеждение, которое Бонапарт как истинный прагматик и политический консерватор испытывал ко всем слишком смелым и не обещавшим немедленных и осязаемых выгод изобретениям. Но и они не могли помочь в дальнейшем финансировании работ, которые были прекращены после устранения опасности войны с Англией.

Опыт Р.Фультона на основе собственных разработок повторил в России в 1834 г. выдающийся военный инженер К.А.Шильдер (1785–1854). Командуя лейб-гвардии саперным батальоном, он отличился в 1838 и 1839 гг., когда взрывы устроенных им минных горнов под стенами турецких крепостей Варна и Силистрия принудили их к сдаче. Под Силистрией на Дунае К.А.Шильдер применил и первые ракетные корабли. Это были простейшие носители пусковых установок, размещенных на платформе, уложенной на корпуса двух скрепленных речных лодок.

Благодаря инициативам двух других выдающихся инженеров А. Д. Засядко (1779–1837) и Картмазова, боевые ракеты калибром 51,64 и 102 мм разработали в России еще в 1814 г., а в 1826 г. было создано и первое в России ракетное подразделение — ракетная рота N 1 под командованием поручика П.П.Ковалевского. Это подразделение, действуя с созданных К.А.Шильдером платформ на лодках, удачным попаданием уничтожило турецкую канонерскую лодку.

Стремление расширить область применения ракет и минного оружия привело в 1834 г. К. А. Шильдера (он уже имел чин генерал-майора и звание генерал-адъютанта) к созданию для них комбинированного носителя — подводой лодки. Она, по мнению изобретателя, должна была учесть все недостатки лодок его предшественников: Бюшнеля, Дреббеля, Джонюна, Фультона и других, о которых было известно из выпущенных к тому времени сочинений. Лодка имела форму обтекаемого тела длиной около 6 м, шириной 1,5 м и высотой 1,8 м. Водоизмещение составляло 16,4 т. Корпус был склепан из листов котельного железа толщиной 4,8 мм и подкреплялся пятью шпангоутами. Это по расчетам автора позволяло погрузиться на глубину до 12 м — больше, чем это допускала лодка Фультона.

Преимуществом лодки было и наличие двух высоких (до 1 м) входных рубок с иллюминаторами, что позволяло плавать в свежую погоду и давало возможность ориентироваться. Для движения применили поворотные складывающиеся гребки, напоминающие утиные лапы. Мину предполагалось крепить к борту судна противника с помощью гарпунного наконечника (прообраз шестового устройства минных катеров).

Взрыв осуществлялся при отходе лодки на безопасное расстояние.

Для взрыва мины и запуска ракет из установленных вдоль корпуса пеналов применялся созданный в 1812–1832 гг. П. Л. Шиллингом (1786–1837) надежный электрический запал, действовавший от гальванической батареи.

Тогда же К. А. Шильдер добился постройки малой диверсионной лодки, которую по суше можно было транспортировать упряжкой из 6 лошадей. Лодка предназначалась для подрыва мостов неприятеля на реках. Как объяснял изобретатель, "мины по течению реки подплывают к мосту, и подводная лодка не подвергается опасности быть взорванной".

Стремясь расширить возможности своих лодок, К. А. Шильдер предложил конструкцию вооруженного ракетами плотабазы, который выводил бы их вплотную к району возможных действий. В 1835 г. по проекту К. А. Шильдера был сооружен и железный пароход-буксировщик подводных лодок. Его также предполагалось вооружить ракетами. Для защиты от навесных выстрелов предусматривался весьма малой высоты надводный борт, какой спустя 26 лет имели появившиеся в США мониторы. Второй пароход- "Отважность" имел двойной деревянный корпус, между обшивками которого в качестве брони устанавливался однометровый слой пробкового дерева. Пароход должен был вооружаться орудиями и ракетными пусковыми установками.

Его постройка давала возможность осуществить предложенный К. А. Шильдером запуск ракет в связке, то есть теми пакетами, которые составляют одно из общепринятых решений современного ракетостроения. "С помощью сих ракет, как показали опыты, можно метать с большой точностью 2-х, 3- х и 5-и пудовые бомбы", — писал изобретатель в 1830 г. военному министру. Так настойчивыми трудами и талантом выдающегося инженера были созданы предпосылки для развертывания в России новой судостроительной отрасли и принципиально новых систем морского оружия, которые могли бы ощутимо изменить соотношение сил с противником в предстоящих стране исторических испытаниях.

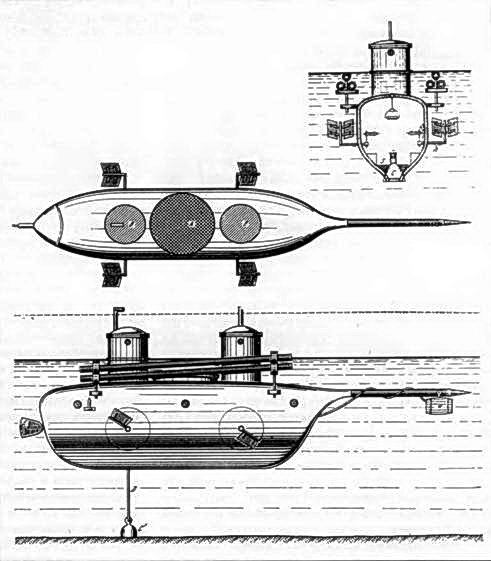

Наружный вид и поперечное сечение подводной лодки К.А.Шильдера.
