В скальных крупноблочных грунтах с песчаным заполнением средней крупности и гравийных глыбин заложение фундамента также не зависит от глубины промерзания. На мелких песках, супесях, глинах, а также крупноблочных грунтах с пылевато-глинистым заполнением, глубина заложения фундамента должна быть не менее глубины промерзания, если дом не будет постоянно отапливаться или под полом не обеспечивается сохранение тепла. Песчаный грунт под нагрузкой уплотняется и дает усадку. Уплотнение происходит равномерно и в течение короткого времени. Это положительное свойство грунтов должно быть учтено при строительстве.

Влияние грунтов на фундаменты

Состояние песчаных грунтов может изменяться под воздействием грунтовых вод. Глинистые грунты при изменении влажности способны переходить из твердого состояния в жидкое. В таком состоянии они не способны нести нагрузку.

В природе глинистые грунты содержат грубые песчаные частицы, образующие жесткий скелет, заполненный частицами глины. Они оказывают влияние на прочность. Характерной особенностью глинистых грунтов является длительность их деформации. В результате фундаменты, поставленные на них, получают усадки и крены, нарастающие в течение многих лет и даже десятилетий. Особого внимания заслуживают торфяные грунты, содержащие растительные осадки от 10 до 60 %. Открыто залегающие торф и торфяники сжимаемы, поэтому не могут быть основанием для возведения фундамента. При сравнительно большой толщине верхнего надежного грунта, под которым расположен торф или другой «слабый» грунт, его целесообразно использовать в качестве распределительной подушки.

Фундаменты на слабых грунтах

В этом случае фундамент делают с минимальной глубиной заложения, снимая только растительный слой, а для распределения вертикальной сжимающей нагрузки на большую площадь «надежного» грунта основание очага ставят на железобетонную плиту, уменьшая тем самым интенсивность давления до величины, которую может воспринять слабый грунт. Размер железобетонной плиты определяется из условия равновесия среднего давления на подошву плиты основания. Общая нагрузка на подошву плиты определяется как сумма нагрузок, создаваемых массой плиты, массой основания, очага и дымовой трубы. Массу основания нетрудно определить из условия плотности 1 м³. Массу очага и дымовой трубы – по расходу материалов. Масса плиты определяется исходя из ее площади и объема. При завышении размеров плиты увеличиваются расход материалов и стоимость. Но незначительное повышение окупается надежностью конструкции и на слабых грунтах гораздо выгоднее, чем устройство фундамента с заглублением подземной части до надежного слоя. На устройство подземной части заглубленного фундамента расход материалов будет в 3–4 раза больше. Плиту необходимо закладывать так, чтобы максимальная нагрузка приходилась на ее геометрический центр. Перед закладкой плиты определяется центр тяжести очага. Необходимо также предусмотреть возможность прохода дымовой трубы между несущими балками чердачного перекрытия и стропилами крыши.

...

СОВЕТ

При устройстве фундамента необходимо помнить, что любой очаг – сложное и ответственное сооружение, требующее надежного основания.

Рис. 1. Устройство углубленного фундамента

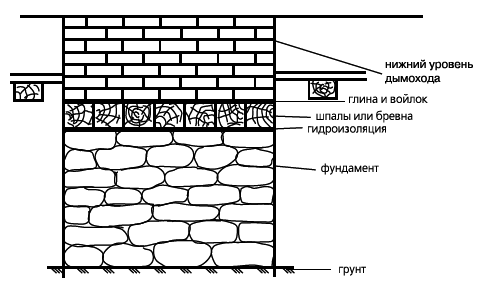

Рисунок 2. Устройство наземной части фундамента

По высоте любой очаг с трубой – наиболее высокая конструкция в доме. Это неармированная колонка, выполненная из кирпича на довольно слабом глиняном растворе и по своему назначению и использованию потенциально опасна. При незначительном крене или боковом воздействии со стороны несущих конструкций дома неизбежно образование трещин, что может быть причиной пожара. Единственной гарантией безопасности долговечной эксплуатации печи может быть надежное основание, строгая горизонтальность и вертикальность кладки массива. Порядок возведения фундамента

Для устройства подземной части фундамента производится разметка и роется котлован, дно которого выравнивают по уровню и уплотняют трамбовкой. В котлован засыпают мелкий камень, разравнивают ударами трамбовки, загоняют его в грунт. Заливают раствор слоем 20–25 см и укладывают в него камни так, чтобы зазор между ними был 3–5 см.

Промежутки расщебениваются более мелким камнем, а затем заливают раствор для следующего ряда.

При выходе из котлована устанавливают опалубку и продолжают вести работу таким же способом или укладывают крупный камень (можно полнотелый кирпич) только по периметру на густом растворе. Середина каждого ряда бутится, щебенится и заливается жидким раствором.

Последующие ряды выкладываются в таком же порядке. Горизонтальность поверхности каждого ряда контролируется уровнем, установленным на линейку – правило.

Фундамент не доводят до уровня пола на 14–15 см, чтобы потом точно вывести его на отметку кирпичной кладки. Поверхность фундамента выравнивают цементным раствором по уровню, после чего выкладывают на нем ряд кирпичей, устраивают гидроизоляцию из двух слоев рубероида и кладут следующий ряд кирпичей, доводя фундамент до отметки «чистого» пола.Вариант заложения фундамента

Не обязательно полностью выкладывать фундамент из бутового камня или бетона. Можно заполнить нижнюю часть котлована на 40–60 см крупным песком.

При этом подошва фундамента располагается на той же отметке, так же выравнивается по уровню и трамбуется, после чего засыпается песок слоем 10–15 см, смачивается водой и хорошо утрамбовывается.

На утрамбованный песок засыпают слой гравия или щебня толщиной 8– 20 см, разравнивают и заливают цементно-песчаным раствором. Опять насыпают слой песка в 10–15 см, разравнивают его, увлажняют, утрамбовывают и насыпают слой гравия и щебня, доводя до толщины 40–60 см.

Рисунок 3. Устройство фундамента с минимальной глубиной заложения

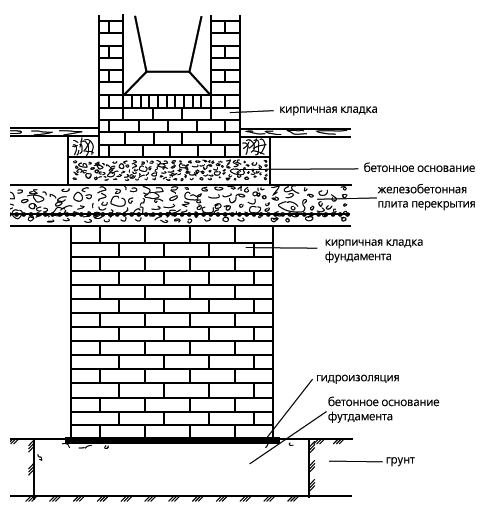

Рисунок 4. Способ возведения фундамента подвального помещения

Рисунок 5. Способ возведения фундамента с теплоизоляцией

Если фундамент неправильно заложен, появляются дополнительные силы, способные разрушить его. Такие силы возникают при неравномерном проседании фундамента, пучении почвы при промерзании грунта и выщелачивании раствора грунтовыми водами.

Чтобы избежать дополнительных сил, надо правильно определить глубину заложения фундамента с учетом структуры грунта, климатических факторов и особенности строения. Только на скальных грунтах монолитной скалы фундамент закладывают не углубляя, сняв лишь растительный слой. Во всех остальных случаях делается подземная часть фундамента.

На сухих и песчаных грунтах подошву фундамента нужно заглублять не менее чем на 70–80 см от поверхности земли.

На остальных грунтах подошва фундамента должна располагаться ниже глубины промерзания не менее чем на 20 см.«Слабые» и «надежные» грунты

Строение грунтов на каждом участке индивидуального строительства имеет особенности и несущих свойств. Условно все грунты разделяют на «слабые» и «надежные».

«Слабыми» называют грунты, использование которых в качестве основания не может гарантировать надежность существования сооружения.«Надежными» называют грунты, обеспечивающие надежность существования сооружения.

...

ВНИМАНИЕ

Понятие «слабые» и «надежные» грунты – относительно. В природе грунты залегают слоями и самые верхние обладают большей сжимаемостью, малой несущей способностью, изменяют свой объем и прочность под действием метеорологических факторов. Только скальный грунт и сплошная водостойкая скала представляют собой вполне надежное основание для любых сооружений.
