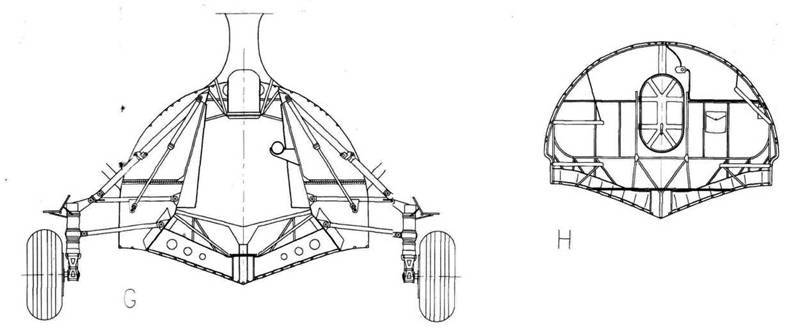

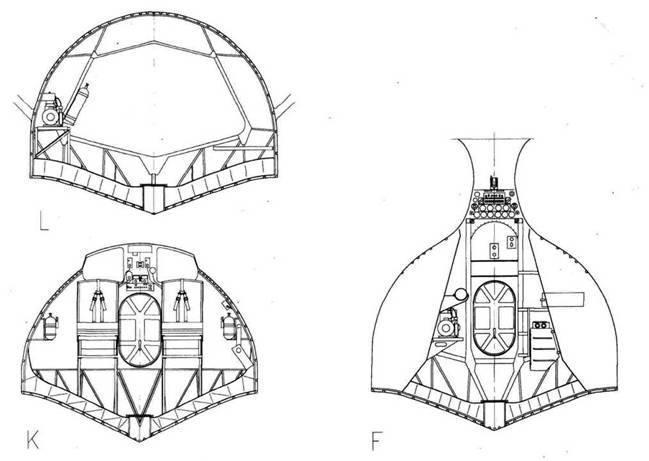

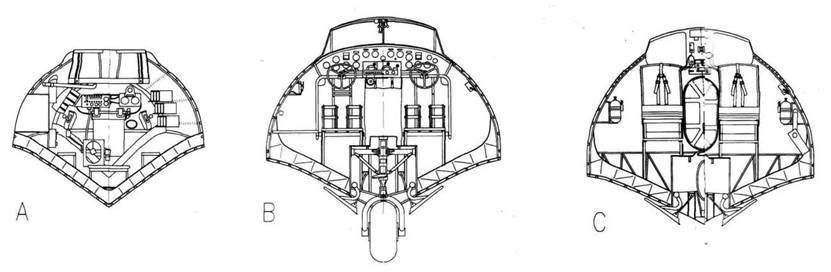

PBY-5A

PBY-5A

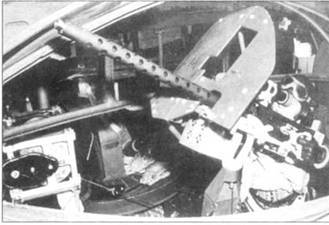

Носовая турель PBY-5 с одиночным 7,62-мм пулеметом Браунинг.

Пулемет снимался и мог быть подвешен на борту внутри кабины.

Стрелок занял позицию в носовой турели.

Полевая модификация носовой турели – 2 пулемета Браунинг. Такая конфигурация вооружения была особенно эффективна при штурмовках надводных целей.

Пулемет находится на максимальном угле возвышения.

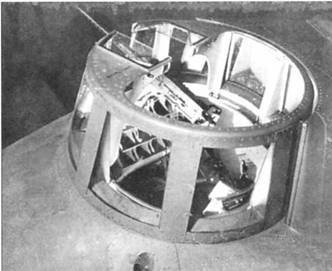

Окончательный вариант носовой турели на поздних PBY-5A и PBY-6A.

Три снимка носовой турели PBY-1 Nomad. Шаровидный обтекатель складывался.

Два снимка блистерной пулеметной установки.

Кормовая пулеметная установка РВ Y-5A

Радары стали устанавливать на PBY в 1941 году. Амфибия на снимке несет двухцветный камуфляж Blue Gray и Light Gray.

PBY-5A из VP-63 в Атлантическом камуфляже: Dark Gull Gray на верхних поверхностях, Light Gull Gray по бортам и White па нижних поверхностях. Под крылом установлены тормозные ракеты.

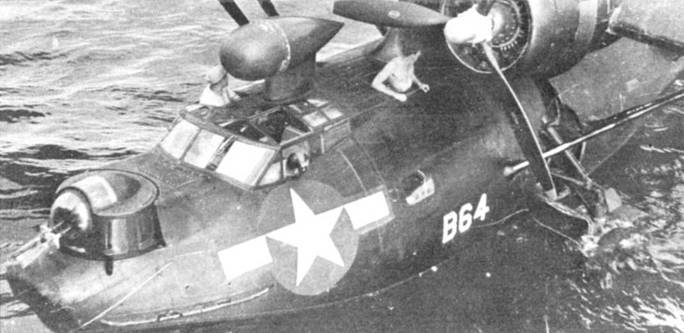

PBY-5A позднего выпуска вооружались парой 7,6-мм пулеметов в турели нового образца. Окрашенный в черный цвет В64 принадлежал эскадрилье «Черных кошек» VР-54.

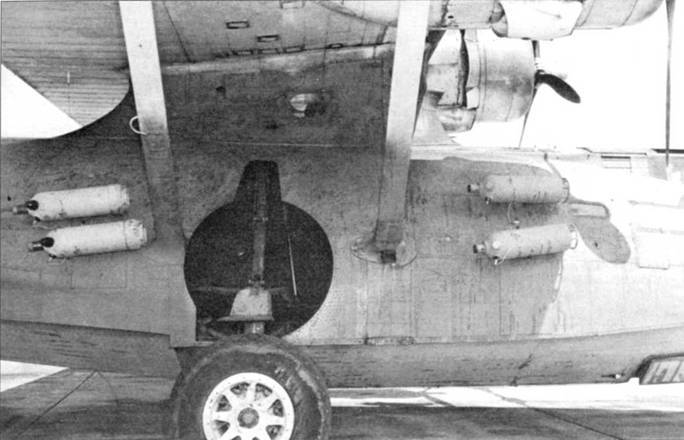

Для уменьшения разбега на PBY-5 А устанавливалось но четыре ускорителя JATO с каждого борта. Под центропланом виден ввод радиоантенны.

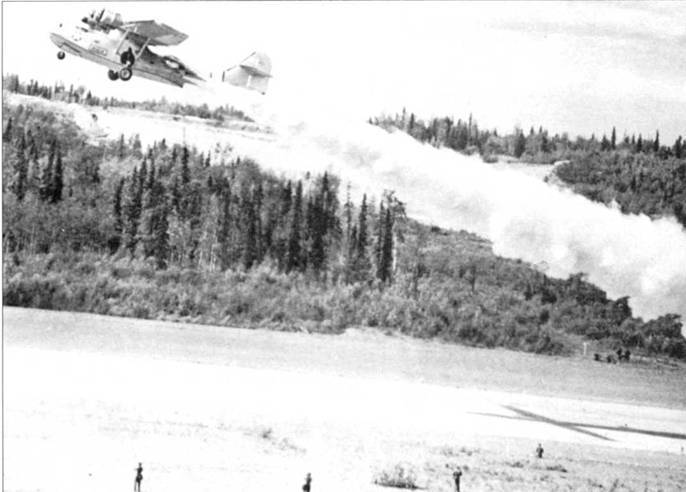

ОА-10 (PBY-5А) из 10-й Спасательной эскадрильи ВВС США демонстрирует взлет с помощью JATO. В ВВС устанавливали по два JАТО с каждого борта, позади блистеров.

Первый СANSО А (серийный номер 9751), PBY-5A построенный по лицензии канадским отделением фирмы Боинг, был назван «Атлон» (Athlonе) в честь генерал-губернатора Канады.

Этот CANSО А (12088) был поставлен Виккерс ВВС Канады (RCAF) 6 июня 1944 года. RCAF в конце войны красили свои PBY целиком в белый цвет.

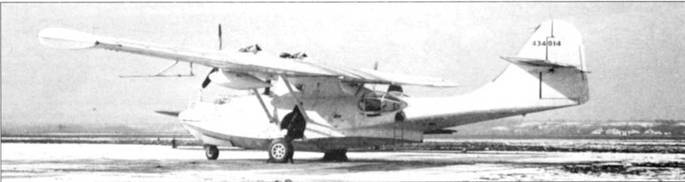

OA-10A (PBY-5А), серийный номер 44-34014, построенный в Канаде Виккерс для ВВС США входил в партию самолетов первоначалыю получивших обозначение PBV-1A.

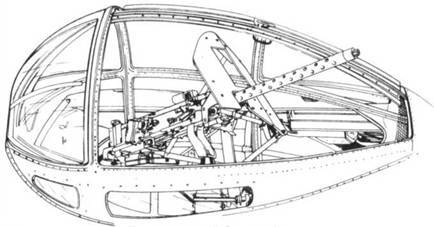

Блистер левой бортовой стрелковой установки в открытом положении

Попытки ВМС США радикально улучшить летные и эксплуатационные характеристики PBY привели к серьезной переработке конструкции, включавшей удлинение фюзеляжа и установку новых крыла и хвостового оперения. Предложенный список доработок, которые, как первоначально предполагалось, должны были произведены Консолидейтед в процессе производства, оказался очень большим. Ввести их «малой кровью», без существенного снижения поставок PBY флоту, не удавалось, и поэтому в качестве альтернативы в 1941 году на авиазаводе ВМС была организована сборочная линия для выпуска новой машины, получивший обозначение PBN-1 «Номад». Носовую часть фюзеляжа удлинили, а окно бомбардира защитили створками. Также удлинили на 142 см хвостовую часть корпуса лодки, установив под хвостовой балкой небольшой накладной редан. Для улучшения взлетных характеристик изменили форму подкрыльевых поплавков. Конструкцию крыла усилили, а в центральной его части разместили дополнительный топливный бак. Установили новое хвостовое оперение и усовершенствовали электросистему. Носовая турель с 12,7- мм пулеметом стала убирающейся.

Разработка новой машины шла медленно и первый из 156 заказанных самолетов был поставлен только в феврале 1943 года, а последний был принят флотом в марте 1945 года. Только 17 PBN поступили на вооружение ВМС США, остальные машины отправляли в Элизабет Сити, откуда русские экипажи перегоняли их в СССР.

6-я Перегоночная группа ВВС США в Лонг Бич, Калифорния, готовит партию ОА-10А к перелету через Тихий океан, середина 1944 года.

стандартная турель раннего образца

усовершенствованная турель с двумя 7,6-мм пулеметами

Производство CANSО А па канадском заводе фирмы Виккерс, 1944 год. Как и Консолидейтед в Сан-Диего, здесь на первом плане сборку вели килем к верху. Первые 55 самолетов были собраны из деталей и агрегатов выпущенных в США.

Изменении в конструкции PBN-1 «Номад» позволили улучшить его управляемость на воде и в воздухе.
