Оружие специальное, необычное, экзотическое - Страница 7

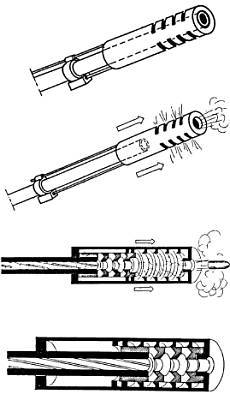

Естественным развитием «классического» многокамерного дульного глушителя расширительного типа явились так называемые интегральные, которые составляют с оружием одно конструктивное целое. Их действие основано на принципе предварительного отвода пороховых газов из канала ствола. В подобной конструкции в стволе оружия проделан ряд отверстий, через которые газы, следующие за пулей, выходят в заднюю расширительную камеру корпуса глушителя.

Пистолет пулемет «Стерлинг» L54AI

Передняя его часть представляет собой обычный многокамерный глушитель, в котором происходит дополнительное расширение и охлаждение пороховых газов, вышедших вслед за пулей из дульной части ствола, то есть потеря их энергии. Предварительный «отбор мощности» газов позволяет снизить скорость пули до дозвуковой, что позволяет использовать в бесшумном оружии обычные, «сверхзвуковые* боеприпасы. Уменьшается также длина бесшумного оружия, так как глушитель большей частью расположен вокруг ствола и за дульный срез выступает довольно незначительно. Но главное — повышается эффективность глушения звука по сравнению с многокамерным глушителем. Но в то же время поражающее действие пули в итоге снижается весьма сильно. Самый значительный эффект снижения звука выстрела достигается при одновременном использовании нескольких принципов глушения, в частности интегральности, многокамерности и теплопоглощения. Для этого заднюю камеру и часть передних расширительных камер заполняют теплопоглощающим материалом — алюминиевой или медной сеткой или даже просто стружкой, иногда пористым металлом. Простая замена стальных диафрагм-перегородок на алюминиевые также дает заметный эффект снижения звука. Но при интенсивной стрельбе, по мере нагрева теплопоглотителя, эффективность устройства резко снижается. Так что проблемы здесь те же, что и v многокамерных надульных глушителей. В 1969 году швейцарец Эдвин Рох из фирмы «Хаммерли АГ» предложил конструкцию, в которой газовыводные отверстия в стволе были расположены практически сразу за патронником (то есть весь ствол состоял фактически из патронника). Через них газы попадали в две продольные камеры-каналы, расположенные параллельно стволу и покрытые изнутри звукопоглощающим материалом. В районе дульного среза камеры имели отверстия наружу, через которые, в конечном счете, газы, потеряв свою энергию, неспешно и выходили в атмосферу.

Современный комплексный интегральный глушитель, в котором используются различные физические принципы снижения звука выстрела: многокамерности, завихрения газов, предварительного отвода газов из канала ствола, теплопоглощения

Глушитель с коническими отклоняющими перегородками

Глушитель с параллельными каналами (1969 год, Эдвин Рох, фирма «Хаммерли АГ», Швейцария)

Из новейших отечественных разработок в этой области следует отметить винтовку снайперскую специальную ВСС «Винторез» и автомат специальный АС «Вал», созданные в ЦНИИточмаш (г. Климовск, Моск. обл.). Испытания этого оружия проходили еще в период боевых действий в Афганистане, и в настоящее время оно принято на вооружение спецподразделений Российской армии и Министерства внутренних дел. В этом оружии используются специальные дозвуковые 9-мм патроны, которые изначально создавались как комплекс «оружие-боеприпас». Глушитель интегрирован (но не составляет одно целое) со стволом, обычного типа, с завихрителями потока газов и теплопоглощающей (абсорбирующей) сеткой-наполнителем. Пороховые газы попадают в полость глушителя через ряд веерообразных отверстий в стенке ствола. В расширительной камере происходит сброс давления, затем газы разделяются на противопотоки и окончательно охлаждаются на сетке-наполнителе. Недостатком «интегралов» является малая реальная длина ствола при больших его геометрических размерах. Ведь эффективной длиной ствола, где и происходит собственно разгон пули, является фактически его отрезок от патронника до первого отверстия в его стенке. В итоге снижается не только скорость пули мощного в общем-то патрона, но и ее проникающая и поражающая способность. Да и вообще с инженерной точки зрения сама концепция выглядит порочной: взять хороший мощный боеприпас, а затем старательно портить его блестящие характеристики…

Идея «интеграции» особенно популярна в настоящее время в Великобритании и США. При выстреле раздается практически только тихое шипение выходящих из глушителя пороховых газов. До последнею времени интегральные глушители звука выстрела являлись самыми эффективными из всех существующих подобных им конструкций, и лишь совсем недавно отдали пальму первенства глушителям замкнутого (изолирующего) типа.

Есть особый тип конструкции «прибора бесшумной и беспламенной стрельбы», который применяется крайне редко. Это устройство основано на механическом подавлении звука выстрела, при этом энергия пороховых газов тратится на деформацию пружин или других упругих элементов-демпферов либо на перемещение каких-либо частей самого глушителя.

Одно из первых более-менее действенных приспособлений этого типа создал в 1898 году французский полковник Гумберт, установив на конце ствола цилиндрическое устройство с цилиндрическим каналом, продолжающим канал ствола, каморой с клапаном и отводными каналами для пороховых газов. В «орудийном» варианте клапаном служила массивная пластина, шарнирно укрепленная на поперечной оси. После вылета снаряда из ствола следующие за ним пороховые газы поднимали платину и прижимали ее к дульному отверстию. Отсеченные таким образом газы сбрасывались в атмосферу через узкие отводные каналы назад, так что устройство должно было служить еще и дульным тормозом. В «стрелковом» варианте вместо пластины использовался шарик, поднимаемый из своего специально спрофелированного гнезда газовым потоком и также перекрывавшим дульный

срез. Другими словами, в подобной конструкции фактически применен принцип запирания пороховых газов в переменно-замкнутом объеме, на котором основаны современные российские разработки, непревзойденные пока никем в мере.» Среди достоинств изобретения Гумберта называлась возможность его использования на штатных образцах. Однако испытания, проведенные фирмой «Гочкис», показали, что, хотя уровень звука и дульное пламя заметно снижались, прорыв газов наружу еще до выхода снаряда (пули) из ствола не позволял достичь желаемой цели, а отдача не снижалась вовсе.

Современный механический глушитель германского инженера Юзефа Р. Сматча. Вверху — внешний вид. Внизу — разрез

Есть и другие недостатки. Во-первых, клапан быстро засоряется пороховым нагаром и перестает работать. А в полевых условиях разбирать и чистить глушитель после каждой стрельбы весьма затруднительно. Во-вторых, ударная волна истекающих назад пороховых газов неприятно «бьет по ушам» самого стрелка. В-третьих, невозможна автоматическая стрельба из оружия, так как запорный шарик обладает большой инерцией. И в-четвертых, оружие в бою не всегда горизонтально. А если надо стрелять круто вверх или вниз? Ведь тогда шарик клапана перекрывает пулепропускное отверстие. Да и просто при перебежках и переползании солдата на поле боя шарик свободно катается в корпусе глушителя, периодически перекрывая дорогу пуле. А выстрел в такой момент чреват разрывом ствола и выходом оружия из строя. Американец П. Максим в 1907 году существенно доработал схему Гумберта и даже пытался организовать серийное производство. Ему удалось лишь несколько снизить громкость выстрела, но устранить многие органические пороки данной конструкции он все же не смог.
