Принцип метания гранаты РПГ «Армбруст»

Ударно-спусковой механизм смонтирован в корпусе под стволом. Для управления служат пистолетная рукоятка со спусковым крючком и скоба позади нее для удержания оружия левой рукой. Дульная часть ствола имеет ограждение для защиты головной части гранаты. Для переноски во вьюке два РПГ могут сцепляться вместе.

Откидной прицел имеет прорези на три дальности - до 200 м, от 200 до 250 м и от 250 до 300 м. Траектория полета гранаты достаточно полога - при дальности стрельбы 200 м максимальное превышение траектории составляет 1 м, при 300 м - около 3,5 м. Время полета на дальность 300 м - около 1,5 с.

Граната имеет кумулятивную боевую часть с пьезоэлектрическим взрывателем (разрабатывался также вариант с осколочной противопехотной гранатой) и шестилопастной стабилизатор. Взрыватель срабатывает при утле встречи с преградой до 73°. Ограниченная бронепробиваемость калиберной гранаты позволяет использовать РПГ только против легких бронемашин и укрытий.

«Армбруст» закупила армия Бельгии.

Калибр гранатомета - 67 мм (максимальный диаметр ТПК - 78 мм)

Калибр гранаты - 67 мм Длина гранатомета - 850 мм Масса гранатомета - 6,3 кг

Масса гранаты - 0,99 кг Начальная скорость гранаты - 220 м/с Эффективная дальность стрельбы - 300 м Бронепробиваемость - 300 мм гомогенной стальной брони

Расчет - 1 человек

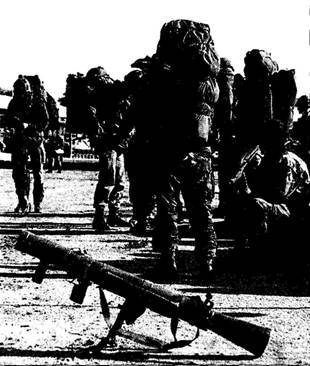

84-мм гранатомет М2 «Карл Густав», введенный на вооружение еще в 1957 г., являет пример уменьшения казнозарядного нарезного безоткатного орудия до размеров РПГ средней дальности, действующего в боевых порядках пехотных отделений. В некоторых источниках его до сих пор именуют безоткатным противотанковым ружьем - именно так именовалось оружие, разработанное Абрамсоном еще в 1941 г., схема которого легла в основу РПГ «Карл Густав». Сам «Карл Густав» правильнее было бы назвать многоцелевым, поскольку номенклатура выстрелов позволяет решать достаточно широкий круг задач.

Гранатомет состоит из нарезного ствола с казенником, ударно-спускового механизма, органов удержания и прицела.

Казенник содержит сопло и раструб, со стволом соединен шарнирно. Для заряжания следует повернуть запирающее кольцо казенника и откинуть его влево-вверх на продольной оси, вложить выстрел и произвести запирание. Расчет из двух человек может довести скорострельность до 6 выстр./мин, помощник гранатометчика (заряжающий) располагается сбоку позади, для ускорения его работы на сопло иногда одевают чехол, предохраняющий руку от ожогов. Пока казенник не будет полностью заперт, ударно-спусковой механизм не действует. Полноту запирания помощник гранатометчика может определить по специальному указателю. При перезаряжании осевшая стреляная гильза легко выбрасывается или выталкивается из ствола следующим выстрелом.

Ударно-спусковой механизм смонтирован в трубке с правой стороны ствола, для его взведения следует подать вперед рычажок, расположенный позади пистолетной рукоятки. На пистолетной рукоятке слева смонтирован флажковый предохранитель. Снизу ствола крепятся кожух, плечевой упор, пистолетная рукоятка, передняя рукоятка удержания. Впереди плечевого упора крепится трубчатая двуногая сошка, используемая при стрельбе с бруствера окопа, борта БТР и т.п. Сошку можно перенести к дульной части ствола. Справа на стволе крепится ремень для переноски.

Унитарные выстрелы разработала фирма FFV («Форенаде Фабрикс-Веркен»), Выстрел собирается в гильзе с отверстиями у дна. Отверстия перекрыты пластмассовым диском, что обеспечивает достижение давления форсирования (необходимого для начала движения гранаты по нарезам ствола) в начале выстрела, после чего диск разрушается и пороховые газы, истекая через отверстия и сопло, компенсируют отдачу. Капсюль выстрела разбивается бойком в задней части ударно-спускового механизма. Гранаты гранатомета М2 для обтюрации имели пластмассовый ведущий поясок и в полете стабилизировались вращением.

Кумулятивная граната FFV65 снабжалась голово-донным пьезоэлектрическим взрывателем с пьезоэлементом на внесенном вперед стержне, обеспечивавшем подрыв на оптимальном удалении от преграды. Взрыватель взводился уже в полете. Граната имела трассер. Осколочная граната FFV441 содержит готовые осколки-шарики и дистанционный взрыватель. Осветительная граната FFV545 освещает пространство диаметром 400-500 м в течение до 30 секунд, дымовая FFV469 ставит завесу длиной до 15 м. Граната «двойного назначения» FFV502 предназначается для стрельбы по легким бронемашинам на дальности до 250 м и открытой живой силе до 1000 м. Боевая часть имеет кумулятивную воронку и полуготовые осколки. Граната отличается работой взрывателя - подрыв производится так, чтобы вся энергия боевого заряда тратилась на формирование кумулятивной струи, либо так, чтобы часть ее создавала фугасный и осколочный эффект.

Основным был оптический прицел с кратностью увеличения 2х и полем зрения 17°, снабженный устройством введения поправок на боковой ветер и температуру воздуха. Механический прицел был вспомогательным. Для обучения расчетов использовался практический выстрел, содержавший нарезной стволик сначала под 6,5-мм, а затем под 9-мм патрон с трассирующей пулей, имитировавшей траекторию полета гранаты до 400 м.

Появившаяся в 1972 г. модификация «Карл Густав» М2-550 получила новые прицел и выстрел. Активно-реактивная граната FFV551 с кумулятивной боевой частью имеет конический обтекатель, пороховой реактивный двигатель, складной шес- типерый стабилизатор. Пирозамедлитель обеспечивает включение двигателя в 18 м от дульного среза ствола. Двигатель работает около 1,5 сек и разгоняет гранату с 290 до 380 м/с. В результате прицельная дальность возросла до 700 м, а стабилизация оперением улучшила работу кумулятивной боевой части за счет отсутствия центробежных сил. М2-550 может вести огонь всеми предыдущими выстрелами «Карл Густав».

Появился также выстрел с гранатой FFV441B, снаряженной «выпрыгивающим» осколочным элементом.

Оптический прицел FFV555 имеет оптический монокулярный дальномер с горизонтальной базой и баллистический вычислитель, определяющий упреждение прицеливания на определенную дальность для выбранного типа гранаты. Кратность увеличения прицела - 3х, поле зрения - 12°. Практический выстрел к М2-550 получил 7,62-мм вкладной стволик.

Модификация МЗ отличается тонкостенным стальным стволом, заключенным в пластиковый кожух, армированный стекловолокном. Внешние детали, ранее выполнявшиеся из стали, сделаны алюминиевыми или пластиковыми. Это позволило уменьшить массу самого гранатомета до 8,5 кг. Модифицированы также органы удержания. Прицел получил лазерный дальномер. Для повышения противотанковых возможностей была разработана надкалиберная 135-мм кумулятивная граната FFV597 массой 8 кг с бронепробиваемостью до 900 мм. Как легко понять, такую гранату приходится заряжать с дульной части.

Стрельба из РПГ «Карл Густав» сопровождается большой нагрузкой на органы слуха - уровень звука в районе головы гранатометчика достигает 184 дБ. Тем не менее достаточно высокая точность на малых и средних дальностях, сравнительная простота обращения, портативность и многоцелевой характер сделали «Карл Густав» одним из самых популярных и распространенных РПГ в мире. Его модификации М2 и М2-550 приняты на вооружение не только в Швеции, но и в Австрии, Великобритании, Венесуэле, Гане, Дании, Дубай, Индии, Ирландии,
