Для обеспечения независимости DLPI от конкретной физической сети передачи драйвер уровня канала данных состоит из двух частей: верхней аппаратно-независимой и нижней аппаратно-зависимой. Аппаратно-независимая часть драйвера обеспечивает предоставление общих услуг, определенных интерфейсом DLPI, а также поддержку ряда потенциальных пользователей, представляющих семейства протоколов TCP/IP, NetWare и OSI. Аппаратно-зависимая часть непосредственно взаимодействует с сетевым адаптером.

На рис. 6.34 приведена структура драйвера поставщика услуг уровня канала данных. Обмен данными между аппаратно-независимой частью драйвера и пользователем услуг осуществляется в виде сообщений STREAMS, формат и назначение которых и определяется спецификацией DLPI (т.н. примитивы DLPI).

Рис. 6.34. Структура драйвера уровня канала данных

Во время инициализации и последующей передачи данных аппаратно-независимая часть драйвера вызывает необходимые функции аппаратно-зависимой части. Напротив, при поступлении данных из сети, аппаратно-зависимая часть помещает пакеты данных, или кадры, непосредственно в очередь чтения аппаратно-независимой части. Обе части совместно используют набор переменных и флагов для взаимной синхронизации и контроля передачи.

Пользователь получает доступ к услугам поставщика услуг уровня канала данных через точку доступа к услугам (Service Access Point, SAP), используя сообщения STREAMS для обмена данными. Поскольку один поставщик может иметь несколько пользователей, например IP и IPX, в его задачу входит маршрутизация данных, полученных от физической сети, к нескольким точкам доступа. Для этого каждый пользователь идентифицирует себя с помощью адреса SAP, который сообщает поставщику, используя примитив связывания (

) потока с точкой доступа к услугам уровня канала данных.

Поскольку аппаратно-зависимая часть драйвера может обслуживать несколько сетевых адаптеров, каждый сетевой интерфейс идентифицируется точкой физического подключения (Physical Point of Attachment, PPA). При этом спецификация DLPI определяет два типа поставщиков услуг. Поставщик услуг первого типа (style 1) производит назначение PPA, исходя из старшего и младшего номеров используемого специального файла устройства (указанного в вызове open(2)). Обычно каждый адаптер, обслуживаемый драйвером, ассоциирован со старшим номером, а младший номер используется для создания клонов (см. раздел "Клоны" главы 5). Напротив, поставщик второго типа (style 2) позволяет пользователю явно указать PPA уже после открытия потока с помощью примитива присоединения (

). Использование поставщиков второго типа является более предпочтительным, например, когда одна физическая сеть поддерживает создание независимых логических, или виртуальных каналов передачи данных (например, каналы ISDN В и D). В этом случае идентификатор PPA, передаваемый примитивом , содержит также идентификатор логического канала. Схема описанных точек доступа приведена на рис. 6.35.

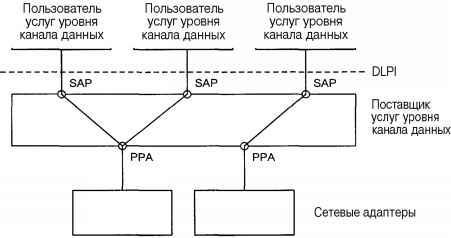

Рис. 6.35. Доступ к услугам поставщика услуг уровня канала данных

DLPI определяет три различных режима передачи данных (или типов услуг), позволяющих обеспечить различные требования протоколов верхнего уровня и поставщиков услуг уровня канала данных:

1. Режим с предварительным установлением связи

2. Режим без предварительного установления связи с подтверждением

3. Режим без предварительного установления связи без подтверждения

В данном разделе мы остановимся только на режиме без предварительного установления связи без подтверждения. Заметим, что для традиционных технологий локальных сетей используется именно этот тип услуг уровня канала данных.

Поскольку дальнейшее обсуждение будет касаться преимущественно коммуникационной инфраструктуры локальных сетей, кратко остановимся на логическом делении уровня канала данных модель OSI в соответствии со стандартом IEEE 802. Применяемые сегодня технологии локальных сетей существенно отличаются друг от друга, как по физической среде и топологии, так и по способу передачи данных в этой физической среде и формату передаваемых данных. Поэтому стандарт IEEE 802 разделяет протоколы локальных сетей на два логических подуровня:

□ Верхний независимый от среды передачи подуровень, названный уровнем управления логическим каналом (Logical Link Control, LLC), определенный стандартом IEEE 802.2.

□ Нижний зависимый от среды передачи подуровень, названный уровнем управления доступом к среде передачи (Media Access Control, MAC), определенный стандартами IEEE 802.3 для протокола CSMA/CD, IEEE 802.4 для протокола Token Bus и IEEE 802.5 для Token Ring.

Доступ к среде передачи

Общим в наиболее распространенных технологиях локальных сетей является то, что несколько сетевых устройств совместно используют одну и ту же среду передачи данных, и соответственно делят между собой полосу пропускания сети. Для корректного и эффективного использования сетевых ресурсов необходим механизм контроля доступа к физической среде передачи, который и обеспечивается протоколами уровня MAC.

Первым по известности в ряду этих протоколов стоит CSMA/CD (Carrier Sense Multiple Access with Collision Detection). При этом методе доступа сетевые устройства конкурируют между собой за право передачи по принципу "кто успел — тот и съел". Основной принцип заключается в том, что сетевое устройство может начать передачу данных, только если сеть свободна. Однако при этом возникают ситуации, называемые коллизиями, когда два сетевых устройства начинают передавать данные одновременно. Естественно в этом случае данные не могут быть использованы, и на время коллизии сеть становится недоступной. Время коллизии может быть сокращено, если передающее устройство продолжает "слушать" сеть. Можно сформулировать следующие правила работы CSMA/CD:

1. Если сеть свободна, сетевое устройство может начать передачу, в противном случае, устройство продолжает "слушать" сеть.

2. Если в процессе передачи устройством обнаружена коллизия, устройство должно передать короткий неформатированный сигнал, чтобы гарантировать, что остальными устройствами коллизия также обнаружена, после чего немедленно прекратить передачу.

3. После передачи неформатированного сигнала устройство ожидает случайный промежуток времени, после чего начинает передачу, если сеть свободна.

Передача данных в CSMA/CD осуществляется в виде пакетов, или кадров, для которых существуют два основных формата в соответствии со спецификацией Ethernet 2.0 и стандартом IEEE 802.3. Последний был разработан на основе спецификации Ethernet, однако форматы кадров несколько различаются, как это показано на рис. 6.36 и 6.37.

Рис. 6.36. Формат кадра Ethernet

Рис. 6.37. Формат кадра IEEE 802.3

Существенным различием между двумя форматами является то, что поле "тип пакета" (

) кадра Ethernet используется для обозначения размера кадра в случае IEEE 802.3. В кадре Ethernet это поле идентифицирует сетевой протокол, использующий данный кадр. К счастью, значения идентификаторов протоколов превышают 1500 — максимальный размер данных кадра, поэтому драйвер может легко определить используемый формат.

Другой, также часто используемый метод доступа, используемый в кольцевых топологиях сетей, заключается в передаче между сетевыми устройствами, подключенными к кольцу, маркера — небольшого пакета, играющего роль эстафетной палочки (например, в сетях Token Ring). Пока ни одно из устройств не передает данные, маркер, циркулирующий в кольце, имеет флаг "свободный". При необходимости передачи устройство дожидается свободного маркера, изменяет его флаг на "занятый" и передает пакет данных сразу же за маркером. Поскольку теперь в сети отсутствует свободный маркер, все остальные устройства должны воздержаться от передачи. При этом устройство, которому адресованы данные, при получении скопирует их в свой буфер. Занятый маркер совершает круг и возвращается к передавшему пакет устройству. Последнее извлекает из сети маркер и пакет данных, изменяет флаг маркера на "свободный" и вновь передает его в кольцо. Таким образом, ситуация возвращается к исходной.
