Маршрутизация

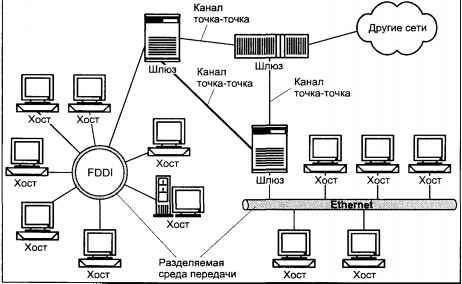

Сетевая подсистема предназначена для работы в коммуникационной среде, представляющей собой набор сетевых сегментов, связанных между собой. Связь между отдельными сегментами достигается путем подключения их к хостам, имеющим несколько различных сетевых интерфейсов, как показано на рис. 6.24. Такие хосты при необходимости выполняют передачу данных от одного сегмента к другому (forwarding).[83] Для сетей пакетной коммутации, о которых идет речь, выполнение этой задачи непосредственно связано с выбором маршрута прохождения пакетов данных (routing). Для этого система хранит таблицы маршрутизации, которые используются протоколами сетевого уровня (например, IP) для выбора требуемого интерфейса для передачи пакета адресату.

Рис. 6.24. Коммуникационная среда UNIX (internetwork)

Маршрутизационная информация хранится в виде двух таблиц, одна из которых предназначена для маршрутов к хостам, а другая — для маршрутов к сетям. Такой подход позволяет использовать универсальные механизмы определения маршрута как для сетей с разделяемой средой передачи (например, Ethernet), так и для сетей с каналами типа точка-точка. Например, для доставки пакета удаленному хосту, подключенному к сети первого типа, достаточно знать адрес этой сети, в то время как для каналов точка-точка необходимо явно задать адрес интерфейса противоположного конца канала.[84]

При определении маршрута модуль сетевого протокола (IP) сначала просматривает элементы таблицы для хостов, а затем для сетей. Если оба поиска не дают результата, используется маршрут по умолчанию (если такой установлен), определенный как маршрут в сеть с адресом 0. Обычно используется первый найденный маршрут. Таким образом, порядок поиска обеспечивает приоритетность маршрутов к хостам по отношению к маршрутам к сетям, что естественно, поскольку первые представлены более конкретными адресами.

Каждый элемент таблицы маршрутизации, показанный на рис. 6.25, содержит адрес получателя (это может быть адрес сети получателя или адрес конкретного хоста). Это значение хранится в поле

. Следующее поле, , определяет следующий шлюз, которому необходимо направить пакет, чтобы последний в конечном итоге достиг адресата. Поле определяет тип маршрута (к хосту или к сети), а также его состояние. В поле хранится число переданных по данному маршруту пакетов, a определяет использование маршрута сетевыми процессами (виртуальными каналами). Наконец, поле адресует сетевой интерфейс, которому необходимо направить пакет для дальнейшей передачи по данному маршруту.

Рис. 6.25. Элемент таблицы маршрутизации

Различают не только маршруты к хостам и сетям, но также маршруты прямые (direct) и косвенные (indirect). Первое различие определяет критерий сравнения адреса получателя пакета с полем

элемента таблицы маршрутизации. Если маршрут к сети, то сравнивается только сетевая часть адреса, в противном случае требуется полное совпадение адресов.

Определение маршрута как прямого или косвенного зависит от того, имеется ли непосредственная связь между получателем, указанным в поле

, и сетевым интерфейсом, обслуживающим данный маршрут. Например, маршрут в сеть, непосредственно подключенную к сетевому интерфейсу, является прямым. Напротив, маршрут по умолчанию является косвенным маршрутом, поскольку всегда адресует получателя, расположенного вне непосредственно доступных сетевых сегментов. Эта информация необходима при формировании кадра уровня канала данных. Если пакет адресован хосту или сети, которые непосредственно не подключены к сетевому интерфейсу, то, хотя сетевой адрес этого пакета будет равен сетевому адресу фактического получателя данных, заголовок уровня канала данных будет адресовать соседний шлюз, используемый для дальнейшей передачи пакета. Если пакет не выходит за пределы непосредственно подключенной сети, адреса и сетевого уровня и уровня канала будут совпадать с соответствующими адресами фактического получателя.

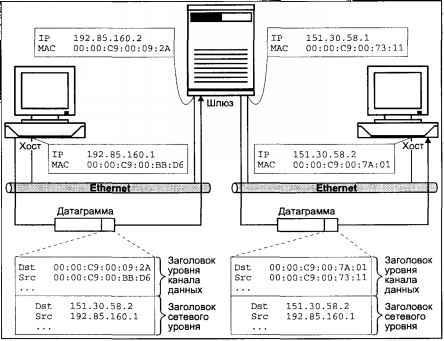

Данный аспект проиллюстрирован на рис. 6.26. Здесь мы рассмотрели процесс передачи IP-датаграммы хосту, расположенному в удаленном сетевом сегменте Ethernet. Поскольку доставка датаграммы предполагает использование промежуточного шлюза, передача данных на канальном уровне требует соответствующей адресации: на первом "перегоне" в качестве адреса получателя используется МАС-адрес шлюза, и только затем — МАС-адрес фактического адресата.

Рис. 6.26. Инкапсуляция пакетов для косвенных маршрутов

На то, что маршрут является косвенным, указывает флаг

элемента таблицы маршрутов. В этом случае MAC-адрес получателя при формировании кадра канального уровня, будет определяться исходя из сетевого адреса шлюза, хранящегося в поле .[85]

Модуль протокола имеет возможность доступа к маршрутизационной информации с помощью трех функций:

для получения маршрута, для его освобождения и для обработки управляющих сообщений о перенаправлении маршрута ().

Функция

позволяет модулю протокола определить маршрут к требуемому адресату. В результате модуль размещает структуру , имеющую следующие поля:

struct rtentry *ro_rt	Указатель на соответствующий элемент таблицы маршрутизации
struct sockaddr ro_dst	Адрес получателя данных

Возвращаемый функцией

маршрут может быть освобожден с помощью функции (это не означает, что маршрут будет удален из таблицы маршрутизации). Время жизни маршрута зависит от протокола верхнего уровня. Например, модуль протокола TCP хранит маршрут на протяжении жизни виртуального канала.

Функция

обычно вызывается модулем протокола в ответ на получение от соседних шлюзов управляющих сообщений о перенаправлении маршрута.[86] Шлюз генерирует такое сообщение в случае, когда обнаружен более предпочтительный маршрут для передаваемого пакета. Например, если хосты А и В находятся в одной и той же сети, и хост А направляет пакеты В через шлюз С, последний отправит А сообщение о перенаправлении маршрута, информирующее, что А в дальнейшем должен посылать данные В непосредственно. Этот процесс показан на рис. 6.27.
