В российском пехотном реактивном огнемете РПО-А «Шмель», кроме термобарических зажигательных смесей, используют специальные дымовые снаряды уничтожая противника в закрытых помещениях, они создают для него непереносимые условия, вызывая труднообъяснимую панику.

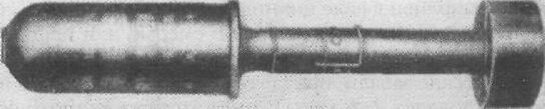

Американская винтовочная дымовая граната
Практически все отечественные бронемашины комплектуются системой дымопуска, используемой для создания маскирующей дымовой завесы. Система работает на том же дизельном топливе, что и двигатель боевой машины. Не просматриваемая длина дымовой завесы может быть в пределах 250-400 м, а стойкость ее от 2 до 4 мин. Система очень эффективна: например, когда отечественная БМД включает свою систему дымопуска, то со стороны кажется, что по дороге стремительно несется клубок дыма, из которого только торчит передок бронемашины и ствол пушки.
Для создания горизонтальных дымовых завес вооруженные силы оснащены малыми (вес 1-3 кг) и большими (до 20 кг и более) дымовыми шашками. Иногда для быстрого задымления шашки сбрасываются на землю с низколетящих вертолетов. Металлический корпус шашки выполнен в виде цилиндра с двумя крышками, снаряжаются они гексахлорэтаповой смесью или нефтяными маслами. Для зажигания используются терочные или электрические запалы. Время горения (зависит от веса шашек) составляет 2-6 мин. У плавающих шашек есть специальное устройство для затопления после полного выгорания дымовой смеси.

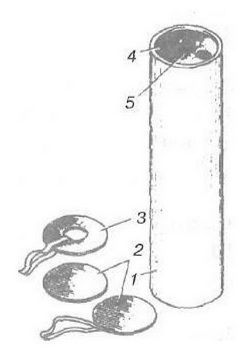

Российская дымовая граната РДГ-2; 1 – корпус; 2 – картонные крышки; 3 – мерка; 4 – запал- спичка; 5 – диафрагма
В последние годы на вооружение армий стран мира поступают бронированные машины, оснащенные специальными многоствольными гранатометами (мортирками) для создания тактических дымовых завес. Впервые подобные дымовые гранатометы использовались еще немецкими войсками во время Второй мировой войны, но стандартным оснащением бронетехники они стали лишь в годах 60-70-х прошедшего века. Для стрельбы из них используются специальные дымовые гранаты с электрозапалом, управляет постановкой завесы командир машины с помощью специального пульта управления. В 40-70 м от бронированной машины за 2-5 с создается дымовая завеса, которая сохраняется на местности в течение 1-2 мин. С помощью подобных средств и реактивных дымовых снарядов наставления рекомендуют ставить горизонтальные дымовые завесы.
Согласно уставам многих армий, для маскировки крупноразмерных площадных объектов, важных целей и переправ должны применяться дымовые машины в стационарном или подвижном варианте (в автомобиле, бронетранспортере, лодке, катере или другом транспортном средстве). Дымовая завеса в последнем случае ставится с места или во время движения.
Дымовая машина имеет следующие основные узлы: бензиновый или пульсирующий реактивный двигатель, системы питания топливом и дымообразующим маслом, питающие резервуары, блок управления. При работе дымовой машины дымообразующее масло низкой вязкости испаряется в потоке горячих газов от бензинового или реактивного двигателя, а затем эти пары конденсируются в атмосфере. При нормальных метеорологических условиях одна дымовая машина может задымить площадь шириной 40-50 м и длиной 4-6 км. В химических войсках имеются батальоны и отдельные роты дымовой маскировки. В роте обычно до 50 дымовых машин, с помощью которых при благоприятных условиях можно обеспечить задымление полосы 4-6 км по фронту и до нескольких километров в глубину.

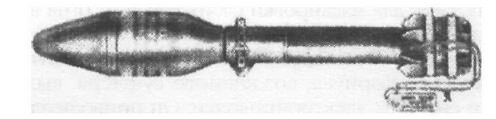

Бельгийская винтовочная дымовая граната
Армейская авиация оснащена дымовыми бомбами, кассетами, выливными и дымовыми авиационными приборами. Дымовые бомбы различного калибра снаряжаются белым, пластифицированным белым фосфором или гексахлорэтановой дымовой смесью. Они предназначены для ослепления системы огня противника, сковывания маневра войск, маскировки атаки и маневра своих войск. После взрыва бомбы появляется дымовое облако высотой 10-15 м и шириной 30-40 м. От разбросанного фосфора в течение 5-8 мин. образуется вторичное облако дыма. Фосфорные бомбы вызывают не только ослепление огневых средств, но и пожары.
Основное назначение выливных и дымовых авиационных приборов – постановка вертикальных завес для маскировки своих войск от огня и наземного наблюдения противника.
Выливной авиационный прибор состоит из металлического корпуса, воздушного суфлера, выливной трубы и системы электропроводки. Он приводится в действие путем одновременного подрыва мембран в воздушном суфлере и выливной трубе. Дымообразующее вещество выливается из прибора под действием собственного веса и встречного воздушного потока, поступающего через суфлер. С помощью одного прибора создается вертикальная дымовая завеса длиной 400-500 м. После использования прибор можно сбросить с самолета.
Дымовая шашка. СССР
Дымовой авиационный прибор снаряжается алюминиевыми сферическими ампулами (до 500 шт.) диаметром 70 мм с отверстиями. Из корпуса прибора и ампулы сначала выкачивается воздух, а затем они заполняются (под вакуумом) раствором серного ангидрида в хлор- сульфоновой кислоте. При подрыве электродетонаторов разрушаются мембраны в головной и хвостовой частях, и набегающий поток выталкивает ампулы со смесью. Из ампул во время падения частично выливается смесь, образуя вертикальную завесу, а при падении их на землю образуют дымовую завесу в приземном слое. Конструкция прибора позволяет создавать вертикальную дымовую завесу сравнительно большой высоты с нижней кромкой на поверхности грунта. При высоте полета вертолета до 60 м и скорости 60 км/ч одним прибором можно создать завесу протяженностью до 350 м, продолжительность эффективной маскировки 15 мин.
Для постановки дымовых завес в армейской авиации используются также специальные подвесные кассетные установки с малыми дымовыми бомбами или гранатами (по 200-300 шт.). В установке несколько стволов, дымовая завеса ставится путем выбрасывания различного количества дымовых бомб или гранат.
Наименование 40-мм боеприпас, снабженный парашютом
Снаряжение
Шифр RS, GS, YS, YS
Вес, кг
Продолжительность дымообразования
Наименование 57-мм снаряд
Снаряжение
Шифр WP
Вес, кг ОД?
Продолжительность дымообразования Мгновенно
Наименование 60-мм мина
Снаряжение
Шифр WP
Вес, кг 0,35
Продолжительность дымообразования Тоже
Наименование 70-мм НУР (авиационная)
Снаряжение
Шифр WP, RS, GS, YS, VS
Вес, кг
Продолжительность дымообразования
Наименование 75-мм снаряд
Снаряжение
Шифр WP
Вес,кг 0,61
Продолжительность дымообразования
Наименование 105-мм снаряд Снаряжение
Шифр WP
Вес, кг 1,84
Продолжительность дымообразования
Наименование 155-мм снаряд
Снаряжение
Шифр HS, RS, GS, YS, VS
Вес, кг 7,11
Продолжительность дымообразования
Наименование 88,9-мм реактивная граната МЗО
Снаряжение
Шифр WP
Вес, кг 1,0
Продолжительность дымообразования
Наименование 106,7-мм мина
Снаряжение
Шифр WP, PWP
Вес, кг 3,4
Продолжительность дымообразования
Ручные дымовые гранаты
Снаряжение
Шифр WP, PWP, НС, RS,
