Батищев отвечал на все вопросы коротко, дельно. Доложил комиссару, что махина эта только для пробы, что сделает он ее еще лучше. Теперь она заменяет руки одного рабочего, но работает быстрее во много раз, а он, Батищев, уже знает, как ее устроить, чтобы обтирались в одно время 12 стволов, чтобы махина заменяла 12 мастеров и стала «многорукой», чтобы она в сутки обтирала в 192 раза больше стволов, чем один мастер вручную. И еще обещал Батищев улучшить махины Сидорова, сделать так, чтобы и они стали «многорукими», чтобы и на них сразу обрабатывалось по нескольку стволов. А главное, взялся он измыслить и построить махины для самой трудной и долгой работы, для шустования (отделки) внутренней поверхности стволов.

Теперь-то уж твердо верили ему и комиссар и все знатные люди. Верили, что нечего им страшиться царского гнева, что пройдет немного времени, и махины Батищева крепко помогут русским полкам в их борьбе против шведов.

Солдат Яков Батищев выполнил свое обещание, данное начальству. Очень скоро заработали на Тульском оружейном дворе его махины-станки, на которых одновременно обтиралось по двенадцать стволов. Другие махины, очень похожие по устройству на обтиральные, «чистили»— отделывали наружные поверхности и при этом обрабатывали восемь стволов одновременно.

Механические пилы быстро зачищали грани у казенного конца стволов. Как будто незаметные улучшения сделали многорукими и станки Марка Сидорова: на них сверлилось уже по восемь стволов одновременно.

Но самую блестящую техническую победу одержал Батищев, когда ему удалось переместить шустовальные пилы из рук мастеров в такие станки, которые подавали инструмент внутрь ствола, заставляли его двигаться вперед и назад и в то же время поворачивали вокруг оси так, что постепенно — чисто и точно — обрабатывались и вся длина и вся окружность внутренней поверхности ствола.

Для своего времени это достижение совершило переворот в технике обработки внутренней поверхности цилиндрических изделий. В новом станке инструмент, управляемый механизмами, совершал свое рабочее движение, подобно руке искуснейшего мастера, но выполнял наиболее трудную и длительную операцию изготовления ствола неизмеримо быстрее и в то же время с необходимой степенью точности. Получилось так, что в обработке внутренних поверхностей цилиндрических изделий Яков Батищев решил задачу, которая по своему значению почти равноценна изобретению токарного супорта.

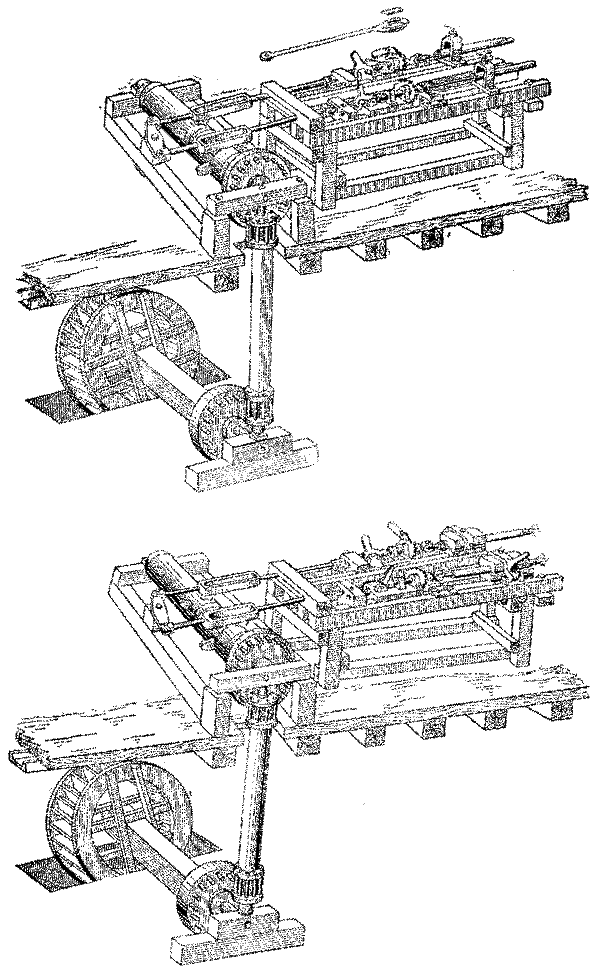

^{Обтиральный и шустовальный станки Якова Батищева}

Столичное начальство настолько уверовало в силу творчества этого выдающегося инженера-самоучки, что уже в 1716 году вызвало его в Петербург строить пороховые заводы, создавать и здесь необходимые устройства. В этот период своей деятельности Яков Батищев по-прежнему уделял много внимания и сил улучшению техники обработки металла, главным образом, при изготовлении пушек. В Петербурге он встретился с А. К. Нартовым, работал с ним. Вместе они создали сверлильный станок и намного подвинули вперед технику наружной и внутренней обработки орудийных стволов.

Так Яков Батищев, солдат из крестьян петровской России, возвысился в своем мастерстве до уровня талантливого инженера-творца еще небывалых механических устройств — станков для внутренней обработки цилиндрических изделий. Вот почему славное имя его стоит рядом с именем А. К. Нартова и в первом ряду имен крупнейших изобретателей — деятелей мирового и отечественного машиностроения.

Как показывают научные исследования историков техники, даже через десятки лет после достижений Нартова, Сидорова, Батищева и других русских станкостроителей начала XVIII столетия техника обработки металла в западной Европе оставалась на очень низком уровне. Те устройства, которые применялись для обработки металла и изготовления деталей машин во Франции и Англии через несколько десятков лет, во многом уступали станкам Сидорова и не выдерживали никакого сравнения со станками Нартова и Батищева.

Шел 1760 год. На дворе стояли осенние туманы. Погода была пасмурной, небо в тучах, вечера темные. И таким же пасмурным, темным выглядело лицо старого английского мастера — машиностроителя Ричарда Рейнольдса, когда по вечерам он возвращался домой, в свой коттедж.

Вот уже много дней он не улыбался, угрюмо и односложно отвечал на тревожные расспросы своих близких. Каждый вечер он доставал из высокого бюро толстую, переплетенную в кожу тетрадь — свой дневник — и записывал в нее:

«Получен заказ на изготовление цилиндра парового насоса для угольных рудников в Эльфингтоне. Диаметр цилиндра — 28 дюймов, длина — 9 футов, материал — красная медь. Огромное изделие, и его надо точно изготовить! Как? Чем? Эти вопросы не перестают нас мучить...»

«Сделали первую попытку. Отлили болванку цилиндра и начали обработку. Ничего не получается, кроме брака. Для такой работы у нас нет ни оборудования, ни инструмента. Как обработать такой цилиндр, если внутренняя поверхность недоступна для руки рабочего? Я не могу ответить на этот вопрос. Заказчики и хозяева мастерской пока еще смотрят на меня с надеждой в глазах, но что будет дальше?...»

«Уже три отливки вышли в брак, на меня посматривают косо. Что предпринять? Дело почти безнадежное. Следовало бы отказаться от заказа. Но рудники очень, очень нуждаются в цилиндре, меня заставляют делать все новые и новые попытки...»

«Не спал всю ночь, думая об этом трижды проклятом цилиндре. Идея! Кажется, придумал, как решить задачу. Завтра же попробую...»

«Благодарение судьбе; она помогла нам с честью выйти из столь тяжкого испытания! Сегодня мы, наконец, с успехом кончили расшлифовку цилиндра. Как мы это сделали, пожалуй, стоит рассказать.

После того как цилиндр был прочно установлен на двух скрепленных деревянных балках во дворе мастерской, в него была залита свинцовая масса весом около 200 фунтов. К концам получившейся свинцовой колоды прикрепили по железной штанге с прилаженными к ней веревками с каждой стороны колоды; в эти веревки впрягли по шести сильных и ловких рабочих. Затем в цилиндр залили масло с наждаком и начали расшлифовку путем протягивания колоды взад и вперед. Когда один участок внутренней поверхности становился гладким, мы поворачивали цилиндр и продолжали шлифовку. Так, затрачивая большие усилия, работая с огромным напряжением, мы достигли такой степени точности обработки, что наибольший диаметр цилиндра отличается от наименьшего на величину, меньшую, чем толщина моего мизинца. Это достижение — большая радость для меня. Ведь оно — лучшее из всего, что мы до сих пор слышали об успехах в области точной обработки деталей машин...»

Старый Рейнольдс повеселел, глядел теперь бодро, гордо. Но гордиться было нечем. Относительный «успех» Рейнольдса объяснялся лишь тем, что в те времена в Англии еще не знали настоящих металлообрабатывающих станков. Детали несложных, простейших машин изготовлялись фактически вручную или с помощью очень примитивных приспособлений.

Во второй половине XVIII столетия цилиндры паровых насосов требовались не только эльфингтонским рудникам, для которых так старался Рейнольдс. Рудников было много, увеличивалась их глубина, и подпочвенная вода все больше затапливала штольни и штреки. 'Воду надо было откачивать. Паровые насосы тех времен не могли служить двигателями для транспортных и производственных машин, но годились для откачки воды. Эти машины все шире применяли на шахтах. Все больше и больше увеличивался спрос на них. Поэтому все острее становилась потребность в более быстром и точном изготовлении цилиндров.

А то решение задачи, которое нашел Рейнольдс, выглядело крайне убого.

И все же буржуазные историки техники западных стран и дореволюционной России провозгласили создателем токарного станка с супортом не А. К. Нартова. Его изобретение огромного исторического значения, обеспечившее решительный перелом в истории машиностроения и металлообработки, через 86 лет было несправедливо приписано лицу, которое фактически лишь приспособило заимствованное из нашей страны творение Нартова к требованиям, которые предъявлялись западноевропейским (английским) машиностроением того времени.
