Из точки Я₃₀ радиусом, равным отрезку Б₃Б₅, делают засечку на горизонтали, проходящей через точку Я, и на пересечении ставят точку Я₄. Через точки Я₄ и Б₅ проводят прямую, которая пересекается с линией бедер в точке Б₄, а с линией талии в точке Т₄.

Т₄Т₅ = 0,1Сб = 0,1x50 = 5 см.

12. Ширина шага задней половинки:

Я₄Я₅ = 0,25 Сб – 2 = 0,25x50 – 2 = 10,5 см.

Ширину задней половинки по линии ягодиц можно определить по измерению обхвата бедра Обед:

Я₃Я₅ = (Обед + По.бед + Пш) – Я₁Я₂₁ = (56 + 6 + 4) – 30 = 36 см.

Вниз от точки Я5 откладывают 1 см и ставят точку Я₆. На биссектрисе угла Б₄Я₄Я₆ откладывают отрезок Я₄2 = 1 см. Линию Я₃К₃ проводят с прогибом от середины на 0,7-1 см. Линию Я₆К₄ проводят с прогибом от середины на 1,2-1,5 см.

13. Ширину задней половинки по линии талии определяют по формуле:

Ст/2 + раствор задней вытачки + Пш = 36,5/2 + 3,5 + 1 = 22,8 см.

Для равномерного отведения линии сидения и бокового среза задней половинки находят разность:

Т₅Т₃₀ – 22,8 = 28 – 22,8 = 5,2 см.

Отведение линии сидения и бокового среза определяют отрезки:

Т₁Т₅₁ = 0,4x5,2 = 2,1 см;

Т₃₀Т₃ = 0,6x5,2 = 3.

14. Положение задней вытачки по линии талии:

Т₃Т₃₁ = Т₃Т₅₁ /2 – 1,5 см.

Из точки Т₃₁ вниз проводят перпендикуляр длиной 8 см (глубина вытачки), раствор вытачки = 1,5 см.

Рис. 4. Джинсы

Необходимые мерки:

Ст = 40

Cб = 52

Сбед = 58

Дтк = 64

Дсп = 108

Дсб = 109,5

Дн = 80

Шн = 23

Шк = 25

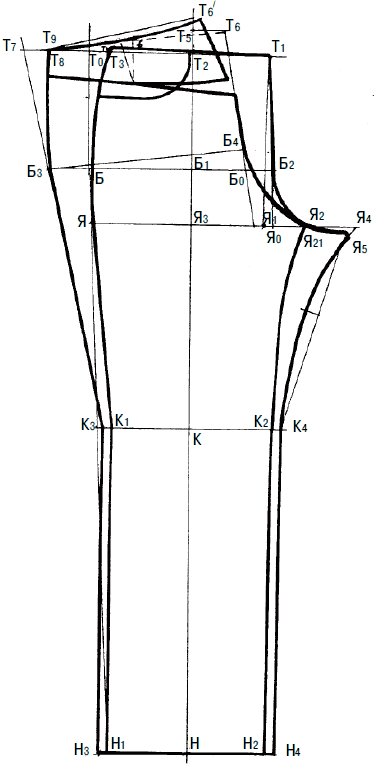

Рис. 5. Чертеж джинсов

Чертеж дан на 48-й размер, IV рост

Построение чертежа

Классическая модель джинсов, построенная на базе основного чертежа. Основной чертеж дан с припусками на швы по всем ширинам, исключая рельефы. Данные брюки повторяют форму и все детали джинсов.

1. Передняя половинка брюк.

Строят прямой угол с вершиной в точке То. От точки То вниз откладывают отрезок, определяющий длину изделия.

2. Линия ягодиц.

От точки То вниз откладывают по прямой расстояние, равное ТоЯ = Сб/2 ± от 1 до 2 см = 27 см. От точки Я по прямой вверх откладывают расстояние ЯБ = ТоЯ/3 = 27/3 = 9.

3. Линия бедер:

ЯЯ₁ = Сб + Пс/2 = 52 + 1/2 = 26,5.

4. Ширина передней половинки по линии ягодиц.

Из точки Я₁ проводят вверх вертикаль. На линии бедер отмечают точку Б₀, на линии талии точку Т₁.

5. Ширина шага:

Я₁Я₂ = Сб + Пс/10 = 52 + 1/10 = 5,3.

ЯЯ₃ = Я₃Я₂ = ЯЯ₂/2.

6. Линия низа.

Через точку Я₃ следует провести вверх линию и на талии поставить точку Т₂, на линии бедер – точку Б₁.

Т₂Н = ДИ + 1 см на притачивание пояса.

7. Линия колена.

Из точки Б₁ отложить вниз отрезок: Б₁К = Б₁Н/2 – 5 см.

8. Ширина низа передней половинки.

От точки Н в разные стороны откладываем отрезок НН₁ = НН₂ = Шниза/2 = 11,5.

Соединяем точки Н₁Б и на линии колена ставим точку К₁.

9. Ширина передней половинки по линии колена.

От точки К₁ вправо откладываем от 1 до 3 см (в зависимости от модели). Плавно соединяем точки Н₁К₁Б₁:

КК₂ = КК₁.

Шаговой срез соединить через точку Н₂К₂Я₂.

10. Скос переднего среза.

Откладываем отрезок Я₁Я₀ = Я₁Я₂/3 = 1,8 см. Соединяем точки Я₀Т₁, на линии бедер ставим точку Б₂. Линию переднего среза проводим через точки Т₁Б₂Я₂.

11. Ширина передней половинки по линии талии.

Откладываем отрезок из точки Т₁ влево, расстояние Т₁Т₃ = Ст/2 = 20 см. Завышаем отрезок Т₁Т₃ на 1 см и получаем линию верхнего среза Т₃Т₄.

Соединить точки Н₁НН₂.

Задняя половинка.

1. Ширина низа задней половинки.

Задняя половинка шире передней по боковым срезам на 2 см с каждой стороны.

Н₁Н₃ = Н₂Н₄ = 2 см.

2. Ширина по линии колен.

Соответственно К₁К₃ = К₂К₄ = 2 см.

3. Ширина шага задней половинки.

Рассчитывается по формуле:

Я₁Я₄ = Сб + Пс/4 = 53/4 = 13,2 см.

Соединить точки Н₄К₄Я₄ и уравнять шаговые срезы: К₄Я₅ = К₂Я₂ (с передней половинки).

Я₅К₄ соединить плавной линией с прогибом к центру – 1,5-2 см.

4. Положение бокового шва по линии бедер:

ББ₃ = СбПс + 0,5 = 5,8 см.

Соединить Н₃К₃Б₃ и продолжить отрезок вверх до пересечения с горизонтальной линией из точки Т₀. Обозначить точку Т₇.

Т₂Т₅ = Сб/10 – 2 (на пропорциональную фигуру) = 3,2 см. Из точки Т₅ провести горизонталь вправо.

5. Положение среднего шва по линии талии

рассчитать по формуле:

Т₅Т₆ = Ст/10 = 4,4 см.

Соединить точки Т₆Т₇.

6. Ширина задней половинки по линии талии.

Рассчитываем по формуле:

Т₆Т₈ = Ст/2 + 4 (швы) + 2,5 (вытачка).

Точки Т₈ и Б₃ соединить плавной кривой.

Уравнять боковые швы Б₃Т₉ = БТ₄ (с передней половинки). Соединить Т₉Т₆ с прогибом на 1-1,5 см.

7. Ширина задней половинки по линии бедер.

Линию бедер провести из точки Б₃ параллельно линии талии.

Б₁Б₄ = (Сб + Пб) – ББ₂ = 57 – 24 = 33 см.

Соединить точки Т₆Б₄ и продолжить линию вниз.

Отложить отрезок Я₂Я₂₁ вниз на 1 см по шаговому срезу передней половинки. Шов сидения провести через Т₆Б₄Я₂₁Я₅ с учетом на шов.

8. Положение задней вытачки.

Из точки в провести линию под прямым углом к линии талии. Длина полученного отрезка равна 7-8 см.

Т₉в = Т₉Т₆/3 + 2.

9. Положение кокетки по боковому срезу.

На Т₉Б₃ выбирается произвольно место расположения кокетки. Через конец вытачки от бокового шва к шву сидения проводим линию. Вытачку закрываем. Точка Т₆ переходят в точку Т₆', тем самым переводя вытачку на шаговой срез и образуя нижний край кокетки.

Затем соединяем край кокетки с вытачкой плавной линией.

Необходимые мерки:

Ст = 36,5

Сб = 50

Сбед = 56

Дтк = 56,3

Дсп = 99,8

Дсб = 101,6
