Мониторы на заводах Западного побережья находились в стадии постройки, когда Уиллиз ознакомился с тактико-техническими данными тихоокеанских мониторов типа «Чарльстон», после чего рекомендовал внедрить усовершенствования «Чарльстонов» на «Каноникусы». Башни в месте стыка с корпусом прикрыли толстыми неподвижными кольцами, а бронирование ходовых мостиков нарастили.

Три монитора данного типа вошли в строй в апреле 1864 г., до конца года флот получил от промышленности еще три корабля. Два последующих монитора («Катавба» и «Онеота») были построены в Цинциннати, шт. Огайо, но в боевой состав флота Соединенных Штатов так никогда и не вошли. Корабли были проданы правительству Перу, после чего получили новые наименования «Атагуальпа» и «Манко Капа». Еще два корабля спустили в Новом Орлеане. они не вошли в строй до 70-х годов XIX века. Пять принимавших в войне «Каноникусов» показали себя весьма удачными кораблями, хотя «Текумсе» был потоплен шестовой миной в заливе Мобиля. Улучшенные мониторы больше, чем первый «Монитор» подходили для действий против берега.

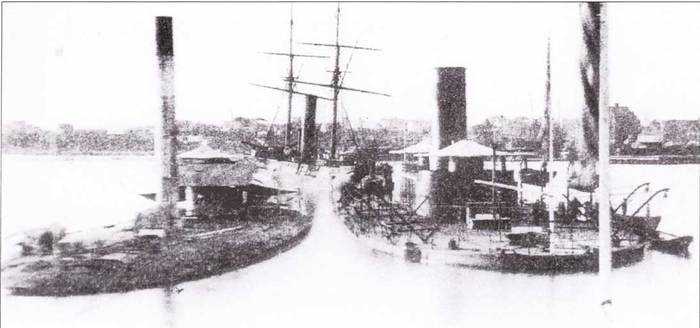

Монитор «Чимо» питч «Каско» (слева) и двухбашенный монитор «Тонавапда» в затоне военно-морской верфи Вашингтон, послевоенное фото. «Чимо» вошел в строй в январе 1865 г., «Тонавапда» — уже после окончания войны. На заднем плане — захваченный рейдер конфедератов «Стоунуэлл».

Сечение корпуса «Монитора». На чертеже изображен вид спереди паровых котлов. Сходным образом выглядел интерьер мониторов типа «Пассаик» и типа «Каноникус».

Паровой фрегат «Роанак» вошел в состав флота в 1857 г. После знаменитых событий на Хэмптонском рейде, корабль принесли в жертву на алтаре военно-морских экспериментов. Фрегат направили в Нью-Йорк на завод для перестройки в под руководством мистеров Джона Лентхэлла и Бенджамина Ф. Пшервуда (первый отвечал за корабельную часть, второй — за машинную) в броненосец мониторного типа. С фрегата срезали верхнюю часть корпуса с главной орудийной палубой. На остатки корпуса Лентхэлл предложил водрузить сразу три башни Эрикссона. В каждой башне планировалось поставить по одной нарезной и одной гладкоствольной пушке. Корпус обшивался железом толщиной 4.5 дюйма, причем в один слой, в то время как ранее броневые пояса набирались из нескольких слоев 1-дюймового железа. Снова «Роанок» вошел в строй в конце июня 1863 г. Обратный переход к Хэмптонскому рейду выявил перегруженность носовой части корабля, отчего он постоянно зарывался в волну, а значит плавание в открытом море становилось просто опасным. Деревянная палуба прогнулась под тяжестью орудийных башен. Переделка не удалось — броненосец оставили для обороны Хэмптонского рейда до конца войны.

Похожая неудачная хирургическая была проделана с казематным броненосцем «Дюнденьерг», построенным по типу конфедеративной «Вирджинии». Разработанный Джэймсом Лентхэллом проект броненосца-тарана водоизмещением в 7000 т воплощался в жизнь на Бруклинском военно-морском заводе. Проект с учетом неудачного опыта «Гознака» пересмотрели, установив не три, а только две башни. При постройке было использовано некачественное, сырое, дерево, поэтому хотя монитор и был спущен в июле 1865 г. на воду, в строй флота Соединенных Штатов он гак и не вошел. В 1866 г. корабль продали Франции.

«Tecumseh»

«Chickasaw»

Бомбардировка форта Самтер, 1863 г.

Бомбардировка форта Фишер, 1865 г.

«Monadnock»

«Onondaga»

Пресс для изготовления металлических листов, использовавшихся для защиты корпусов и башен мониторов флота Соединенных Штатов. Такие машины имелись на Континентальном железостроительном заводе в Гринпорте, Нью- Йорк. Гравюра опубликована в «Сайентифик Америкэн» от 25 октября 1862 г.

Монитор «Уилхаукен» в бурном море, 1863 г. Монитор типа «Пассаик» сыграл лидирующую роль в блокаде Чарльстона. Вечером 6 декабря 1863 г. с норд-оста задул сильный ветер, разыгрался шторм. Вода залила люк монитора, «Уилхаукен» затонул всего за пять минут.

Анализ броненосцев, построенных для использования в бассейне реки Миссисипи, выходит за рамки данного автореферата, тем не менее упомянуть о них необходимо. Северяне использовали в боях на Миссисипи 24 построенных самостоятельно или захваченных в качестве трофеев у конфедератов броненосцев. Девять из 24 броненосцев являлись мониторами. Четыре монитора из девяти — мониторами типа «Милуоки». Эти корабли являлись не только речными, они были способны плавать в прибрежных водах Мексиканского залива.

В мае 1862 г. департамент военного флота заключил контракт с Джэймсом Идзом, судостроителем и конструктором, просто хорошим парнем, предусматривающий постройку кораблей типа монитор на собственном Идза судостроительном заводе в Карондолете, что в нескольких милях от Сент-Луиса, шт.

Миссури. Идз уже обладал удачным опытом постройки казематных броненосцев конструкции Сэма Пука. Теперь Идз выдал проект двухбашенного монитора, сочетавшего малую осадку речных броненосцев с бронированной палубой и низким бортом. Силовая установка состояла из четырех горизонтальных паровых машин, работавших на четырехлопастный гребной винт, что обеспечивало монитору скорость полного хода в 9 узлов. Конфигурация бешен получилась очень необычной, сочетавшая заднюю часть башни Эрикссона и переднюю часть, спроектированную лично Идзом. В целом новые башни получились гораздо удачнее башен Эрикссона, а для их поворота были использованы отдельные паровые машины. Паровые машины также работали на приводы открывания и закрывания орудийных портов. Если башня Эрикссона покоилась на центральном шпинделе, то башня Идза опускалась ниже палубы и вращалась на подшипниках. Мониторы «Милуоки» вошли в строй весной 1864 г. и действовали в составе Западной блокирующей эскадры. «Чикасау» и «Виннебаго» принимали участие в сражении при заливе Мобиль в 1864 г., где они продемонстрировали свою эффективность в бою с броненосцем южан «Теннеси». Из всех мониторов постройки периода Гражданской войны, корабли Идза оказались самыми удачными.

Цех по гибке металлических листов на заводе в Ныо-Йорке, гравюра из «Харперз Монсли Мэгззин» от сентября 1862 г. Для сгибания листов, шедших на обшивку башен мониторов, требовалось усилие в 1400 т.

Департамент военного флота принял решение о проектировании и постройки двухбашенных мониторов в период «мониторной лихорадки» весны 1862 г. Согласно плану, в 1862 г. в строй должны были вступить четыре таких корабля, еще несколько — на следующий год. Всего же до конца войны в строй вошло всего два таких монитора.
