Через неделю после происшествия на Хэмптонском рейде Конгресс одобрил выделение фондов на постройку серии из десяти броненосцев нового типа, десять усовершенствованных «Мониторов». Проект усовершенствованного «Монитора» Джон Эрикссон разработала когда еше не была окончена постройка первого «Монитора». Эти броненосцы назвали мониторами, без кавычек п без большой буквы — так появился новый класс кораблей. Серию же стали называть по имени первого монитора в серии — типа «Пассаик». Исходный проект Эрикссона пересмотрели самым кардинальным образом. Броненосцы типа «Пассаик», по большому счету, спроектированы уже не Эрикссоном, а шефом Бюбро конструирования и ремонта Джэймсом Лентхэллом. В своем проекте Лентхэлл предусмотрел использование более совершенных по сравнению с башней Эрикссона башен британского конструктора Кольза. Проект Лентхэлла очевидно был более совершен, чем проект Эрикссона. Однако за последним уже стояла Слава Победителя на Хэмптонском Рейде, а главное — финансовые маг наты, лоббировавшие проект. Эрикссон и Лентхэлл вдрызг разругались, после чего отношения между этими двумя достойными мужами совершенно испортились, а писатель Сэм Клеменс (псевдоним «Марк Твен») даже начал писать повесть «О том, как поссорились Джэймс и Джонни». Контраст на постройку серии броненосцев выиграл Лентхэлл.

Рапорты офицеров «Монитора» о сражении при Хэмптоне тщательно изучили люди из штаба флота и сам Эрикссон. После анализа рапортов было принято решение вести изменения в проект усовершенствованного монитора.

Монитор «Чикосао» типа «Милуоки» в дою с броненосцем южан «Теннеси», заключительная стадия дела в Мобил-Бэй, август 1864 г. Мониторы тина «Милуоки» проектировались в расчете на использование в бассейне реки Миссисипи, но два таких корабля действовали в прибрежных морских водах, в частности в Мобил-Бэй.

Мощные двухбашенные мониторы «Миаптономо» (слева) и «Террор» (справа, бывший «Агаментикус») сфотографированы на якорной стоянке в Портленде, шт. Мэйн, в 1870 г. Корабли были спущены на воду в 1862 г., но вошли в строй уже после окончания Гражданской войны.

Длину кораблей увеличили до 200 футов. а ширину по миделю до 46 футов, отчего корабли стали более устойчивыми на плаву, по сравнению с оригинальным «Монитором», но сохранили небольшую осадку первого корабля данного класса. Для улучшения мореходности (точнее «рекоходности») увеличили удлинение корпуса, сделав обводы носовой части более острыми, борг в носовой части корпуса приподняли над водой для уменьшения заливаемости палубы водой при полных ходах или волнении. Самым важным уроком, извлеченным из боя с «Вирджинией» стал перенос ходового мостика на крышу башни, откуда командиру было проще оценивать ситуацию и управлять кораблем. Башня разработана под установку двух 15-дюймовых пушек Дальгрена, но из-за нехватки этих пушек броненосцы типа «Пассаик» вооружались также и 11-дюймовыми гладкоствольными пушками. В целом же мониторы типа «Пассаик» представляли очень широкий шаг вперед по дороге прогресса по сравнению с прародителем «Монитором».

Увы, новые корабли сохранили врожденный недостаток «Монитора» — ограниченность назначения. Они предназначались для сражений с броненосцами противника, но никак не для разрушения береговых фортификационных сооружений — тонкая броня палубы оставалась крайне уязвимой для навесного огня. Кроме того, машины системы Эрикссона не обладали необходимой для столь крупных и тяжелых кораблей мощностью, из-за чего скорость полного хода «Пассаика» не превышала 6 узлов.

Бомбардировка форта Самтер, 1863 г.

7 апреля 1863 г. адмирал Дюпон повел флот броненосных кораблей Соединенных Штатов на бомбардировку форта Самтер, блокировавшего центральный фарватер, ведущий в порт. В распоряжении Дюпона имелось девять броненосцев: флагманский «Нью Айронсайдз», сень мониторов типа «Пассаик» («Уихаукен», «Пассаик», «Монтаук», «Патапско», «Кэтскилл», «Нантаккет», «Наханд») и уникальный «Кикук». Адмирал выстроил свои корабли в кильватерную колонну, поместив флагман в центр. Головным шел «Уихаукен», которым командовал кэптен Джон Роджерс. Роджерс держал курс на север по главному фарватеру и приблизился к форту Самтер на 500 ярдов, прежде чем в 2 ч 30 мин. полполудни пушки форта открыли огонь. В этот момент Роджерс обнаружил препятствие, которое оказалось заграждением из шестовых мин. Кэптен затормозил свой корабль. Бомбардировка форта продолжалась три часа, после чего адмирал приказал начать отход. Пушки фортов Самтер и Моултри добились 439 попаданий в броненосцы северян, почти потопив монитор «Кикук». Флагман адмирала Дюпона получил 93 прямых попадания. Однако потерю в людях флот понес несущественный: один моряк погиб, а 22 получит ранения. В целом же бомбардировка форта броненосцами успехом не увенчалась.

На рисунке изображена сцена, имевшая место вскоре после остановки «Уихаукена» перед минным заграждением. На переднем плане — монитор Роджерса. Между фортом и «Уихаукеном» — поврежденный «Кикук». Остальные кораблю Дюпона видны в отдалении.

Заказы на постройку серии мониторов разместили на шести заводах от Бостона, шт. Массачусетс, до Вильмингтона, шт. Делавер. Первый в серии, монитор «Пассаик», вступил в строй в декабре 1862 г. К моменту, когда в апреле 1863 г. адмирал Дюпон двинул свои броненосцы под стены форт Самнера, в строю находилось восемь «Пассаиков». семь из них приняли участие в вылазке. Десятый броненосец типа «Пассаик», «Команч», строился в Сан-Франциско, его ввели в строй в мае 1865 г.

Апрельская 1863 г. атака форта Самнера успехом не увенчалась. Большинство из принимавших в ней участие мониторов получили повреждения от прямых попаданий снарядов, правда ни один снаряд не пробил броню насквозь. Бой показал насколько уязвимы башни, которые клинили снаряды, попавшие между башней и корпусом, или же снаряды просто повреждали медное кольцо, на котором вращалась башня, после чего башня вращаться переставала. Летом на кораблях установили защитные кольца вокруг оснований башен. Также появилась дополнительная броня на ходовых мостиках. Бой между монитором северян «Уихаукен» и броненосцем южан «Атланта» показал, однако, что мониторы весьма эффективны при действиях против казематных броненосцев, для чего, собственно, мониторы и предназначались. Мониторы не годились для обстрела фортов.

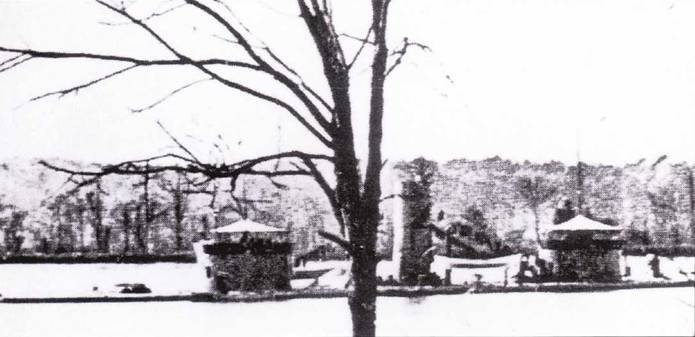

Могучий двухбашенный монитор «Онондага» сфотографирован на Джэймсовой реке летом 1864 г. Корабль принимал участие в нескольких речных баталиях, в том числе в битве при Трентз Рич 24 января 1865 г.

После окончания войны многие мониторы были разоружены. На фото — монитор «Каска» (на переднем плане) и три монитора типа «Каноникус».

После того, как в 1862 г. взошла звезда Эрикссона, конструктор стал получать выгодные предложения. В июле 1862 г. Эрикссон заключил контракт на постройку девяти броненосцев мониторного типа. В результате появились корабли типа «Каноникус», дальнейшее развитие «Монитора». До окончания войны в строй успели войти пять «Каноникусов». Эрикссон начал работать над развитием проекта «Пассаика» летом 1862 г., сделав упор на увеличении скорости полного хода и прочих сугубо корабельных характеристик. На улучшенным проекте предусматривалась установка двигателей Эрикссона, с целыо улучшения мореходности была изменена форма носовых обводов корпуса и увеличено удлинение корабля. Проблемы с поставками артиллерийских орудий, преследовавшие флот Соединенных Штатов весь 1862 г., в конечном итоге удалось разрешить, поэтому в башнях штатно ставились 15-дюймовые гладкоствольные пушки Дальгрена. Корабли начали спускать на воду в конце 1862 г., они строились на пяти заводах Атлантического побережья сразу — в Питтсбурге и Цинциннати. Все мониторы «Атлантической» постройки вошли в строи в 1864 г., зато не один из кораблей, строившихся на Западном побережье, к окончанию войны не поспел.
