После сражения на Хэмптонском рейде началась самая настоящая «мониторная лихорадка». Все моряки броненосца «Монитор» были объявлены героями, Эрикссона и его корабль возвели на пьедестал, пока газетно-журнальный (Эрикссон пытался слабо возражать: «А деньгами можно?»). Единственными людьми в Соединенных Штатах, которые не испытывали приступа эйфории, оказались офицеры самого «Монитора» и ряд старших офицеров военно-морского флота. Позже Эрикссон утверждал, что он спроектировал свой «Монитор» исключительно для борьбы с броненосцами южан, но в начале 1862 г. он писал:
— этот корабль способен покончить с береговыми батареями.

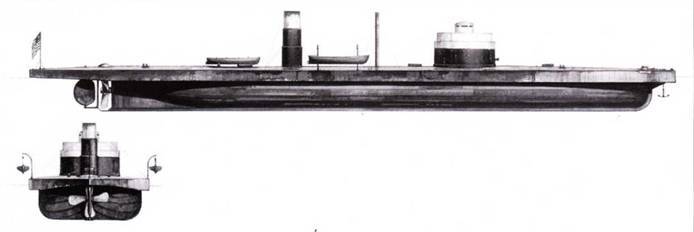

«Tecumseh»
Броненосец «Текумсе» являлся одним из девяти мониторов типа «Каноникус», пять из которых вошли в строй до окончания Гражданской войны. Корабли типа «Каноникус» представляли собой увеличенные корабли типа «Пассаик». Разработанные Джоном Эрикссоном мониторы воплотили в своей конструкции лучшие черты предшественников и вновь приобретенные достоинства вроде усиленной бронезащиты, более эффективного механизма разворота башни, защищающего стык башни с палубой кольца. Подобно мониторам шипа «Пассаик», ходовой мостик на мониторах шипа «Каноникус» был размещен над башней. Дымовая труба сделана убираемой с целыо снижения риска ее повреждения в бою… Дополнительно эти мониторы получили улучшенную систему вентиляции, отчего существенно улучшились условия обитаемости для команды корабля. Монитор «Текумсе» вошел в строй в апреле 1864 г. и впервые принял участие в боях на Джэймсовой реке в районе Ричмонда. Затем вошел в состав Эскадры блокады Мексиканского залива и сражался в Мобш-Бэй. 5 августа 1864 г. корабль шел в авангарде флота адмирала Фарагута, получил удар шестовой миной, после чего через несколько минут затонул. Большая часть команды, включая командира коммендера Грэйвена, погибла.

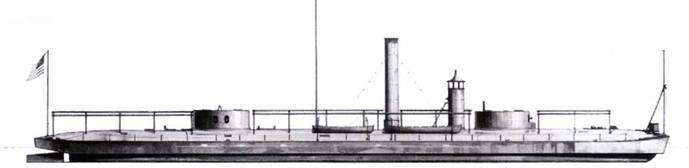

«Chickasaw»
«Чикасау» представлял собой двухбашенный речной монитор типа «Милуоки», оптимизированный для действий на мелководье Миссисипи и ее притоков. Проект корабля был разработан Джэймсом Идзом. Псе корабли серии построены на заводе Идза в Карондолете. Монитор вооружен четырьмя 11-дюймовыми гладкоствольными пушками Дальгрена, установленными по две в каждой башне. Задняя башня являла собой стандартную башню конструкции Эрикссона, зато переднюю башню лично разработал Идз. Носовая башня имела революционный по тем временам привода разворота на основе паровой машины малой мощности. Привод оказался чрезвычайно удачным. «Чикасау» и его систершип «Уиннебэго» принимали участие в бою при Мобил-Бэй 1864 г., мониторы входит в состав Западной эскадры блокады Мексиканского залива. Хотя корабли строились для использования на закрытых речных бассейнах, они как выяснилось обладали достаточной для плавания в прибрежных водах мореходностью.
Веру в иоистине чудотворные возможности кораблей типа «Монитора» разделяли Линкольн и Уиллиз. Проекты броненосцев отклонялись в пользу постройки новых «Мониторов». Эрикссон довольно говорил: «Ну вот, хорошо. Деньгами-то лучше. Копейка к копеечке — доллар получается!»
Монитор «Лехайх» типа «Пассаик» сфотографирован на реке С mono южнее Чарльстона в конце 1864 г. С башни и ходового мостика убраны тенты, на палубе поставлена небольшая гаубица.
Бомбардировка форта Фишер, Северная Каролина, 13–15 января 1865 г. длилась более 60 часов. На литографию попали три монитора: «Махопэк», «Каноникус» и «Саугас» в компании с «Матадноком». Мониторы обстреливают форт с короткой дистанции.
Казематные броненосцы
Успех «Монитора» привел к тому, что броненосцы трех других проектов были построены только в виде прототипов, развития они не получили. «Ныо Айронсайдз», «Галена» и «Кикук» знаменовали собой закат и смерть казематных броненосцев. Из этой троицы самым мощным являлся «Нью Айронсайдз». При водоизмещении в 4000 т он нес 16 пушек, установленных в бортовых батареях. Броненосец был оснащен тараном, но мощности машин для эффективного использования таранного оружия однозначно не хватало. Стенки центрального каземата были обшиты дубом толщиной 15 дюймов, поверх которого крепилась железная обшивка толщиной 4,5 дюйма. Такая защита была непреодолимый для большинства пушек конфедератов. При обстреле форт Самнера в апреле 1863 г. защищенность броненосца дополнительно усилили мешками с песком, уложенными на верхней палубе. В том памятном бою «Ныо Айронсайдз» использовал в качестве своего флагманского корабля сам адмирал Дюпон. Хотя кораблю не хватало мощности установленных на нем машин, да и в целом броненосец не относился к шедеврам кораблестроения, его мощная артиллерия и адекватный уровень защищенности поставили броненосец в число самых ценных кораблей флота. «Нью Айронсайдз» принимал участие в боях чаще, чем любой другой корабль блокирующей эскадры.
Броненосец «Галена» построили в Мистике, шт. Коннектикут, машины поставило предприятие из г. Нью-Йорк. Корабль был вооружен шестью пушками, которые стреляли через широкие порты в обоих бортах каземата. Толщина железной обшивки каземата составляла 2,35 дюйма, однако железная броня не имела деревянной подкладки достойной толщины. Железная обшивка представляла собой уложенные вперехлест полосы железа. Такая броня защищала от настильной стрельбы, но была уязвима при навесном обстреле, что и показал первый бой броненосца — участие в обстреле береговых батарей конфедератов в Дрюриз Блафф на Джэймсовой реке 15 мая 1862 г. В том бою корабль получил тяжелые повреждения.
После первого боя с «Галены» частично сняли железную броню, переквалифицировав корабль в деревянную канонерскую лодку.
Броненосец «Кикук» являлся бронированной канонерской лодкой, проект которой разработал Чарльз У. Уитни, финансовый партнер Джона Эрикссона. Проект Уитни флот поддержал еще в апреле 1861 г. Корпус имел высокие разваленные борта, на палубе имелось два небольших каземата, предназначенных для установки в них орудийных турелей. В каждом каземате предусматривался монтаж одной 11-дюймовой гладкоствольной пушки Дальгрена на станке кругового вращения, однако пушки вели огонь через прорезанные в стенках каземата порты. Между казематами находился бронированный ходовой мостик. Проект Уитни отклонили, но после боя на Хэмптонском рейде конструктору удалось заключить контракт на постройку броненосца. «Кикук» был построен на заводе Андерхилл Ярд в Нью-Йорке. Корабль получился очень дорогим со слабой бронезащитой, не способной противостоять снарядам пушек южан. После того как в бою броненосец получил более 90 прямых попаданий, в том числе 14 ниже ватерлинии. экипаж не смог удержать корабль на плаву. Он утонул.
Монитор «Каноникус» сфотографирован после войны во время торжеств на Хэмптонском рейде в 1907 г. Из боевого состава флота корабль вывели еще в 1877 г. За исключением дымовой трубы, вид монитора не изменился.
Броненосец-таран «Роанок» был перестроен из парового фрегата, у которого срезали верхнюю часть корпуса и демонтировали мачты. Четыре гладкоствольных и две нарезных пушки установлены в трех башнях. Три башни с пушками сильно перегрузили корпус фрегата, прочности деревянного корпуса которого для поддержания столь значительного веса не хватаю. Монитор никогда не принимал участия в боевых действиях.
