Варианты F-6 и F-8 можно описать следующим образом:

Me 109F-6 — с двигателем DB 601N, вооружение состоит из двух MG 17, одного MG 151/15 (в фюзеляже) и двух MG FF/M (в крыльях).

Me 109F-8 — с двигателем DB 601E, вооружение состоит из двух MG 17, одного MG 151/15 (в фюзеляже) и двух MG FF/M (в крыльях).

На заводе WNF было собрано несколько пятиствольных «Фридрихов», несших в крыльях пушки MG FF/M, точное число собранных самолетов не известно. Но можно утверждать, что собрали не менее трех самолетов, которые были готовы в конце 1940 — начале 1941 года. Два самолета предполагалось использовать в качестве прототипов F-5 и F-6, а третий самолет оснастили новым крылом Messfluegel. Работы над прототипами фирма WNF начала уже в октябре 1940 года и к декабрю машины были готовы. Однако, если учесть трудные метеоусловия, облет прототипов мог быть отложен до января 1941 года. Один из прототипов был создан на базе Me 109F-1 одной из первых серий. Второй прототип не был доделан, или его доделали в соответствии с другим стандартом.

Me 109F-6 во многом походил на F-5, хотя был создан на базе Me 109F-2 (W.Nr. 6750), выпущенного в марте 1941 года. У F-6 также в крыльях находились пушки MG FF/M. Главное отличие F-6 от F-5 заключалось в вооружении, размещенном в фюзеляже: F-5 должен был нести пушку MG FF/M, в то время как F-6 — пулемет MG 151/15. Летом 1941 года пулемет MG 151/15 заменили пушкой MG 151/20. Так появился самолет Me 109F-6/ U. После серии заводских и государственных испытаний этот «мессер» вместе с Me 109F-2/U1 (в фюзеляже два MG 131 и один MG 151/15) доставили в расположение Stab/JG 26, где майор Адольф Галланд проводил испытания прототипа в боевых условиях.

Me 109F-2/B, несущий 250-кг бомбу. Машины этого типа использовали в JG 2 и JG 26 в специальных эскадрильях истребителей- бомбардировщиков. Обратите внимание на эмблемы на фюзеляже.

Me 109F W.Nr. 8195, VD+AJ с лыжным шасси. Эта машина заменила «Эмиля» в испытаниях нового шасси зимой 1941/42 г.г. Обратите внимание на то, как изображена свастика на киле.

Пушки было несложно установить в крыле. Сказался опыт, полученный при установке вооружения в крыльях «Эмиля». В результате пушку MG FF/M на «Фридрихе» поставили на том самом месте, где у «Эмиля-1» устанавливали пулеметы MG 17. У «Фридрихов» этот отсек в крыльях предназначался для фотопулеметов. Тут следует заметить, что у «Фридриха» оружие в крыле стояло несколько иначе, чем у «Эмиля» (другое расстояние между стволом пушки и барабаном, отсутствие обтекателя на месте прорези в кромке крыла под ствол).

Можно уверенно утверждать, что проект «пятиствольных» Me 109F был свернут из-за появления новой пушки MG 151, которые пошли в серию в начале 1941 года. Пушка MG 151/20 имела калибр 20 мм и конструктивно превосходила MG FF/M. Конечно, MG 151/20 не умещалась в крыле, но ее можно было поместить под крылом в гондоле. В результате вся программа F-5/F-8 была свернута, и летом-осенью 1941 года началась программа по установке пушек MG 151/20 в крыльевых гондолах. По всей вероятности, именно благодаря достоинствам пушки MG 151/20 ее начали устанавливать на Me 109F-4 вместо MG 151/15. В результате возникла заметная пауза в четыре месяца между завершением производства Me 109F-3 и началом выпуска Me 109F-4. В этот период выпускали только «легкий» истребитель F-2. Из-за того, что в распоряжении немецких конструкторов отсутствовала надежная пушка, не было никакой возможности сделать «тяжелый» истребитель ни F-1 с мотором DB 601N, ни F-3 с мотором DB 601E. В результате легкий F-4 внезапно превратился в тяжелый, едва только появилась необходимая пушка.

После того, как начался серийный выпуск Me 109G, некоторое количество Me 109F модернизировали до стандарта «Густава». Вместо старых кабин и двигателей установили новые, одновременно переделали часть внутренних узлов (например, топливную систему). Таким образом появлялись настоящие G-2 в «теле» старых Me 109F-4.

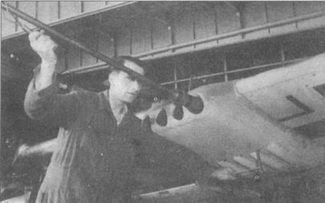

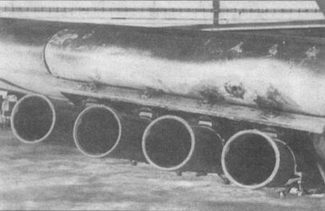

Шесть снимков Me 109F с подвешенными под крыльями пусковыми установками ракет RZ 65. Испытания этих ракет проводились в 1941–1942 г.г. на Me 109 и Fw 190.

Множество Me 109F использовали в различных проектах, в которых отрабатывались технические решения для следующего поколения «мессеров». Два самолета использовались для обкатки внутренних частей крыла, хвостового оперения и главного шасси для Me 209. Кроме того, у одного из этих самолетов (Me 109V23, W.Nr. 1801, СЕ+ВР) установили третью стойку шасси, положив самолет горизонтально, что впервые было использовано на Me 309. Второй самолет — Me 109F-1/V31 W.Nr. 564, SG+EK — оснастили новым шасси, герметичной кабиной, а также новой системой охлаждения двигателя (масляный и водяной радиаторы перенесли в фюзеляж, откуда они могли выдвигаться, как это использовалось на Me 209 и Me 309). Следующим самолетом, использованным в программе Me 309, стал Me 109V24, который получил ту же систему охлаждения (и двигатель DB 605A), после чего машину исследовали в аэродинамических трубах в Геттингене и Шале-Модоне.

На одном из Me 109F2 (W.Nr. 8195, VD+AJ) повторно отрабатывалось лыжное шасси. Первым в этой программе использовали Me 109E-8. Этот самолет разбился в первой половине февраля 1941 года, после чего лыжи установили на «Фридрихе». Лыжное шасси «Фридриха» несколько отличалось от того, что стояло на «Эмиле». Шасси было неубирающееся, колесные ниши закрыты крышками.

Один из «Фридрихов-4» (W.Nr. 7413) в декабре 1941 года прошел в Рехлине цикл сравнительных испытаний с Fw 190А-2. Испытания показали, что у Me 109 был лучший разгон, в то время как «фокке-вульф» имел несколько большую скорость (10–20 км/ч) в горизонтальном полете над землей и на высоте 4000–4500 метров. Как нетрудно догадаться, «фокке-вульф» быстрее разгонялся в пикировании, труднее выходил из пикирования и обладал меньшей скороподъемностью.

В 1942 году Венгрия получила несколько десятков истребителей Me 109F, в том числе 37 F-4/B. Еще около четырех десятков истребителей F-2 Венгрия получила в начале 1944 года. Кроме того, не меньше 12 F-4 получила в 1943 году Италия. Эти самолеты предполагалось использовать для подготовки пилотов, поскольку предполагался переход итальянских ВВС на Me 109G. Кроме того, один Me 109F-4 оказался в Испании. Самолет получил бортовой номер 6°135 и собственное имя «Zacuto».

Следующей модификацией «мессера» стал «Густав» — Me 109G. Эта модификация была создана вскоре после «Фридриха» — зимой 1940 года. Обе модификации отличались друг от друга прежде всего мотором. Вместо DB 601E на «Густаве» стоял DB 605А, который был на 125 л.с. мощнее и на 56 кг тяжелее предшественника. Кроме того, «Густав» получил новый фонарь со встроенным лобовым бронестеклом. Рамы фонаря были усилены настолько, что смогли выполнять функцию противокапотажной дуги. Кресло пилота получило бронированный заголовник. Если у перевернувшегося «Фридриха» фонарь часто разрушался, а заголовник отламывался, что неизбежно влекло за собой смерть пилота, у «Густава» подобный риск практически исключался.
