Ранней весной 1941 года в Северной Африке появились первые Me 109F-4/trop. Эта «черная 4» из II./JG 27 с берлинским медведем на капоте оснащена дополнительным воздушным фильтром.

внешнее бронестекло

F-3

F-4

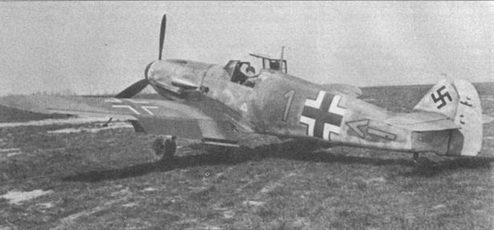

Этот Me 109F-4/B принадлежал командиру 10./JG 2. Тактические знаки сдвинуты за крест на борту фюзеляжа. На руле направления отмечены победы в виде силуэтов уничтоженных целей.

Этот новый Me 109F-4/B прогревает двигатель на морозе. Зимой самолеты обычно камуфлировали белой смываемой краской или белили известью.

F-4 из I./JG 51 прогревает двигатель. 51-й полк действовал по всему Восточному фронту, а в 1942 году был переброшен на Средиземное море. Граница между верхним и нижним камуфляжем проходит по середине. Полоса быстрой идентификации на фюзеляже отсутствует.

Ме 109F-6, F6+TH из 1. (F)/122, лето 1942 года, Сардиния, часть большую часть войны провела на Средиземном море. Эмблема эскадрильи: утка на фоне красного треугольника. l.(F)/122 проводила дальнюю разведку и была оснащена разведчиками Me 109F-6 и Ju 88. F-6/trop имели более высокий масляный радиатор.

RB 50/3 °Camera

установка фотокамеры в фюзеляже

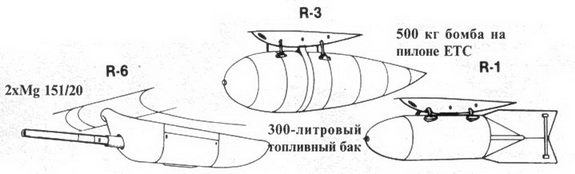

Варианты модификаций F-4

Разведывательный Me 109F выруливает на взлетную полосу. Можно утверждать, что все разведывательные «Фридрихи» оснащались узлом для крепления подвесного бензобака. Видна антенна радиомаяка FuG 25 и округлые крышки главного шасси. Антенна радиостанции отсутствует. На разведывательные Me 109F часто ставили ускоритель GM 1 и снимали часть вооружения. У данного самолета сняты крыльевые MG 151/20.

На Me 109F ставили ускоритель GM 1. Выпуск оснащенных ускорителем Me 109F-2 начали на фирме WNF весной 1941 года, a Me 109F-4 — осенью того же года. Вскоре выпуск истребителей, оснащенных ускорителями, освоила фирма Erla, что позволило довести общий выпуск самолетов F-4/Z более чем до 1200 штук. На «Фридрихах-4» использование GM 1 позволяло развить дополнительные 20 км/ч на высоте более 6000 м. Это давало «мессеру» заметное превосходство над любым истребителем противника, включая Spitfire Mk V. Ускоренные «мессеры» отличались более объемистым маслорадиатором — Foe 870, который стал стандартным элементом на «Густаве». В отличие от оснащенных GM 1 «Эмилей» и «Теодоров», у «Фридрихов» баки с закисью азота находились не в фюзеляже, а в крыльях. Причем баки с закисью представляли собой не баллоны, как это также имело место у ранних модификаций, а сферы. По одному баллону находилось в каждом крыле.

Внизу: Me 109F-2 из JG 54, сфотографированный в момент подготовки к боевому вылету, Восточный фронт, зима 1941/42 г. г. Хорошо виден воздухозаборник карбюратора. Он немного уже, чем тот, что позднее использовался на Me 109F-4, с расчетом на установку воздушного фильтра.

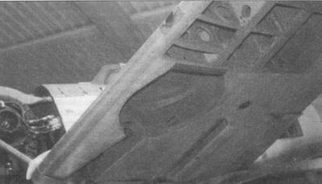

Загадочный снимок. Me 109F с фюзеляжем «Густава». Конструкция крыла необычна, видно место для установки пушки MG FF/ М. В передней кромке крыла заметно отверстие для ствола. Исключена возможность того, что это отверстие для фотопулемета, так как фотопулеметы устанавливались на «Густавах» гораздо ближе к фюзеляжу, перед колесной нишей.

Установка фотопулемета в крыло Me 109F. На самолет ставили по два фотопулемета, по одному в каждое крыло. Эта модификация на «Фридрихах» выступала в рамках программы Umbausatz.

В результате под капотом стало свободнее, и появилась возможность установить над двигателем более мощные 13-мм пулеметы. Так появился Me 109F-4/U1, однако от его выпуска быстро отказались из-за того, что пулеметы MG 131 еще были недоработаны. Кроме того, выпускались самолеты, оснащенные двумя фотопулеметами BSK 16 (На таких самолетах летали многие «экспертен» люфтваффе — фон Мальтцан, Мюллер, Галланд и другие.). Фотопулеметы, по-видимому, ставили и на F-2. На самолетах с ускорителями имелся еще ряд конструктивных особенностей. Определенно существовали варианты с подвесным топливным баком (R5), с двумя типами пилонов для бомб (В), а также вариант F-2/U1. Этот последний вариант существовал в виде единственной машины, которую использовали для испытаний нового вооружения. В боевых условиях самолет облетывал Адольф Галланд. Некоторые документы указывают на существование тропической и разведывательной модификации «Фридриха-2». Например, список потерь OKL указывает на потерю одного F-2, находившегося в составе разведывательной части, действовавшей в 1942 году в Африке. С большой долей вероятности можно утверждать, что подобные самолеты получались в результате переделки и модернизации.

На четырех вариантах история Me 109F по большому счету закончилась. Несмотря на то, что во многих публикациях сообщается о существовании и серийном выпуске вариантов F-5 и F-6, подтверждений этому факту не найдено. Тем не менее, последующие варианты «Фридриха» все же существовали в виде прототипов.

В начале осени 1940 года одновременно с развертыванием серийного производства было решено начать работы по дальнейшему совершенствованию конструкции самолета. Совершенствование намеревались вести в направлении более сильного вооружения, расположенного в крыльях. Проведение программы поручили КБ Мессершмитта в Регенсбурге, а все необходимые работы поручили выполнять фирме WNF.

Снаряжение ленты. Видны три типа выстрелов: бронебойные (с заостренной головкой), зажигательные и разрывные. Каждый третий патрон трассирующий.

Крепление бомб на наружную подвеску. Подвешиваются четыре 50-кг бомбы. Видна информационная надпись на боковине пилона.

Вероятно, первоначально рассматривалась возможность создания целой гаммы вариантов от F-5 до F-8, отличавшихся друг от друга вооружением. Каждый из этих вариантов должен был представлять собой дальнейшее развитие моделей F-l — F-4, отличаясь от них вооружением в крыльях. Ничего не известно о варианте F-7, который должен был стать развитием F-3. «Фридрих-3» был самым малочисленным самолетом в рамках своей модификации, поэтому не удивительно, если от его совершенствования очень быстро отказались. Та же судьба вскоре постигла и F-5, призванного заменить F-1. В результате в металле воплотились лишь два варианта: F-6 и F-8. RLM заказало крупные серии обеих машин: 1281 F-6 и 1112 F-8. Таким образом, развитие «Фридриха» планировалось вести только по двум направлениям: F-2 и F-4. Опыт эксплуатации F-1/F-3 показал, что их вооружение недостаточно функционально.
