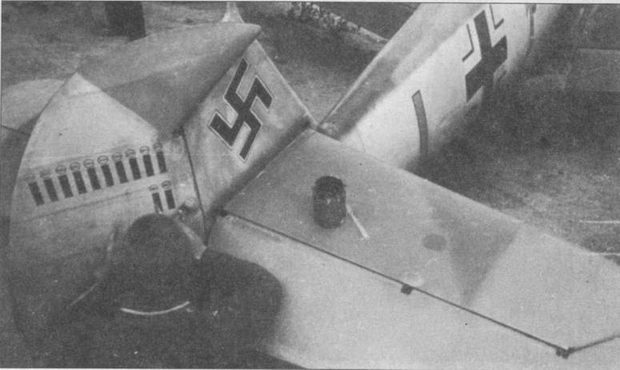

Самолет Эбелинга имел камуфляж 65/71/02. Механик отмечает на руле двенадцатую победу оберлейтенанта. Молодой ас был сбит над Лондоном 5 ноября 1940 года. К тому времени на его боевом счету значилось 18 побед.

Майор Адольф Галланд, командир JG 26 Schlafjeter, покидает кабину своего Me 109Е-4. Снимок сделан 24 сентября 1940 года, когда Галланд одержал 40-ю победу. Галланд одет в спасательный жилет, к которому подвешен пакетик с цветным составом и пистолет. Во рту неизменная сигара.

лобовое бронестекло

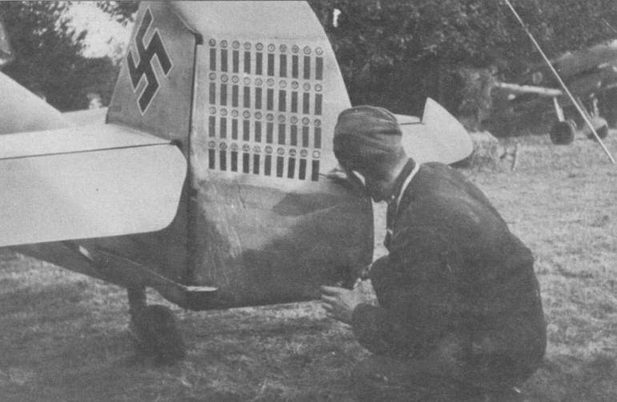

Механик делает сороковую пометку на хвосте истребителя Галланда. Хорошо видна тяга и качалка руля.

Выпуск Е-7 начали на заводах Messerschmitt в Аугсбурге, Erla в Лейпциге и WNF в Вене в сентябре 1940 года. Вскоре к выпуску присоединились фирмы Fieseler в Касселе и Arado в Варнемюнде. Выпуск Me 109Е-7 планировалось продолжать до марта 1941 года, но из-за программы переделки старых самолетов до стандарта Е-7 последние машины этого типа поступили в части в ноябре 1941 года. Всего было собрано не менее 750 машин Е-7 (За 1941 год известны только суммарные данные по Е-7 и Е-9. Было выпущено 437 машин из 440 заказанных. Общий выпуск составил 788 самолетов обоих вариантов.). С точки зрения массовости серии это был третий по многочисленности самолет после Е-1 и Е-3.

Me 109E-7 стал первым «мессером», в конструкцию которого внесли множество новых конструктивных решений, отработанных в ходе разных программ.

Этот Е-4 из JG 1 оснащен накладным лобовым бронестеклом. Над головой пилота видна небольшая ручка, с помощью которой можно было открыть форточку.

Ограниченный радиус действия «мессеров» доставлял серьезные неприятности в ходе операций по сопровождению бомбардировщиков. Так, в одном из вылетов JG 26 потерял сразу 12 машин, которые не смогли дотянуть до аэродрома из-за нехватки горючего. Пять истребителей разбилось, а семь упало в воду.

В то время как во многих частях борта самолетов камуфлировали дополнительными пятнами, в 3./JG 1 продолжала летать на машинах со старым камуфляжем и в начале 1941 года.

Bf 109Е-4

Bf 109Е-7

Мобилизованные французские механики пытаются восстановить самолет, получивший тяжелые повреждения. Эта ситуация была обычной для второй половины 1940 года. Немецкие истребительные полки медленно истекали кровью в ходе постоянных налетов на Англию. Заменить или починить самолет было легко, а вот гибель сотен опытных пилотов восполнить было гораздо труднее.

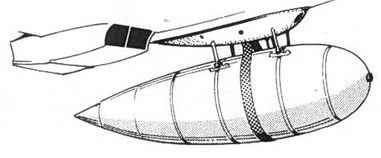

Ганс Пихлер из 7./JG 77 позирует на фоне своего Me 109Е-7. Под фюзеляжем самолета подвешен дополнительный бак. Истребитель принадлежит к ранней серии Е-7, на что указывает обтекатель втулки старого образца.

В самом конце 1940 года начался, например, выпуск самолетов Me 109E-7/Z, на которых стоял «ускоритель» GM 1 (главной деталью ускорителя был баллон с закисью азота). Устройство GM 1 оказалось весьма эффективным. Впрыскивание закиси азота во входной канал турбонаддува позволяло в течение десяти минут поднять мощность двигателя на 50 л.с. на высотах более 5000 м. Благодаря этому, самолет прибавлял к скорости дополнительные 25 км/ч, получая дополнительные шансы настигнуть жертву или уйти от преследования. Особенно заметен был эффект от GM 1 на больших высотах, где «мессер» обычно терял свои преимущества. Однако у устройства были и недостатки. Прежде всего сам GM 1 с баллоном объемом 60 л весил 85 кг, а с полностью заправленным баллоном масса устройства достигала 120 кг. Двигатель на предельных режимах работы гораздо быстрее изнашивался и требовал замены или ремонта уже через несколько циклов форсирования. Тем не менее, устройство GM 1 было для двигателя довольно щадящим. Дело в том, что при простом форсировании двигатель мог работать в режиме 110 % мощности только три минуты. При этом выработка двигателя стремительно нарастала и он мог выйти из строя в любой момент. Многие молодые пилоты в горячке боя злоупотребляли форсажем и жгли двигатели. Случалось, что моторы отказывали прямо в воздухе. Ускоритель GM 1 исключал подобную возможность.

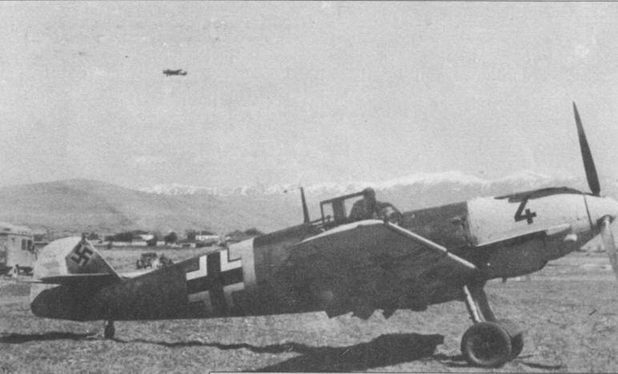

Е-7 из JG 27, оснащенный пилоном ЕТС 500, способным нести 250-кг бомбу. Капот, руль направления и концы крыльев желтые.

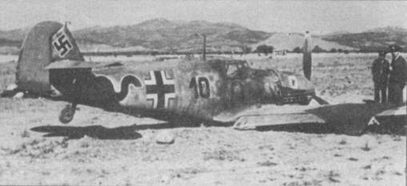

«Черная 10» Е-3 из III./JG 77 сбитая во время налета на английский аэродром в Греции. Капот не выкрашен в желтый цвет, в отличие от большинства других самолетов, участвовавших в балканской кампании.

Механикам приходилось менять двигатели «мессерам» даже в спартанских условиях балканской кампании.

Идея использовать закись азота для форсирования двигателей была высказана летом 1940 года и осенью была опробована на одном из «Эмилей» в E-Stelle Rechlin. В ходе испытаний отмечался рост максимальной скорости на 60-100 км/ч на высотах 8000-10000 м в зависимости от использованного винта и погодных условий. Скороподъемность возрастала на 2–3 м/с. Идея получила положительную оценку и в декабре 1940 года начался выпуск ускорителей, работающих на закиси азота. Первоначально предполагалось оснастить ускорителями самолеты одного дивизиона (часть должна была быть готова к 31 января 1941 года) и испытать устройство в полевых условиях, но более широкое распространение GM 1 было уже решенным вопросом. RLM разместило заказы на несколько десятков тонн закиси азота. Первую партию GM 1 для Luftflotte 2 во Франции подготовила знаменитая фирма IG-Farbenindustrie уже в декабре. Первый эшелон из 8 цистерн вместимостью 30 тонн был готов к отправке 25 декабря 1940 года.

Два снимка Е-4 или Е-7, сделанных на приемном аэродроме люфтваффе осенью 1940 или весной 1941 года. Самолеты несут типовой камуфляж 74/75. Бортовые позывные (Stammkenzeichen) GA+HP и KF+SO. У самолета на переднем плане на верхнем снимке серийный номер W.Nr. 2782.

Me 109Е-1 со снятым двигателем. У самолета желтый руль направления и кончики крыльев.
