Следующей модификацией Me 109 стал Me 109C («Цезарь»), который выпускался в нескольких вариантах (С-1, С-2, С-3 и С-4), но ограниченными партиями. Самолеты Me 109C-1 отличались от предшественников усиленным вооружением, которое состояло из четырех пулеметов MG 17. Кроме того, на самолеты ставился форсированный двигатель Jumo 210G, оснащенный системой впрыска топлива. Остальные варианты (исключая С-3) представляли собой лишь опытные образцы, а, возможно, и вовсе существовали лишь на бумаге. Их отличительной чертой было мощное вооружение. С-2 нес пять пулеметов, а С-4 — четыре пулемета и пушку. Серийно выпускался только Me 109С-3, причем серия насчитывала не более двух десятков машин. От С-1 «Цезарь-3» отличался тем, что в крыльях вместо пулеметов стояли 20-мм пушки MG FF. Поскольку барабан на 60 выстрелов не вписывался в профиль крыла, его пришлось выпустить вниз, прикрыв обтекателем. Похожим образом позднее поступили в отношении «Эмиля».

Два сравнительных снимка. Вверху: Me 109В с укороченными предкрылками. Внизу. Me 109С-1 с новыми балочными крестами на нижней стороне крыльев. Видны отверстия для пулеметов.

В качестве прототипов «Цезаря» выступали три самолета: Me 109V17 W.Nr. 1776 D-IMYS (позднее ТК+НК) с двигателем Jumo 210D и четырьмя пулеметами, Me 109V18 имевшим аналогичную конфигурацию, и Me 109V19 W.Nr. 1720, оснащенный двигателем Jumo 210G, и имевший крыло новой конструкции (Waffenfluegel). Крыло V19 было спроектировано таким образом, что в нем можно было на выбор устанавливать пулемет MG 17 или пушку MG FF. Боекомплект пушки 60 выстрелов, пулемета 420 выстрелов. Поскольку конструкция крыла не позволяла разместить ленту рядом с пулеметом, конструкторам пришлось пойти на необычное решение. Ленту растянули вдоль всей длины крыла вдоль лонжерона, уложив ее на подающих роликах, установленных у основания и в конце крыла. Пулеметная лента шла от конца крыла к его основанию, там делала поворот и снова шла к концу крыла до пулемета. Несмотря на необычность, подача ленты работала достаточно надежно и подобная схема применялась почти до самого конца выпуска серии Me 109E.

Среди трех прототипов образцом для Me 109C-1/C-3 послужил Me 109V19.

В одном из рапортов RLM, написанных в октябре 1937 года, сообщалось, что пробные полеты трех прототипов состоятся в ноябре 1937 года (V19) и в январе 1938 года (V17 и VI8). К сожалению, нам не известно, удалось ли соблюсти указанные сроки, но с уверенностью можно утверждать, что в отношении VI7 планы были сорваны, поскольку первый полет машина совершила лишь в феврале 1938 года, то есть сроки были сорваны на месяц. Похожая история могла случиться и с двумя остальными прототипами. Так или иначе, но испытания провели в период с ноября 1937 по конец февраля 1938 года, следовательно, выпуск серии начали весной 1938 года. Серия была небольшой — на заводе в Регенсбурге собрали всего 55 машин, после чего производственные мощности переключились на выпуск Me 109D.

Кроме вооружения на «Цезарях» было еще несколько нововведений. В направлении хвостовой части перенесли гнезда заправки кислородной системы и зарядки аккумулятора. Кроме того, изменения затронули приборную доску в кабине самолета.

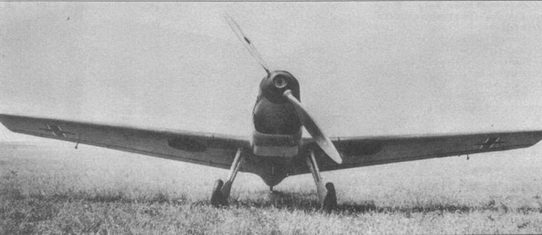

Еще два сравнительных снимка: «Берта» и «Дора» анфас. Вверху тот же Me 109В. Внизу Me 109D с опознавательными знаками, характерными для 1940 года. Учитывая старый камуфляж, можно заключить, что снимок сделан в октябре-ноябре 1939 года. На радиаторе видна нетипичная граница раздела верхнего (70/71) и нижнего (65) камуфляжа. Обратите внимание на выхлопные патрубки, характерные для самолетов с двигателем Jumo, выпущенных в 1938 году.

За «Цезарем» последовала «Дора» — Me 109D. Эта модификация представляла собой не столько попытку усовершенствовать конструкцию самолета, сколько унифицировать и привести к общему знаменателю все многочисленные накопленные изменения, чтобы облегчить крупносерийный выпуск. «Дора» появилась из-за того, что еще не был готов двигатель DB 601, который предполагалось ставить на самолет в дальнейшем. Поэтому на самолете стоял слабый, но сравнительно надежный мотор Jumo 210D. Двигатель обладал стартовой мощностью 580 л.с., а максимальную боевую мощность 640 л.с. развивал на высоте 2700 метров. В то же время, установленный на Me 109C двигатель Jumo 210G, который максимальную боевую мощность 670 л.с. развивал на высоте 3900 м, а на высоте 1200 метров мог развить 730 л.с. Однако выпуск двигателя Jumo 210G ограничивали, ожидая переход на Jumo 211. Результатом всех этих планов стал полный отказ от Jumo 210G, а также от его еще более мощного и еще более ненадежного Jumo 210F (стартовая мощность 1000 л.с., боевая мощность у земли 800 л.с., боевая мощность на высоте 5300 м 760 л.с.) в пользу продвинутого двигателя Jumo 211 А.

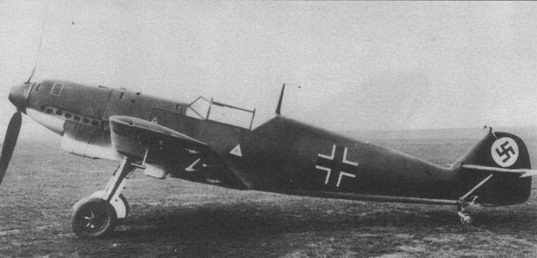

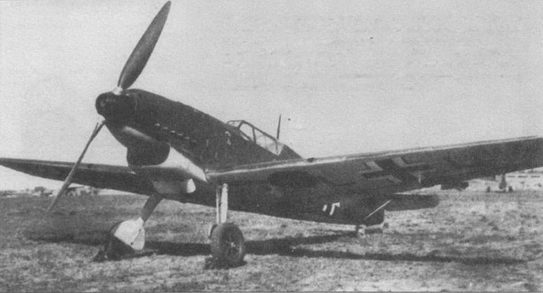

Два «Цезаря», 1938 год. Вероятно, самолет на нижнем снимке — один из прототипов V18 или V19. Самолет вверху — серийный Me 109С-1. Видны все эксплуатационные надписи, хотя не все из них можно прочесть.

Красный киль с черной свастикой (Hakenkreuz) в белом круге уступил место стандартной окраске с черной свастикой. Эта «красная 11», по-видимому, принадлежала 1./JG 132 «Richthofen» в конце лета 1938 года. Обратите внимание, бортик хвостового колеса подчеркнут белой полосой, что очень необычно для люфтваффе.

Незадолго до появления Me 109D появился доработанный вариант двигателя Jumo 210D — Jumo 210Da мощностью 700 л.с., хотя и развиваемой лишь на небольших высотах. Двигатель позволял поправить летные качества самолета, ухудшившиеся в ходе серийного выпуска. Позднее, уже в конце 1939 года на большинстве «Дор» изменили выхлопные коллекторы на унифицированные с двигателем DB 601 с уплощенными патрубками, что увеличило скорость самолета где-то на 10 км/ч. Скорее всего, эту переделку провели в соответствии с программой унификации Umbausatz.

В ходе выпуска и последующей эксплуатации в конструкцию Me 109D внесли новые изменения. В частности самолеты оснастили люнетным прицелом Abschussrohr с электрической подсветкой, предназначенный для стрельбы ночью. Испытания нового прицела на Е-Stelle в Рехлине начались в декабре 1939 года на базе Бранденбург-Брест, где дислоцировалась одна из эскадрилий IV(J)/ JG 2. Первые пять прицелов установили 21 декабря, вскоре установили еще 8 прицелов. В результате все самолеты эскадрильи оказались оснащенными ночными прицелами. Результаты испытаний показали, что прицелы не оправдали возлагаемых на них надежд. Но несмотря на неудачу, перспективность направления была подтверждена и начались интенсивные совершенствования прицела.

Два оружейника заряжают пулеметы MG 17, в то время как оберфельдфебель (cидит на крыле) регулирует впрыск то/пива, появившийся на Me 109C-1. Эта машина с нарисованной акульей пастью принадлежала 2./JG 71, ставшей позднее II./JG 51 Мelders.

Заметные выхлопные патрубки были отличительной особенностью Me 109С. Надпись красными буквами вокруг отверстия Pressluft f. MG 150 atu.
