Me 163 ракетный истребитель Люфтваффе - pic_138.jpg

Пушка МК 108 в орудийном отсеке.

Me 163 ракетный истребитель Люфтваффе - pic_139.jpg

1. Таблица SZKK 5. 2. Главный выключатель. 3. Переключатели Р1. 4. Основание прицела. 5. Верньер. 6. Ручка KG 12Е. 7. Кнопка А. 8. Гашетка.

Принцип действия двигателя HVVK 109-509

Двигатель работал на принципе выброса под большим давлением газов, образовывавшихся в результате сгорания двухкомпонентного топлива. Компонент T-Stoff представлял собой смесь из 80 % перекиси водорода и присадок в виде 8-гидроксихинолина (C9H7ON) и пирофосфата, а также стабилизатора соды. Смесь представляла собой прозрачную жидкость. Компонент C-Stoff представлял собой смесь, состоявшую из 30 % гидразина (N2H4H2O), 57–58 % метанола (СН3ОН) и 12–13 % воды, плюс медно-калиевый цианид (2,5 г/л). Опыты показали, что наиболее эффективна смесь из 10 весовых частей T-Stoff и 3,6 частей C-Stoff. Реагируя, топливо сгорало до азота (N2), двуокиси углерода (СО2) и воды (Н2О). Температура сгорания достигала 1800 °C, давление 19 атм. Скорость истечения продуктов сгорания из сопла 1700 м/с. При малой тяге газ был ярко-красного цвета, а при максимальной тяге — светло-желто-зеленый, почти бесцветный.

Промежуточные насосы, подающие компоненты в камеру сгорания, отбирали мощность у осевой турбины, работавшей на энергии разложения Т-Stoff (450–500 °C, 15 атм при полной тяге). Для разложения T-Stoff использовался катализатор — смесь бихромата натрия, хромата натрия и 3 % водного раствора гидрата натрия. Эта смесь пропитывала основу из портландцемента. В камеру разложения (испаритель) Т-Stoff подавался под давлением.

Функционально двигатель можно разделить на отдел нагнетающих насосов, регулятор подачи топлива и рабочую камеру. Конструктивно двигатель разделялся на переднюю и заднюю часть.

Передняя часть состояла из двух секций. В первой секции находились насосы с вращающей их турбиной, испаритель, в котором образуется газ, вращающий турбину, а также пусковой двигатель, запускающий насосы и турбину. Вторая секция включала в себя регулятор подачи топлива. Задняя часть представляла собой рабочую камеру и сопло.

Насосное отделение включало в себя два насоса, подающие оба компонента топлива в рабочую камеру. Насосы располагались по противоположным сторонам от вращающей их турбины. Насосы состояли из двухступенчатых сферических выравнивателей и одноступенчатого 6-лопастного компрессора. Стартер представлял собой электродвигатель мощностью 0,75 кВт (позднее 1,0 кВт), соединенный сцеплением с насосом T-Stoff.

Испаритель служил для разложения T-Stoff на воду и кислород с помощью катализатора. Образующиеся при этом газы вращали турбину.

Регуляторы подачи топлива позволяли регулировать объем топлива, поступающий в рабочую камеру. Кроме того, регуляторы выдерживали оптимальную пропорцию между T-Stoff и C-Stoff. Излишки компонентов сбрасывались обратно в топливные баки.

Запуск двигателя и регулировка тяги осуществлялась с помощью тяг, присоединенных к регуляторам. В кабине пилота тяга соединялась с ручкой газа, похожей на аналогичную у самолетов с поршневыми моторами. После того, как ручка переводилась в положение «пуск», начинал работу стартер, вращающий насосы и турбину. Дальнейшее движение ручки открывало кран T-Stoff и компонент начинал поступать в испаритель со скоростью 7 л/мин. Турбина начинала вращаться, приводя в действие помпы. При наборе турбиной более 6000 об./мин, двигатель уже не нуждался в стартере. Дальнейшее движение ручки газа открывало кран C-Stoff. Поток T-Stoff увеличивался, что в еще большей мере раскручивало турбину. Оба компонента топлива поступали в рабочую камеру, где между ними начиналась химическая реакция с образованием раскаленных газов. Газы вырывались из сопла, разгоняя самолет.

При максимальной тяге расход Т-Stoff в испарителе достигал 21 л/мин. Подачу компонентов топлива в рабочую камеру осуществлялось через 12 форсунок, разделенных на три группы: 1-я группа из двух форсунок, 2-я группа из 4 форсунок и 3-я группа из шести форсунок. Положение ручки газа определяло число форсунок, через которые компоненты топлива подавались в рабочую камеру. В 1-м положении ручки работали две форсунки. Во 2-м положении ручки к ним прибавлялись 4 следующие форсунки, и наконец, в 3-м положении к уже работающим шести форсункам присоединялись шесть оставшихся.

Очень любопытно было организовано охлаждение рабочей камеры двигателя. Внутренняя часть камеры была двойной. Между внутренней и наружной стенками протекал T-Stoff. Температура компонента достигала 80 °C. Чтобы избежать напряжений, вызванных неравномерным нагревом, обе трубы могли перемещаться вдоль оси двигателя. В месте соединения имелся асбестовый уплотнитель.

Me 163 ракетный истребитель Люфтваффе - pic_140.jpg

Двигатель Walter HWK 109-509А-1, стоявший на Me 163В-1. У «Кометы» демонтирована задняя секция фюзеляжа.

Комета глазами пилота

Капитан Эрик М. Браун так описал свой первый полет на Me 163B.

Первый полет на Me 163B в Англии проводился на буксире у «Спитфайра». Испытывалась устойчивость самолета. Старт прошел не чисто, «Комета» несколько раз подпрыгивала, прежде чем окончательно оторвалась от земли. Во время разбега не было проблем с управлением, поскольку хвостовое колесо управлялось. Взлетел без использования закрылков, а триммеры стояли в нейтральном положении. Оторвавшись, «Комета» начала набирать высоту. Где-то на 9 метрах я сбросил колесную тележку. В этот момент «Спитфайр» также оторвался от земли и мы начали набирать высоту.

На высоте 4900 м я сбросил буксировочный трос и начал самостоятельный полет. «Комета» легко реагировала на движение рулей и была устойчивой во всех плоскостях. Я не ощущал, что самолет не имеет полноценного хвостового оперения.

Посадка прошла труднее взлета из-за ограниченной видимости вниз. Я сделал большой круг над аэродромом и зашел на посадку под очень малым углом атаки. На подходе выпустил закрылки. Это было сделать тяжеловато, так как насос системы выпуска располагался под левой рукой. Следовало повернуть кран на 180°, а затем сделать 6 качаний до полного выхода закрылков. Закрылки увеличили угол атаки. Скорость самолета в этот момент составляла около 210 км/ ч. Затем я выпустил полоз и пошел над самой землей. Касание состоялось при скорости 185 км/ч. Первым земли коснулось хвостовое колесо, после чего «Комета» опустила нос и гладко коснулась земли. Самолет начал резко терять скорость и валиться то на одно, то на другое крыло. Я активно действовал элеронами, стараясь не допустить удара крылом о землю. Наконец, элероны перестали действовать и «Комета» легла на землю одним крылом, но продолжала плавно идти вперед. Всего пробег составил 370 м от точки касания до полной остановки. Я остался доволен, что сумел обойтись без травм, так как был наслышан, что многие немецкие пилоты повреждали позвоночник при посадке.

Мой полет продлился 25 минут и доставил мне много удовольствия.

Me 163 ракетный истребитель Люфтваффе - pic_141.jpg

Me 163 B-l (13)-2./JG 400, Леибциг-Брандис, 1945 г.

Me 163 ракетный истребитель Люфтваффе - pic_142.jpg

Размещение эксплуатационных надписей на Me 163В

Me 163 ракетный истребитель Люфтваффе - pic_143.jpg
Me 163 ракетный истребитель Люфтваффе - pic_144.jpg

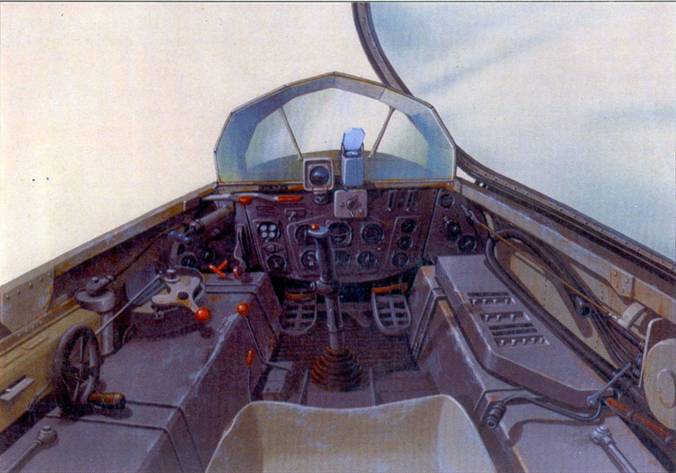

Кабина Me 163В:

1. Прицел Revi 16В, 2. 90-мм бронестекло. 3. Панель устройство FuG 25а. 4. Вариометр. 5. Указатель запаса топлива. 6. Указатель тяги. 7. Указатель кислородной системы. 8. Термометр. 9. Регулятор подачи кислорода. 10. Манометр кислородной системы. 11. Трубка кислородной системы. 12. Оконцовка кислородной системы. 13. Топливопроводы. 14. Передний правый бак T-Stoff. 15. Рычаг аварийного сброса фонаря. 16. Пульт радиостанции FuG 16ZY. 17. Провод шлемофона. 18. Регулируемое кресло. 19. Указатель расхода топлива. 20. Тахометр. 21. Ручка управления. 22. Кнопка перезарядки пушек. 23. Альтиметр. 24. Ручной насос выпуска закрылков. 25. Рукоятка закрылков. 26. Включатель стартера. 27. Ручка регулятора тяги. 28. Маслобак. 29. Передний левый бак T-Stoff. 30, Маховик-регулятор триммеров. 31. Топливопроводы. 32. Пульт управления триммерами. 33. Указатель нагрузки, 34. Манометр системы выпуска шасси. 35. Манометр пневмосистемы. 36. Клапан гидравлической системы. 37. Рукоятка выпуска шасси. 38. Рычаг аварийного сброса топлива. 39. Бортовой хронометр. 40. Указатель положения шасси. 41. Замок фонаря. 42. Ручка открытия фонаря. 43. Спидометр. 44. Буссоль. 45. Горизонт.
