Me 163 ракетный истребитель Люфтваффе - Страница 17

J8M1, брошенный ни базе NAS Clenview, поблизости от Чикаго.

11 апреля 1945 года двигатель KR-10 (Току Ро 2) был готов для практических испытаний. В это время состоялось совещание, в котором анализировались возможности ускорения хода работ. Организатором совещания выступил командир 312-го кокутая, капитан Сибата, который должен был стать командиром первой части, оснащенной J8M1. На совещании прозвучало, что двигатель сможет непрерывно работать не менее двух минут, причем его можно уже сейчас ставить на самолеты. На 22 апреля запланировали первый полет, который провести не удалось. Установленный на самолет двигатель взорвался во время наземных испытаний. Тем временем пришлось в очередной раз переносить исследовательскую базу. Коллектив профессора Касаи перебрался из Нацусимы в Ямахиту, префектура Хакоме, а коллектив фирмы Мицубиси оказался в Мацумото, где руководство армейской авиации организовало научно-исследовательский центр, тесно сотрудничающий с фирмой.

На протяжении мая и июня оба коллектива напряженно работали. В Ямахите сумели добиться, чтобы двигатель работал четыре минуты, в то время как двигатель из Мацумото мог выдержать только 3 минуты работы. Было принято решение испытать оба двигателя на практике. На J8M1 установили двигатель из Ямахиты, а двигатель из Мацумото смонтировали на Ки-200. В начале июля 1945 года J8M1 доставили на береговой аэродром в Йококу. Выбор площадки объяснялся с одной стороны ее близостью к исследовательскому центру, а с другой стороны учитывалась высокая вероятность вынужденной посадки. При этом шансы пилота уцелеть росли в случае приводнения. Первые пробы установленного двигателя закончились проблемами. Сгорание топлива шло неровно, из сопла двигателя валил ярко-красный дым. В течение двух дней удалось исправить этот недостаток. Вылет назначили на 7 июля. Самолет заправили 580 л компонента Ко и 160 л компонента Оцу. Взлетная масса самолета составила 2450 кг. 7 июля 1945 года в 16:55 командор-лейтенант Тоёхико Инузука запустил двигатель. Разбежавшись на 320 метрах, самолет плавно начал набирать высоту. Оказавшись в 10 метрах над землей, пилот взял ручку на себя, и самолет под углом 45 градусов пошел вверх. На высоте 350 метров двигатель внезапно умолк, но разгона машины хватило для набора высоты 500 метров.

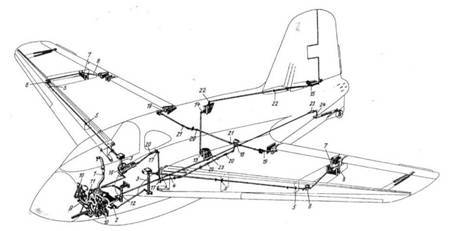

Схема системы управления Me 163:

1. Ручка управления. 2. Рычаг. 3. Валек педали. 4. Муфта. 5. Отверстие в главном лонжероне. 6. Угловая передача. 7. Повес рычага. 8. Тяга элерона. 9. Качалка. 10. Педаль качалки. 12. Ва.1ек рычага. 13. Нижняя тяга руля направления. 14. Верхняя тяга руля направления. 15. Рычаг. 16. Маховик регулировки триммеров. 17. Угловая передача. 18. Угловая передача. 19. Хвостовик. 20. Карданное сочленение. 21. Компенсатор. 22. Компенсатор. 23. Муфта. 24 Рычаг.

Нижняя сторона крыла «Кометы».

Выпущенный посадочный закрылок.

Пилот выровнял самолет и взял обратный курс. Уже на заходе на посадку самолет начало относить на здание, стоящее у края аэродрома. К этому времени самолет уже потерял скорость, поэтому активные маневры были невозможны. В результате крыло зацепилось за стену, машина капотировала. В результате оба крыла разрушились полностью, а фюзеляж рассыпался на несколько частей, разлетевшихся по аэродрому. Инузука умер в госпитале на следующий день. В рапорте сообщалось, что двигатель отказал из-за пузырей воздуха в топливной системе, что нарушило подачу топлива. В результате резкого набора высоты с большим ускорением топливо отхлынуло назад и оголило заборный патрубок. Спустя несколько дней в Ямахите взорвался еще одни двигатель KR-10. При взрыве погиб капитан Седа. Вскоре аналогичная авария имела место в Мацмото. После целой серии аварий, остался всего один двигатель, который планировалось установить на второй самолет, находившийся на аэродроме Касима. Но этим планам сбыться было не суждено, так как война закончилась. К этому времени на заводах Охэ и Нанко построили еще четыре корпуса J8M1, а шесть корпусов находилось на разных стадиях сборки. Закончилась также сборка шести двигателей KR-10, а еще 20 находилось на сборочной линии. К началу лета 1945 года была готова модификация J8M2 «Сюсуй Кай». На этом самолете планировалось установить только одну 30-мм пушку Хо-103. Высвобожденный при этом объем предполагалось потратить на увеличение емкости топливных баков и повышение механической прочности корпуса. В аналогичном направлении развивалась и армейский вариант самолета, для которого появилась модификация Ки-202 «Сюсуй Кай». Армейское командование было склонно увеличить размеры самолета. Для этого на Ки-202 предполагалось поставить новый двигатель Току Ро 3, развивавший тягу 2000 кг. Это задание поступило фирме Мицубиси 1 марта 1945 года. Ки-202 планировалось вооружить двумя 30-мм пушками Хо-155. На вооружение самолет предполагалось принять в 1946 году.

J8M1 одноместный одномоторный среднеплан цельнометаллической конструкции. Закрылки, элероны и руль направления деревянные, обшитые тканью. Фонарь кабины из органического стекла, лобовая часть фонаря из бронестекла. В крыльях два бака для компонента Оцу. Компонент Ко находился в трех (главном и двух дополнительных) баках в фюзеляже. Крылья трапециевидной формы, заклинены под углом к горизонту. Неподвижные предкрылки занимают половину размаха крыла. В основании крыльев стояли 30-мм пушки, стволы которых выступали за переднюю кромку крыла. На передней кромке левого крыла стояла трубка Пито. Двигатель KR-10 (Току Ро 2). Тяга 1500 кг, время работы около 5 минут. Двигатель работал на смеси двух компонентов: Ко (1159 л, 1550 кг) и Оцу (536 л, 480 кг).

Вооружение — две 30-мм пушки Хо-103 (Тип 5), установленные у основания обоих крыльев. Боекомплект 53 выстрела на ствол. Скорострельность 400 выстрелов в минуту, эффективная дальность огня 900 м.

Выпущено:

1. Мицубиси Дзюкогё К.К. (Нагоя) — 7 J8M1, в том числе 1 Ки-200.

2. Дайичи Кайгун Коку Гидзицусё (Йокосука) — 3 MXY8 «Акигуса».

3. Маэда Коку Кенкюдзё (Охэ) — прототип MXY9 «Сюка».

4. Йокои Коку К.К. - 6 Ки-13.

Киль музейной «Кометы» со снятым обтекателем, зализывающим основание киля.

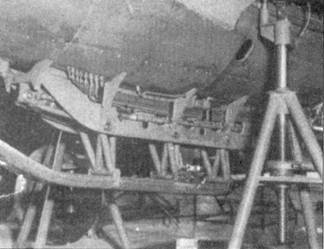

Два снимка посадочного полоза Me 163В-0. Хорошо видно устройство крепления полоза к подфюзеляжной балке.

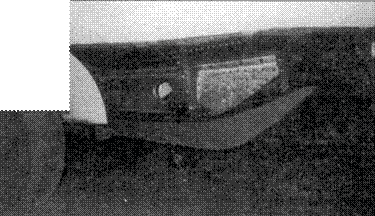

Полоз для посадки.

«Кометы» камуфлировали в соответствии с 8 Os 163 (Os — Oberflaechenschutzliste) с использованием красок, определенных в документе L.Dv. 521/1 (Luft Druckvorschiffen 521/1).

Планер DPS 194, как и другие немецкие планеры, красили в светло-желтый цвет RLM 05 Lasur. Во многих публикациях есть сведения о том, что DFS 194, оснащенный ракетным двигателем, был выкрашен в светло-серый цвет.

Me 163 А красили целиком в светло-серый цвет, вероятно RLM 63 или близкий по оттенку. Первые серийные Me 163B также были светло-серого цвета (точнее, RLM 02). Известен по крайней мере один случай, когда прототип Me 163B был выкрашен светло-голубой краской RLM 65.
