Экипаж танка состоял из четырех человек. В отделении управления, справа по ходу, размещался механик-водитель. В большой башне слева от пушки имелось место командира танка (он же наводчик), а справа — заряжающего. Кроме того, командир мог вести огонь из пулемета в борту башни, а наводчик — из пулемета, установленного справа от пушки. В малой башне размещался четвертый член экипажа — пулеметчик. Вращение большой башни осуществлялось поворотным механизмом, малая поворачивалась вручную, для чего имелись специальные скобы.
Корпус и башня танка Т-12 собирались на специальном каркасе из металлического профиля. Броневые листы, имевшие толщину 22 (вертикальные) и 12 (горизонтальные и наклонные поверхности) мм, крепились к каркасу при помощи заклепок и болтов. Танк изготавливался из обычной конструкционной стали.
В качестве силовой установки использовался авиационный двигатель М-6, который являлся копией французского авиамотора «Испано-Сюиза» 8FB. Он имел восемь цилиндров, водяное охлаждение и мощность 300 л.с. Выпуск М-6 в Советском Союзе вел Государственный союзный завод № 29 «Большевик» в городе Запорожье (ныне украинское ОАО «Мотор-Сич»). При установке двигателя инженеры ХПЗ внесли в конструкцию ряд изменений, связанных, прежде всего, с топливной аппаратурой и системой охлаждения. Емкость бензобака, установленного впереди слева от водителя, составляла 240 л, что обеспечивало запас хода 100–110 километров.
Двигатель оснащался водяным радиатором охлаждения, установленным сразу за кормовым листом корпуса. Воздух для его охлаждения засасывался через отверстие в корме, закрытое сверху броневым козырьком. Выброс воздуха от двигателя осуществлялся через два отверстия в крыше моторного отделения, прикрытых броневыми колпаками.

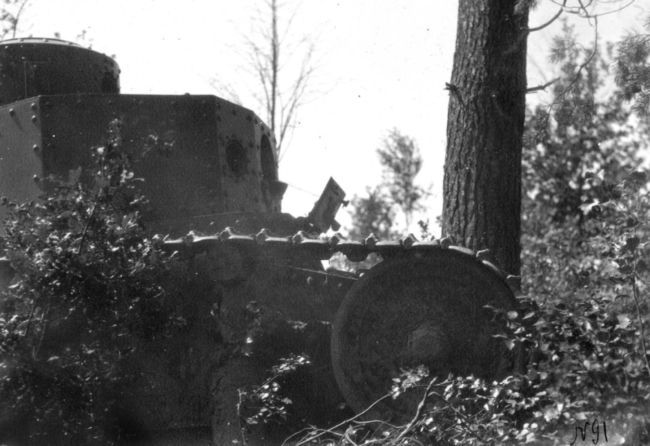

Испытания танка Т-12 под Москвой. Июль 1930 года. На фото машина перед деревом, которое она впоследствии свалила. Пушка еще не установлена (АСКМ).
В ходе испытаний машины систему охлаждения переделали — перенесли в другое место вентилятор, а воздух стал выбрасываться на правый борт танка. Для этого на крыше моторного отделения соорудили специальный кожух круглой формы довольно больших размеров.
Трансмиссия Т-12 включала в себя главный фрикцион, четырехступенчатую реверсную коробку перемены передач обеспечивающей движение на 25, 15, 7 и 2 км/ч с возможностью реверса на всех скоростях, простой дифференциал и ленточные плавающие тормоза, спроектированные инженером В. Заславским. Для управления последними использовались сервоприводы. Конструкция подвески Т-12 была выполнена по схеме танка Т-18. Она состояла (применительно к одному борту) из четырех тележек с двумя сдвоенными опорными катками на каждой, четырех поддерживающих роликов, ведущего и направляющего колес с весьма удачным механизмом натяжения гусениц.
В качестве упругого элемента использовались спиральные пружины. Гусеница шириной 460 мм изготавливалась из довольно массивных литых траков, которые за характерную форму в документах именовались «Орлиный коготь». Удельное давление при погружении гусеничных цепей на 100 мм в мягкий грунт составляло 0,45 кг/см2. Боевая масса танка Т-12 должна была составлять не менее 19,5 т. Однако производилось ли взвешивание полностью укомплектованной машины, автору неизвестно.
Никаких оптических приборов (кроме прицела орудия) танк Т-12 не имел. Наблюдение велось через смотровые щели, закрываемые броневыми заслонками. Машина оснащалась импортным электрооборудованием фирмы «Бош», напряжение бортовой сети составляло 12 В. Никаких средств внутренней и внешней связи на танке не было.
Как и ранее спроектированный в ГКБ танк сопровождения Т-18 (МС-1), Т-12 оборудовался «хвостом». Последний, хотя и позволял машине преодолевать окопы и рвы шириной до трех метров, но увеличивал общую длину машины почти на 700 мм.
По решению Революционного Военного Совета СССР (РВС СССР) параллельно с постройкой опытного образца ХПЗ должен был вести организацию серийного производства новых танков. По первоначальному плану до октября 1930 года планировалось изготовить 15 машин, и с октября 1930-го по сентябрь 1931 года — еще 130. Позднее общее количество запланированных к выпуску Т-12 возросло до 325 штук.
25 декабря 1929 года у начальника УММ РККА прошло совещание, посвященное вопросам танкостроения. На нем обсуждались предварительные планы по выпуску танков на ближайшие четыре года. Выпуск Т-12 предполагался на ХПЗ, броню для него должны были поставлять Ижорский и Чусовской заводы.
Однако уже с самого начала возникли некоторые проблемы. Дело в том, что еще при сборке опытного образца стало ясно, что масса Т-12 окажется выше запланированных изначально 16,5 тонн. В результате, военные стали настаивать на том, чтобы облегчить танк. В первую очередь планировалось это сделать за счет уменьшения толщин брони. Однако переработка конструкции корпуса неизбежно привела бы к увеличению сроков изготовления новых танков.
27 декабря 1929 года прошло совещание о производстве на Ижорском заводе бронекорпусов для танков Т-12 первой серии. На нем присутствовали представители Ижоры и ХПЗ, которые после всестороннего обсуждения проблемы пришли к следующему:
«1. Принимая во внимание, что работы по опытной машине еще не закончены с одной стороны, и Ижорскому заводу необходимо провести опыты с броневой сталью 22 мм толщины с другой, целесообразно использовать имеющийся промежуток времени до генерального испытания Т-12 для изготовления опытного броневого корпуса по чертежам, не предусматривающим изменений Т-12.
2. Для производства первой серии с целью изучения наибольшей успешности работы, Ижзавод доставляет ГХПЗ бронекорпуса в собранном виде.
3. Для своевременного выполнения заказа первой партии машин, по мнению Ижзавода, необходимо не позже 30.1.30 г. получить рабочие чертежи броневых листов и техусловия на броневую сталь.
4. В связи с наметившейся необходимостью уменьшения веса машины, желательно срочное разрешение вопроса о толщинах брони. Работа велась под определенный размер броневой стали, вопрос о толщинах имеет большое значение для заготовки рабочих чертежей».
Однако даже такое простое вроде бы требование, как обеспечение Ижорского завода необходимыми ему чертежами, оказалось трудновыполнимым для ХПЗ. Так, на запрос Ижоры о получении комплекта чертежей Т-12 для окончательной разметки бронелистов, руководство Государственного Харьковского паровозостроительного завода сообщило, что не имеет ни одного «свободного экземпляра чертежей, могущих быть высланными, и напечатание их связано с большими трудностями в связи с работами по расширению как завода, так и тракторного цеха». Дирекция ХПЗ предложила ижорцам взять чертежи в артиллерийском управлении РККА, «куда их отправили в трех экземплярах».
12 февраля 1930 года руководство УММ РККА направило в орудийноарсенальный трест и конструкторское бюро ХПЗ письма, в которых требовало переработать конструкцию бронекорпуса Т-12 «на толщину бортов и башен до 20 мм, крыши до 8 мм с соответствующим облегчением каркаса с тем, чтобы общий вес машины был обязательно приведен к 17,5 т».
Между тем, опытный образец танка Т-12 с конца декабря 1929 года начал первые пробные пробеги по заводскому двору и окрестностям предприятия. Однако эти испытания шли не очень гладко — большую часть времени приходилось чинить танк, нежели его испытывать. Так, в акте № 5 об испытаниях машины 1—12 за 17, 20, 21 февраля 1930 года, подписанным помощником начальника тракторного участка Махониным и конструктором Алексеенко, говорилось:
Танк Т-12 на испытаниях — машина валит дерево. Июль 1930 года. Как и предыдущий снимок, фото сделано в окрестностях Москвы (АСКМ).
«К 17.2.30 г. танк подготовлен после поломки 30.01.30 г. Испытания прерывались необходимостью устранять течи в шлангах водяных трубопроводов. Прорыв шлангов объясняется как недостаточной их прочностью, так и большим давлением воды в трубопроводе.
