5. Схема рулевого управления на две пары поворотных колес конструктивно неудачна, рулевое управление требует больших усилий.

6. Передача на ведущие колеса (гитары) неудобна, а расположение гитары заднего колеса за очертанием корпуса, даже при наличии роликов, не предохраняет ее от поломок.

7. Переход с колес на гусеницы сложнее, чем у танка Кристи, и требует большего времени, так как дополнительно необходимо ставить одну пару колес.

8. Исходя из вышеизложенного Комиссия считает, что автор конструкции Д-38 т. Дыренков, имея задание создать на основе танка Кристи машину усовершенствованной конструкции с 37-мм и 76-мм пушками, с поставленной задачей не справился.

Комиссия считает совершенно нецелесообразным осуществление изготовления опытного образца по проекту т. Дыренкова, и рекомендует все дальнейшие работы по танку Д-38 прекратить».

Поэтому дальнейшие работы по Д-38 прекратили, а к началу 1932 года интерес Дыренкова к проектированию «маневренных» танков вообще сильно охладел. Но еще год его конструкторское бюро занималось выполнением различных проектов (а их было немало: наибольший известный автору индекс — Д-46) для Красной Армии. Справедливости ради следует сказать, что большинство их осталось либо только на бумаге или как Д-4 воплотились в груду неработающего железа. К серийному производству в ограниченном количестве принятии только броневики Д-8/Д-12 и мотоброневагоны Д-2.

21 ноября 1932 года начальник управления механизации и моторизации РККА И. Халепский подписал приказ № 095, в котором говорилось:

«Согласно приказания Народного комиссара по военным и морским делам, опытно-конструкторское и испытательное бюро УММ считать расформированным с 1.12.1931 г…

Весь личный состав бюро, за исключением Начальника Бюро, временно, до моего распоряжения, остается в ведении директора завода Можерез для окончания работ по заданиям НТК УММ».

К этому времени по машинам Д-4 и Д-5 были выполнены следующие работы: «Танк-вездеход Д-5 — приготовлены листы для разметки корпуса. Изготовлены рамы подъема мостика с пригонкой деталей, переделана и заварена с разметкой под обработку коробка подъемного мостика. Все детали, изготовленные на кооперированных заводах, подготовлены для сборки. Изготовлен макет корпуса с башнями. Часть деталей, заказанная на заводах Ростовский и Ижорский, еще не досланы. Все заказы и работы приостановлены.

Танк-вездеход Д-4 — имеется изготовленный корпус танка с башнями, мостиками, направляющими колесами, гусеницами и деталями механизмов в разобранном виде. Часть деталей переделаны для Д-5. Моторы установлены на Д-6 и Д-2 (опытные образцы мотоброневагонов конструкции Н. Дыренкова. — Прим. автора). С производства опытная единица снята как год и подлежит разборке».

Однако Дыренков пытался «пропихнуть» какие-то свои разработки для нужд ОГПУ, представляясь при этом «консультантом управления моторизации и механизации Красной Армии». По этому поводу 8 февраля 1933 года руководство УММ РККА направило начальнику транспортного отдела ОГПУ следующее письмо:

«По имеющимся в УММ РККА данным, гр. Дыренков Н.И. в настоящее время именует себя консультантом УММ, выступая таким образом в официальных документах.

УММ РККА доводит до Вашего сведения, что гр. Дыренков в УММ не работает, и поручений ему в качестве консультанта УММ не давало. С 1.12.1932 г. УММ РККА прекратило все работы с гр. Дыренковым».

Чем занимался Н. Дыренков после того, как от его услуг отказались военные, неизвестно. В 1937 году он был арестован, а затем расстрелян.

В руководстве РККА также рассматривались вопросы о принятии на вооружение маневренных танков иностранного производства, прежде всего английского. Выше уже указывалось, что в качестве «маневренных» рассматривались британские танки МК-А, МК-В и МК-С, а также MK-I MK-I MK-II. Если первые являлись продуктом Первой мировой войны, то три последних были разработаны в 1920-е годы. История их появления такова.

В 1923 году фирма «Виккерс» предложила свой образец танка, предназначенный для замены устаревших машин периода Первой мировой войны. После рассмотрения проекта танк приняли на вооружение, причем прототип как таковой построен не был. Эти машины получили обозначение MK-I, а в армии их называли «Виккерс-средний». Всего было изготовлено 27 штук, причем два первых изготовили из обычной стали.

По компоновке MK-I представлял собой машину с размещением моторного отделения спереди, боевого в центре и трансмиссионного сзади. Танк оснащался карбюраторным восьмицилиндровым двигателем воздушного охлаждения «Армстронг-Сидли» мощностью 90 л.с., установленным в корпусе спереди слева.

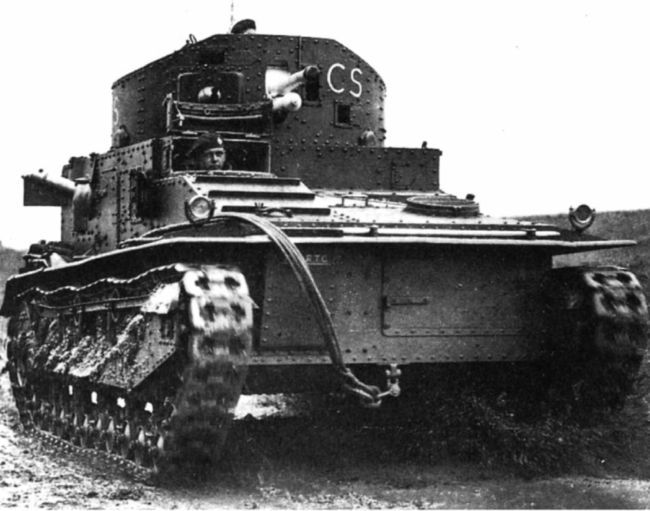

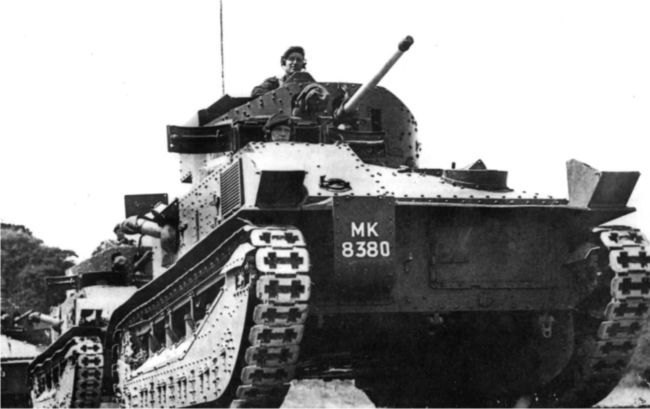

Танки MK-I (верху) и МК-II** (внизу) на учениях английской армии. Хорошо видна разница в форме бортовых экранов защиты ходовой части и бронировке передней части корпуса.

Он довольно эффективно работал и в жарком, и в холодном климате, но потреблял слишком много масла. Двигатель оснащался двумя карбюраторами «Хобсон», каждый из которых питал один блок цилиндров. Топливо находилось в трех баках — один размещался в передней части корпуса и два основных — в корме. Коробка перемены передач обеспечивала 4 скорости вперед и 1 назад. Так как ведущие колеса размещались в корме, то передача крутящего момента от двигателя осуществлялась двойным карданным валом, который шел над днищем машины.

Корпус MK-I собирался из 6,5 мм броневых лисов, установленных на каркасе при помощи заклепок и болтов. В отличие от английских танков Первой мировой, машина получила вращающуюся башню. Последняя представляла собой увеличенную башню бронеавтомобиля «Ролс-Ройс» диаметром 1,8 м. В ней устанавливалась 47-мм (3-фунтовая) пушка, бронебойный снаряд которой имел начальную скорость 525 м/с и на дистанции 450 м пробивал 25 мм броню.

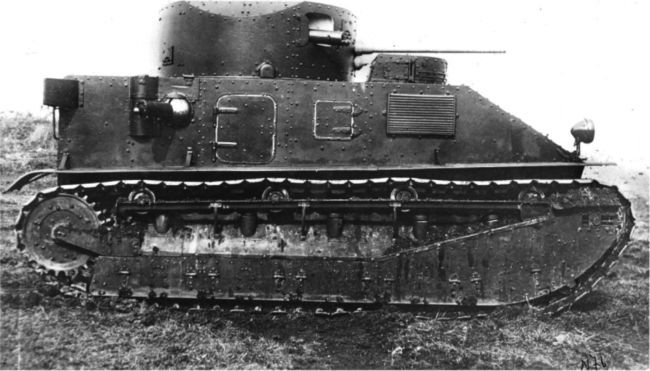

Танк MK-II, показанный представителям закупочной комиссии СССР, вид справа (АСКМ).

Вращение башни и наведение орудия по вертикали осуществлялась механическим поворотным и подъемными механизмами. В боекомплект входили только выстрелы с бронебойными снарядами, которые укладывались на стенках и полу боевого отделения.

Кроме орудия, MK-I имел два пулемета «Виккерс» с водяным охлаждением, установленные в шаровых установках в бортах корпуса. Также танк комплектовался пулеметом «Гочкис» с воздушным охлаждением. Он предназначался для стрельбы по самолетам. Для его установки имелось три точки в бортах и крыше башни.

Корпус MK-I состоял из соединенных на каркасе заклепками листов гомогенной броневой стали толщиной 6,5 мм. Кормовая часть, где находилось боевое отделение, представляла собой «коробку» с дверью для доступа экипажа сзади и люками меньшего размера в бортах. Водитель занимал узкую кабину в этой коробке спереди справа, за наклонной бронеплитой.

Ходовая часть (применительно к одному борту) состояла из пяти основных тележек (по два катка), также передней и задней тележек (по одному катку), четырех поддерживающих роликов, направляющего и ведущего колес. Гусеница собиралась из штампованных траков. Экипаж MK-I включал пять человек: механика-водителя, командира, артиллериста и двух пулеметчиков. При массе в 11,7 т «Виккерс-средний» был довольно «шустрым», развивая скорость в 29 км/ч, что для того времени было очень неплохим показателем.

Следует сказать, что условия работы экипажа MK-I были ужасными — жар и выхлопные газы от двигателя часто приводили к потере сознания у танкистов. Также это затрудняло и управление танком — сильный шум работающего двигателя мешал связи между членами экипажа. Приходилось на механиков-водителей одевать нечто вроде кожаных вожжей, дергая за которые, командир указывал выбранное направление. Неудовлетворительным был обзор с места водителя — последнему часто приходилось высовываться наружу через люк.
