320 IF A(X) =B(Y) THEN PRINT "-"; ELSE PRINT "*";: E=1

330 IF X=M THEN 360 ELSE X=X+1

340 IF Y=N THEN 360 ELSE Y=Y+1

350 GOTO 320

360 PRINT" 0 0": PRINT: PRINT: PRINT "Файл"

370 IF E=0 THEN PRINT "соответствует!": PRINT: PRINT: END

380 PRINT "не соответствует!": PRINT: PRINT: BEEP: END

390 REM COPYRIGHT (c)1996 Patrick GUEULLE

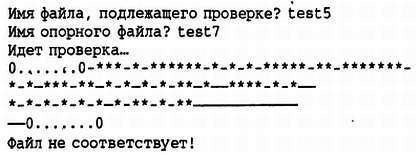

Ниже представлен результат, полученный при сравнении явно различных файлов TEST5.CAR И TEST7.CAR.

Магнитные карты и ПК - _100.jpg

Теперь покажем результат, полученный при сравнении двух идентичных файлов. В обоих случаях отчет обязательно появляется по окончании выполнения программы.

Магнитные карты и ПК - _101.jpg

4. Копирование, кодирование, стирание

В этой главе мы затронем тему, которую некоторые считают запретной. Общеизвестно, что магнитные карты по своей природе — носители информации с совершенно свободным доступом для считывания и записи. Предполагается, что устройства кодирования не должны оказаться в руках любого желающего, но, несмотря на это, мы собираемся рассказать, как построить их наипростейшим способом.

Естественно, мы позволили себе заняться этой темой только после того, как убедились, что подобное действие не потребует доступа к конфиденциальной информации или использования компонентов, запрещенных к продаже или хранению.

В конце концов, мы уже поступали так несколько лет назад, когда взялись обучить наших читателей считывать и записывать информацию на чип-карты.

С другой стороны, мы решительно не можем согласиться, что так называемые важные приложения настолько уязвимы, что любой дилетант способен взломать их с помощью простой магнитофонной головки, подключенной к ПК. Если бы это было так, все секреты уже давно стали бы общим достоянием.

ДОЛЖЕН ЛИ КОДЕР БЫТЬ ОБЯЗАТЕЛЬНО АВТОМАТИЗИРОВАННЫМ?

Хотя это мнение широко распространено (и не без оснований), ответ на него отрицательный. В самом деле, на рынке встречаются считывающие и записывающие устройства (кодеры), работающие при проведении карты вручную. При этом в них используются некоторые технические хитрости, которыми не запрещено воспользоваться и нам.

Автоматизированная версия, бесспорно, имеет то преимущество, что обеспечивает постоянную и точную скорость прохождения карты перед записывающей головкой. Однако можно получить сравнимый результат и при помощи простого датчика, способного постоянно улавливать точное положение карты.

Если только в кодирующих схемах будет использован весь этот опыт, то запись, осуществленная вручную, окажется так же стабильна, как и в автоматизированном варианте. Рискуя вызвать гнев специалистов, мы все-таки зададимся вопросом: «А так ли уж необходимо стабильное кодирование?»

И снова ответом будет категорическое «нет» — по крайней мере, для наиболее распространенного случая, когда карта предназначена для считывания в ручном считывающем устройстве.

Ручные считывающие устройства, начиная с описанных в главе 3, настолько «терпимы» к скорости прохождения карт и ее изменениям, что без проблем воспринимают карты, стабильность параметров кодирования которых катастрофична.

Как ни странно, это распространяется и на значительное число автоматизированных считывающих устройств просто потому, что они часто построены на тех же самых схемах декодирования, что и ручные! Как говорится, кто может больше, тот может и меньше; кстати, такой метод работы повышает надежность и экономит средства. Так зачем от него отказываться?

Единственное настоящее неудобство такого подхода заключается в невозможности автоматического отсеивания подозрительных карт или, наоборот, появляется возможность отсеивания и некоторого числа вполне нормальных карт со всем вытекающим отсюда недовольством пользователей.

В качестве резюме можно сказать, что применение для кодирования той же самой простейшей механики, что и для считывания, допустимо только в теории, но никак не на практике.

ТРАНСФОРМАЦИЯ СЧИТЫВАЮЩЕГО УСТРОЙСТВА В КОДЕР

Несмотря на все вышесказанное, не стоит и мечтать напрямую использовать для кодирования устройство, которое уже послужило нам для считывания.

Этого не следует делать по той простой причине, что для считывания мы применяли головку от кассетного магнитофона, воздушный зазор которой едва покрывает половину ширины дорожки.

Без сомнения, удобно иметь одновременно головки для считывания и для записи. Поэтому лучше остановиться на решении, состоящем в добавлении записывающей головки к уже существующему считывающему устройству.

Учитывая ограничения, налагаемые шириной дорожки, речь может идти практически только о головке записи-считывания от катушечного монофонического двухдорожечного магнитофона.

Мы проводили весьма успешные эксперименты с помощью допустимо изношенной головки, снятой со старого магнитофона Sony (сопротивление приблизительно 400 Ом), а также другой настолько старой головки, что нам не удалось выяснить ее происхождение (сопротивление 2700 Ом).

Адаптация к существующему считывающему устройству состоит в том, чтобы установить записывающую головку точно напротив считывающей.

Если вам повезло и у вас есть промышленное считывающее устройство с двумя головками, считывающее карты вне зависимости от направления их вставления, то для установки записывающей головки вместо одной из считывающих достаточно изготовить несложную адаптирующую подставку.

Если вы предпочли построить самодельное считывающее устройство по чертежам, приведенным в данной книге (рис. 3.13), то для его доработки достаточно вырезать окошко в пластине, противоположной считывающей головке (деталь В) и зафиксировать на ней записывающую головку с помощью маленьких алюминиевых уголков.

Как это выполнить, показано на рис. 4.1–4.3.

Магнитные карты и ПК - _102.jpg

Рис. 4.1. Вариант установки записывающей головки на промышленном считывающем устройстве

Магнитные карты и ПК - _103.jpg_0

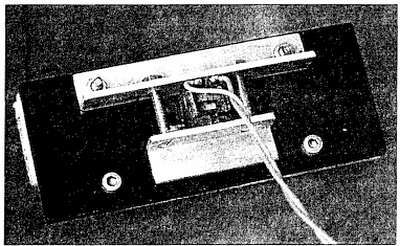

Рис. 4.2. Установка записывающей головки на самодельном считывающем устройстве

Магнитные карты и ПК - _104.jpg

Рис. 4.3. Самодельное устройство записи-считывания (вид сверху)

Отметим, что для обоих случаев не требуется пружинящий головкодержатель, поскольку карта может прижиматься к записывающей головке за счет головки считывания. Необходимо только, чтобы записывающая головка немного (приблизительно на 2 мм) выступала в окошко за внутреннюю поверхность крепежной пластины.

Конечно, необходимо предусмотреть средства регулировки как для центрирования головки напротив дорожки, так и для обеспечения надежного контакта с картой.

Как правило, для этого достаточно, чтобы диаметры отверстий с запасом превышали диаметры крепежных винтов; можно также использовать несколько шайбочек.

УНИВЕРСАЛЬНЫЙ УСИЛИТЕЛЬ ЗАПИСИ

Запись информации на карту с изменением направления магнитного потока предполагает, что ток должен протекать через обмотку головки в двух направлениях. Запись должна осуществляться до насыщения, величина тока будет существенно больше, чем при аудиозаписи.
