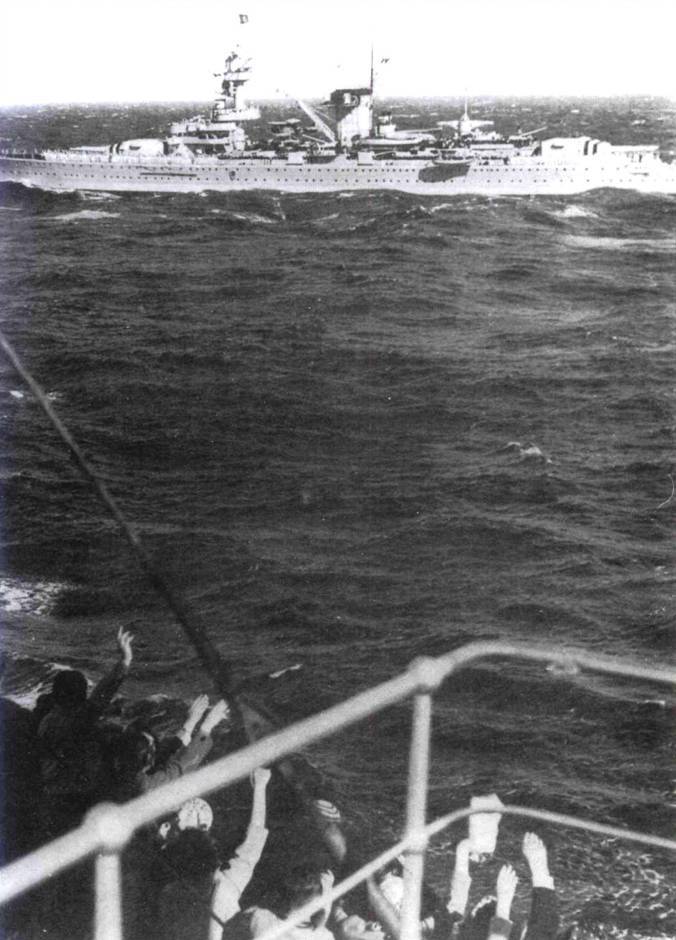

Пассажиры германского океанского лайнера приветствуют «Дойчланд» взмахами рук в нацистском приветствии, 1938 г. В ходе ремонта, последовавшего за бомбардировкой корабля в районе Ибице, на нем была смонтирована большая стрела крана для подъема гидросамолета и модернизирована фок-мачта. Верхняя часть дымовой трубы окрашена в черный цвет – не так заметна оседающая здесь копоть. Полосы «испанского патруля» накрашены на обоих башнях главного калибра.
«Дойчланд» на рейде порта Неаполь, Италия, 1938 г. Неаполь стал главной базой для германских кораблей, осуществлявших патрулирование Испании. На переднем плане – четыре миноносца тип 1923 или тип 1924. Германские миноносцы внешне сильно напоминали эсминцы, но имели меньшие размеры, а главным оружием являлись торпеды, а не артиллерия. На кормовых 105-мм башнях кораблей нанесены идентификационные полосы.

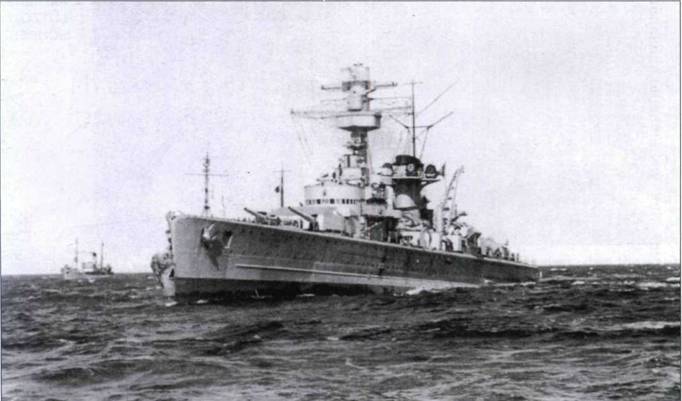

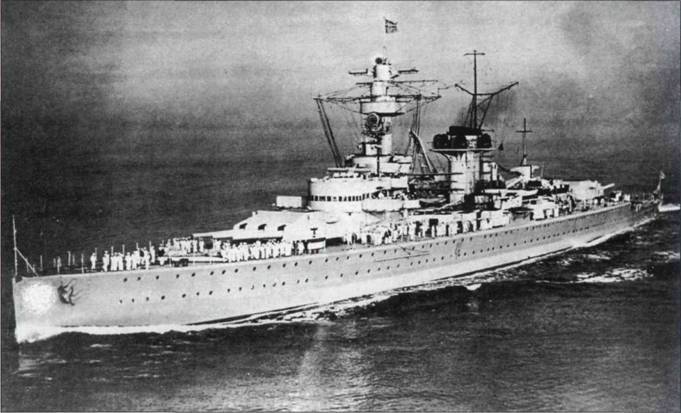

«Дойчланд» в походе у побережья Германии, Северное море, осень 1939 г. Цензура ретушировала геральдику в носовой части борта перед якорным клюзом. У «Дойчланд» здесь красовался желтый геральдический щит с черным имперским орлом. На борту носовой башни главного калибра черной краской нарисован нацистский орел со свастикой в когтях.

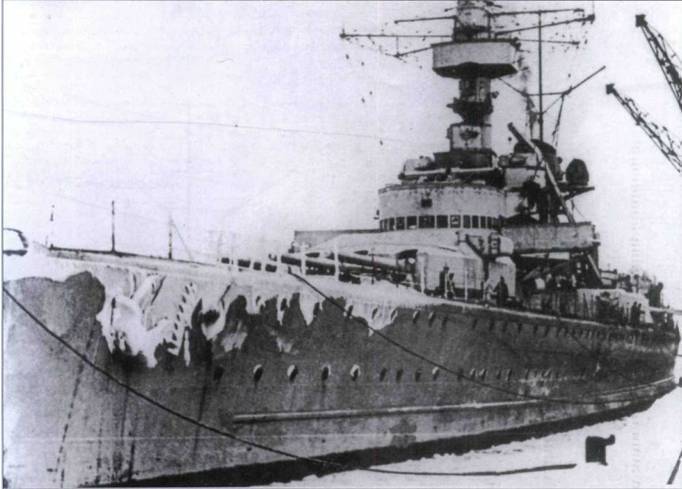

Лёд намерз на палубе «Лютцова» (так стал называться «Дойчланд» с 15 ноября 1939 г.), суровая зима выдалась в 1939 – 1940 г.г. После переименования с носовой части борта корабля исчезла старая геральдика, а новая так и не появилась.
«Лютцов» принимал участие в оккупации Норвегии германскими войсками. Операции началась 9 апреля 1940 г. 11 апреля британская субмарина «Спеарфиш» атаковала карманный линкор, когда тот возвращался в Киль. Одна торпеда попала в кормовую часть корпуса «Лютцова», причинив кораблю серьезные повреждения. Палуба за кормовой башней главного калибра треснула и почти полностью ушла под воду. Корабль принял порядка 1300 т воды. Слабость кормовых оконечностей являлась ахиллесовой пятой всех германских линкоров. «Лютцов» удалось отбуксировать в Киль, где карманный линкор поставили на ремонт, продолжавшийся до января 1941 г.
Решение о постройке пяти кораблей типа «Дойчланд» было принято в 1926 г., но головной «Дойчланд» был заложен только в 1928 г. Все пять новых линкоров или линейных крейсеров предназначались для замены старых линкоров типа «Брауншвейг». «Дойчланд» вошел в состав рейхсмарине 1 апреля 1933 г. Постройку второго корабля («Адмирал Шеер») и третьего («Адмирал граф Шпее») задержалась из-за экономического кризиса, поразившего капиталистический мир в середине 30-х годов. «Шеер» вошел в состав флота 12 ноября 1934 г., «Шпее» – 6 января 1936 г. Постройка четвертого и пятого кораблей типа «Дойчланд» была санкционирована в 1934 г., но затем данное решение аннулировали, так как появился проект совершенно нового корабля – линкора типа «Шарнхорст».
Корабли типа «Дойчланд» произвели фурор в кораблестроительным мире из-за своей необычной силовой установки: впервые на столь крупных кораблях были установлены дизели. Почти все крупные корабли в то время традиционно оснащались паровыми турбинами. На «Дойчланде», «Шеере» и «Шпее» стояло по четыре двухтактных дизеля фирмы MAN, работавших на два гребных винта через редукторы фирмы Вулкан. Силовая установка суммарной мощностью 54 000 л.с. позволяла развивать кораблю скорость полного хода в 26 узлов, а на испытаниях все три корабля развили скорость в 28 узлов.

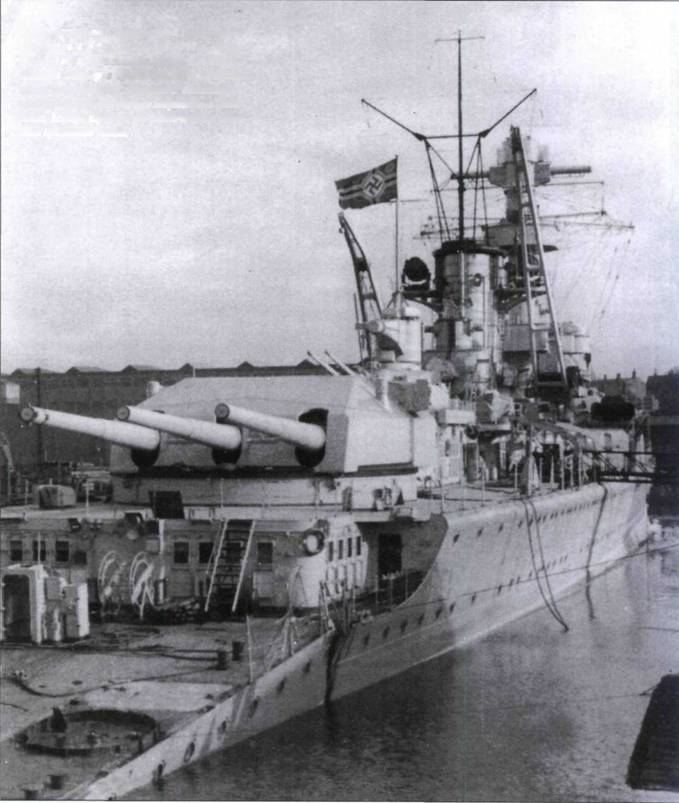

Торпедированный британской субмариной «Лютцов» в Киле, 12 апреля 1941 г. Корму корабля no-возможности облегчили, чтобы завести линкор в сухой док. На переднем плане видно кольцо от тумбы демонтированного четырехтрубного торпедного аппарата. Корпус треснул по оконечности главного броневого пояса.

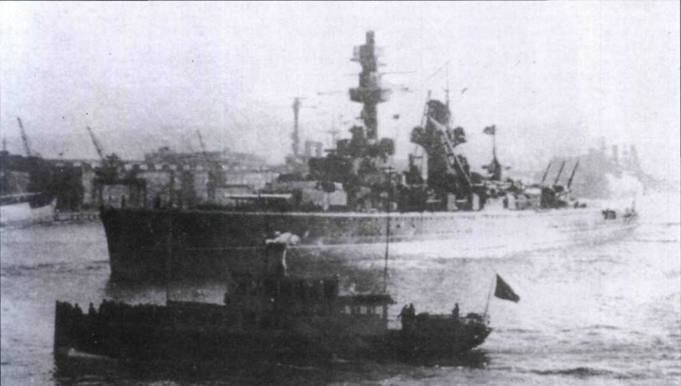

«Лютцов» опять встал на прикол после участия в операции «Рёссельспрунг» – запланированном на 3 июля 1942 г. – разгроме конвоя PQ-17. Во время ремонта корабль находился в Готенхафене. Корабль полностью окрашен в «балтийский темно-серый» цвет. За носовой башней главного калибра карманного линкора просматривается силуэт броненосца «Шлезвиг-Гольштейн».

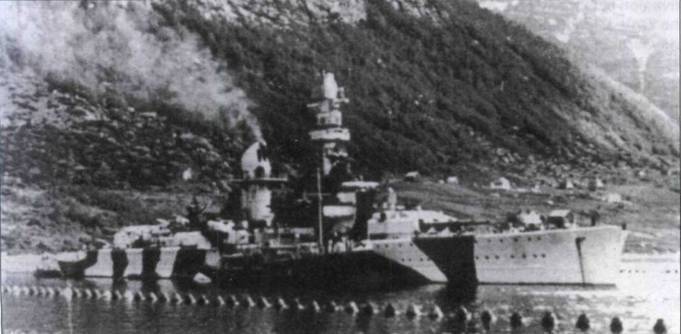

В начале лета 1942 г. «Лютцов» находился в Нарвике, в тот период корабль имел камуфляжную окраску из полос темно-серого цвета по светло-серому фону. На больших дистанциях камуфляжная окраски сливалась в однотонный средне-серый цвет, в результате чего корабль терялся на фоне свинцовых небес севера. На коротких дистанциях «разрушающий» камуфляж затруднял противнику точное определение расстояния до корабля. На «Лютцове» установлен заостренный нос «клипперного» типа.
Необычный выбор силовой установками объяснялся меньшими габаритами и массой дизелей по сравнению с паровыми турбинами. В этом плане немцы промахнулись – при выполнении аналитического синтеза параметров гипотетической силовой установки перспективного корабля они исходили из параметров паровых турбин времен Первой мировой войны. Однако, техника развивалась стремительно и в 20-е годы появились компактные, легкие и мощные паровые турбины высокого давления. Новые турбины оказались меньше по размерам и легче установленных на «Дойчланде» Дизелей при той же мощности. Дизели при работе создавали меньший, чем паровая турбина, шум, зато сообщали кораблю потрясающую вибрацию. Недостатки дизелей, особенно вибрация, привели к тому, что на третий корабль серии, «Адмирал граф Шпее», хотели ставить турбины, но все-таки оставили дизели.
В то же время у дизелей имелось два принципиальных преимущества перед турбинами. Первое: чтобы вывести дизель на полную мощность требовалось всего несколько минут, в то время как у некоторых турбин такой переход исчислялся часами. Второе и самое главное: высокая экономичность. Так «Дойчланд» мог пройти на одной заправки 20 000 морских миль (37 062 км) – в два-три раза больше, чем сходный по водоизмещению корабль с паровыми турбинами. Высокая приемистость и уникальная экономичность дизелей превращали корабли типа «Дойчланд» в идеальные рейдеры.
Корабли получились примерно на 10 % больше верхних пределов ограничений, установленных в Версале. Стандартное водоизмещение «Дойчланда» составляло примерно 11 000 – 12 000 т. Нарушения ограничений Версальского договора, допущенные при строительстве «Дойчланда», не стали секретом для большинства специалистов, но союзники закрыли в очередной раз глаза на нарушение Германией условий Версальского договора. Шум подняли только англичане – да кто этих британцев слушать-то будет! Полное водоизмещение «Дойчланда» в годы войны составляло примерно 16 000 т. Размерения корабля при спуске были следующими: длина по ватерлинии 181,7 м, полная длина – 186 м, ширина – 20,6 м, осадка при стандартном водоизмещении – 5,8 м, при полном – 7,2 м. «Адмирал Шеер» получился более «полным» – ширина при спуске составляла 21,3 м, осадка при полном водоизмещении – 7,3 м. «Шпее» получился еще потолще – ширина 21,6 м, полная осадка – 7,4 м. «Дойчланд» 15 ноября 1939 г. пере именовали в «Лютцов». На «Лютцове» и «Шпее» позже установили заостренный «клипперный» нос, в результате чего длина кораблей возросла до 187,9 м.
