Появление авианосцев поставило крест на вышеописанной концепцией боевого применения гидропланов. Любой самый захудалый самолет авианосного базирования по своим характеристикам наголову превосходил небольшие гидропланы катапультного старта. Ввиду возросшей угрозы со стороны авианосной авиации действия гидросамолетов катапультного старта непосредственно в морском бою исключались, но теперь на гидросамолеты возложили ведение разведки, крайне важной для рейдеров.

На германских линейных кораблях могли базироваться самолеты четырех типов. Все они коротенько описаны ниже.

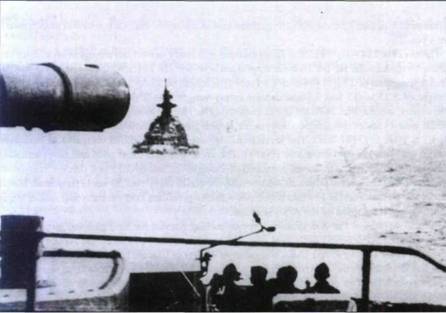

«Гнейзенау» в Английском канале, 12 февраля 1942 г. Темная точка за кормой «Гнейзенау» – «Шарнхорст». В ходе операции «Церберус» немцы сумели перевести тяжелые корабли из Бреста в Германию.

«Гнейзенау» маневрирует на высокой скорости, уклоняясь от атаки британских торпедных катеров между Дувром и Рэмсгэйтом. Две волны британских самолетов потопили патрульный корабль кригсмарине, но не причинили зла крупным кораблям. «Гнейзенау» подорвался на мине у побережья Дании вечером 12 февраля, но на следующий день пришел в Киль.

«Гнейзенау» и «Шарнхорст» в Ла-Манше. Англичане обнаружили германские корабли лишь когда те приблизились к Дувру. Внезапность и низкая облачность позволила германским кораблям прорваться сквозь Ла-Манш. Туман вообще порой скрывал германские корабли от глаз экипажей английских самолетов.

Модификация «С» биплана Не-60 впервые поднялась в небо в 1934 г. Вскоре самолет был принят на вооружение кригсмарине как стандартный гидроплан корабельного базирования. Биплан Не-60С обладал следующими характеристиками:

– размах крыла, м 12,92

– длина, м 11,5

– высота, м 4,94

– масса пустого, кг 2410

– максимальная взлетная масса, кг 3556

– двигатель: 1 х 12-цилиндровый жидкостного охлаждения BMW V16,0 ZU мощностью 660 л.с

– максимальная скорость, км/ч 225 (на высоте 1000 м)

– дальность полета, км 769 (на высоте 2000 м)

– экипаж, чел 2

– вооружение: 1 х пулемет MG 15 калибра 7,92 мм на турельной установке в задней кабине

В 1935 г. кригсмарине заказало Эрнсту Хейнкелю скоростной гидросамолет, предназначенный для замены на кораблях устаревших бипланов Не-60СОтветом Хейнкеля стал высокоплан Не-114. Ниже приведены характеристики модификации Не-114А-2:

– размах крыла, м 13,6

– длина, м 11,65

– высота, м 5,23

– масса пустого, кг 2300

– максимальная взлетная масса, кг 3670

– двигатель: 1 х 9-цилиндровый звездообразный воздушного охлаждения BMW 132К мощностью 960 л.с

– дальность полета, км 880 (на высоте 1000 м)

– потолок практический, м 4898

– экипаж, чел 2

– вооружение: 1 х пулемет MG 15 калибра 7,92 мм на турельной установке в задней кабине; дополнительно – две 50-кг бомбы на подвеске под крылом

Самолет получился неудачным – отмечались проблемы с устойчивостью и управляемостью. На вооружение кригсмарине он принят не был.

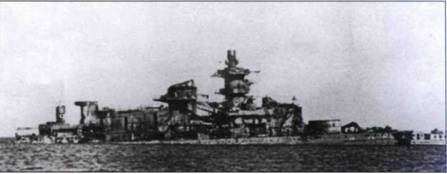

Крупная бомба, сброшенная британским самолетом угодила в носовую часть «Гнейзенау» 26 февраля 1942 г., когда корабль находился в Киле. Линкор получил сильнейшие повреждения, послужившие поводом для разработки проекта радикальной модернизации «Гнейзенау» – удлинить надстроить носовую оконечность на 10,1 м, заменить главный калибр на шесть орудий калибра 380 мм (три двухорудийные башни, как на «Бисмарке»). Поврежденный «Гнейзенау» отбуксировали в Готенхафен, где с корабля сняли 280-мм башни главного калибра и носовую оконечность, но в начале 1943 г. все работы по ремонту и модернизации корабля прекратили. Корабль был затоплен на входе в порт 27марта 1945 г.

Биплан Хейнкель Не-60С не отличался высокими скоростными качествами, был неустойчив как на воде, так и в воздухе, но под водой самолет устойчиво шел ко дну, что, однако, к достоинствам аэроплана отнести сложно. Аэроплан не прощал ошибок, поэтому летчики его не любили. На снимке – Не-60С (60+А95) из Bordfliegergruppe-196, подразделение накануне Второй мировой войны было приписано к «Адмиралу Шееру». Самолет полностью покрашен в светло-серый цвет RLM- 63, поплавки – серебристые RLM-01.

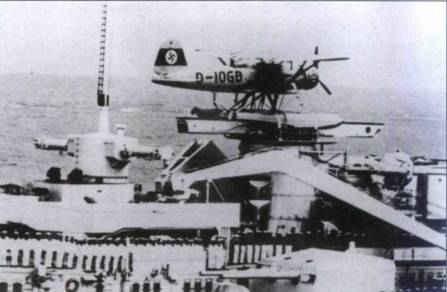

Хейнкель Не-114 создавался на смену Не- 60С, однако самолет у Хейнкеля не удался и эксплуатировался в кригсмарине в течение очень короткого срока. На снимке – третий прототип Не-114 (D-IOGB) на катапульте броненосца «Гнейзенау». Полоса на вертикальном оперении – красная, диск – белый, свастика – черная.

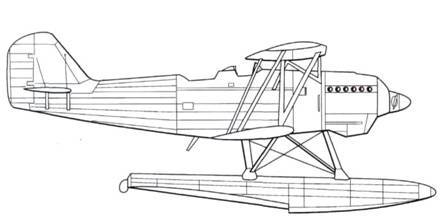

Кригсмарине потребовались самолеты для авиагруппы заложенного в Киле в 1936 г. авианосца «Граф Цеппелин». По выданным флотом техническим требованиям фирма Арадо разработала самолет Ar-95 – биплан со складывающимися крыльями. Ниже приведены характеристики модификации

– размах крыла, м 12,5

– длина, м 11,1

– высота, м 5,2

– масса пустого, кг 2535

– максимальная взлетная масса, кг 3556

– двигатель: 1 х 9-цилиндровый звездообразный воздушного охлаждения BMW 135D мощностью 880 л.с

– максимальная скорость, км/ч 301 (на высоте 3000 м)

– дальность полета, км 1094 (на высоте 1000 м)

– потолок практический, м 7300

– экипаж, чел 2

– вооружение: 1 х пулемет MG 15 жестко установленный в передней части фюзеляжа, 1 х пулемет MG 15 калибра 7,92 мм на турельной установке в задней кабине; одна 699-кг торпеда или одна 375-кг бомба на подвеске под фюзеляжем, предусмотрена возможность подвески шести 50-кш бомб под крылом

Авианосец так и не появился, а несколько Ar-95 ранней постройки переделали в гидросамолеты. Характеристики этих самолетов не устроили моряков, но несколько Ar- 95 все же эксплуатировались на кораблях кригсмарине перед началом Второй мировой войны.

Самолет разрабатывался в качестве резервного основному претенденту на катапультное базирование – гидроплану Не-114. Ar-196А был подготовлен к принятию на вооружение в июне 1939 г. С началом войны гидропланами Ar-196А заменили на кораблях все бипланы Не-60. Ar-196А представлял собой двухпоплавковый гидросамолет – низкоплан. Он стал единственным самолетом, который базировался на германских линкорах и принимал участие во Второй мировой войне. Ниже приведены характеристики модификации Ar-196А-3:

– размах крыла, м 12,44

– длина, м 11

– высота, м 4,45

– масса пустого, кг 2335

– максимальная взлетная масса, кг 3303

– двигатель: 1 х 12-цилиндровый звездообразный воздушного охлаждения BMW 132К мощностью 960 л.с

– максимальная скорость, км/ч 312 (на высоте 1000 м)

– дальность полета, км 800

– потолок практический, м 7000

– экипаж, чел 2

– вооружение: 2 х пушки MG-FF калибра 20 мм, 1 х фиксированный стволом вперед пулемет MG 15 калибра 7,92 мм, 1 х пулемет MG 15 калибра 7,92 мм на турельной установке в задней кабине; две 50-кг бомбы на держателях ЕТС-50 под крылом.

Самолет выпускался в трех модификациях: Ar-196А-1, Ar-196А-2 и Ar-196А-3. Внешних отличий между самолетами разных модификаций не наблюдалось.
