Ла-5Ф

Ла-5 1-й серии выпуска 1942 г.

Ла-5 последующих серий

Ла-5 ФН

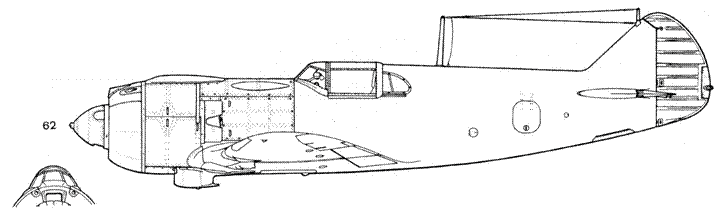

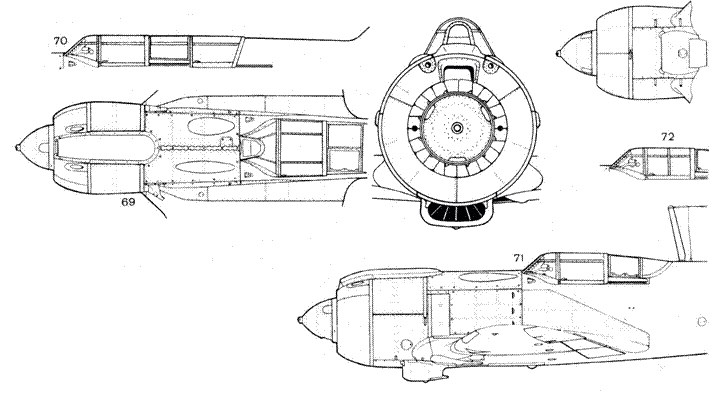

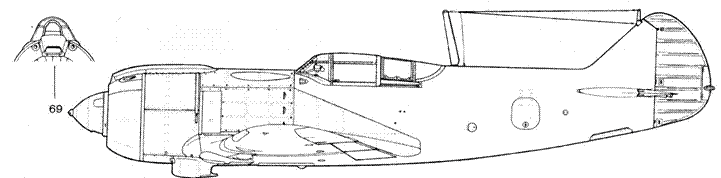

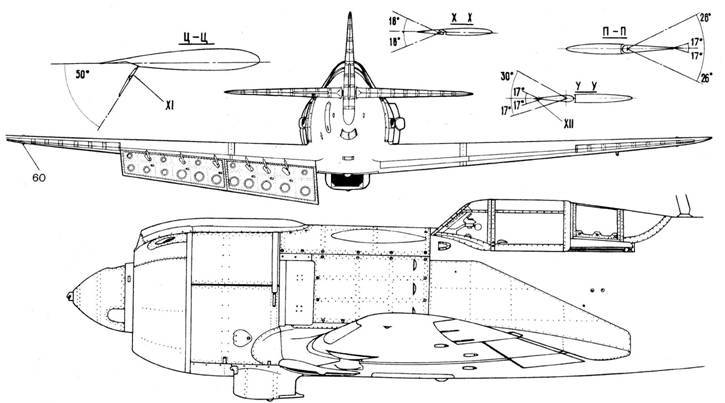

31 — лобовые жалюзи капота; 58 — фара (на самолетах первых серий); 60 — консольные АНО; 61 — Ла-5 с М-82А первой серии (1942 г.); 62 — Ла-5 с М-82А последующих серий (1942 г.); 63 — обтекатель бомбодержателя; 67 — подвеска бомб АО/ФАБ-50; 68 — подвеска бомб А0/ФАБ-100; 69 — Ла-5ФН с АШ-82ФН (1943 г.) 70 — фонарь кабины самолета Ла-5 УТИ; 71 — Ла-5ФН поздних серий (1944 г.); 72 — вариант сдвижной части фонаря

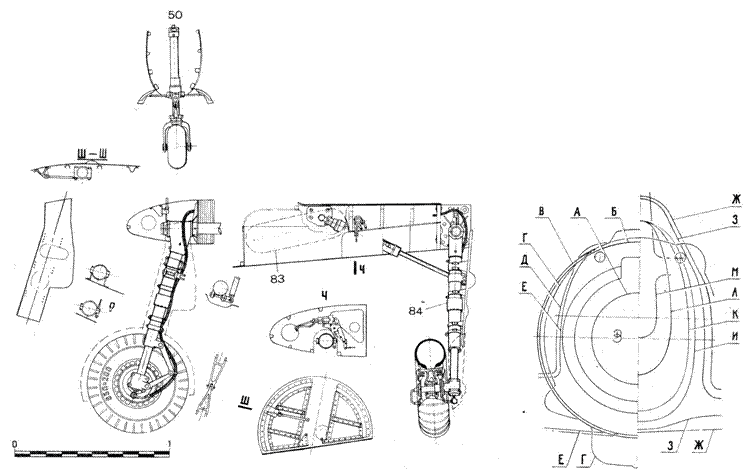

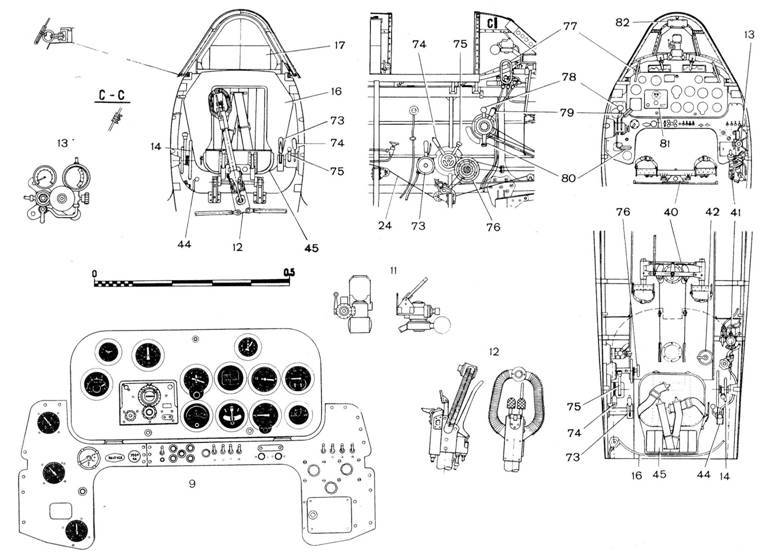

9 — приборная доска; 11 — прицел ПБП-1Б; 12 — ручка управления; 13-кислородный прибор КПА-З-бис; 14 — штурвалы управления лобовыми жалюзи и боковыми створками капота; 16 — бронеспинка — 8,5 мм; 17 — бронестекло — 66 мм; 24 — тросовая проводка управления рулем поворота; 40 — педали ножного управления; 41 — пусковой насос ПН-1; 42 — перекрывной бензокран; 44 — ручной бензонасос «Альвейер»; 45 — сиденье пилота; 50 — костыль; 73 — рукоятка аварийного бомбосбрасывателя; 74 — рукоятка управления двухскоростным нагнетателем; 75 — рукоятка управления совками маслорадиатора; 76 — штурвалы управления триммерами руля высоты и руля поворота; 77 — ручка-предохранитель для перезарядки СП-20; 78 — сектор высотного корректора; 79 — сектор нормального газа; 80 — сектор управления ВИШ; 81 — приемник РС-4; 82 — зеркало обзора задней полусферы; 83 — колесо основной стойки в убранном положении; 84 — основная стойка шасси в выпущенном положении.

Ла-5ФН (аортовой номер «88» белого цвета) пришлось списать после вынужденной посадки новобранца сержанта Дячука па аэродром Перемышль, Польша. 6 декабря 1944 г. Ранее этот самолет совершил немало боевых вылетов с аэродрома Три Дуби. Самолет удалось благополучно перегнать из Словакии на советский аэродром, как оказалось лишь для того, чтобы Ла-5ФН разбил в тренировочном полете неопытный новичок.

Самолет Ла-5ФН (бортовой номер «58») командира 1-го чехословацкого ИАП Франтишека Файтлса. Капот двигателя и кок винта окрашены в красный цвет. Этот самолет пришлось сжечь 25 октября 1944 г. на аэродрома Три Дуба.

Линейка Ла-5ФН на польском аэродроме Перемышль, 7 ноября 1944 г., 1-й чехословацкий ИАП вернулся из Словакии. Часть из этих самолетов продолжала эксплуатироваться в ВВС Чехословакии после окончания войны.

Война завершилась, группа чехословацких пилотов сфотографировалась на память на фоне Ла-5ФН (бортовой номер «31» белого цвета), аэродром Палице, окрестности Кракова, Польши, 9 мая 1945 г. Кок винта истребителя окрашен в красный цвет, поверх которого нанесена белой краской спиральная линия — такой рисунок часто встречался на истребителях люфтваффе.

Линейка истребителей Ли-5ФН и Ла-7, аэродром Летнани, окрестности Праги, I июня 1945 г. Снимок сделан в день посещения 1-й смешанной авиационной дивизии президентом Чехословакии Эдвардом Бенешем, дивизией командовал полковник Людвиг Кудин.

21 июня 1944 г. 163 бомбардировщика В-17 из 3-й дивизии 8-й воздушной армии на маршруте на Украину бомбили завод синтетического топлива. Вскоре после полуночи аэродром Полтава подвергся налету примерно восьмидесяти бомбардировщиков Ju-88 и Не-111. В результате налета немецкой авиации было полностью уничтожено на земле 72 «Летающих крепости», почти все оставшиеся американские самолеты получили повреждения. Ни один советский истребитель не взлетел на отражение налета. Челночные рейды американской авиации продолжались до сентября 1944 г.

Камуфляж и маркировка Ла-5Ф практически не отличались от камуфляжа и маркировки Ла-5. Металлические капоты двигателей, чаще всего, имели многочисленные выбоины — следствие ужасных условий эксплуатации и не менее ужасного уровня технического обслуживания. Краска с металлических полос, стягивающих капот мотора, слезала очень быстро, поэтому создается впечатление, будто бы эти полированные полосы не красились вообще.

После окончания войны чехословацкие Ла-5ФН постепенно перекрасили в серо-зеленый камуфляж и нанесли опознавательные знаки ВВС Чехословакии.

Гонка двигателя истребителя Ла-5ФН после ремонта. Самолет окрашен по серо-зеленой камуфляжной схеме; процесс перекрашивания не завершен — на фюзеляже отсутствует бортовой номер.

Первый Ла-5ФН (ФН — Форсированный Непосредственного впрыска) покинул сборочную линию завода в Нижнем Новгороде в марте 1943 г. и примерно в одно время с Ла-5Ф начал поступать в истребительные авиационные полки. Ла-5ФН скорее можно считать самолет, выпускавшимся параллельно с Ла-5Ф, чем преемником последнего.

На Ла-5ФН устанавливался 1850-сильный двигатель АШ-82ФН, развивавший мощность на 150 л.с. большую, чем мотор АШ-82Ф. Чрезвычайный режим, который можно было поддерживать в течение десяти минут, стал возможен в результате доработки карбюратора и внедрения системы непосредственного впрыска топлива в цилиндр. Истребители Ла-5ФН поздних серий оснащались моторами АШ-82ФНВ; максимальная мощность двигателя осталась неизменной, но улучшились его высотные характеристики. Двигатель АШ-82ФН запускался от баллона со сжатым воздухом или путем раскрутки воздушного винта автостартером.

Серийные Ла-5ФН имели ряд внешних отличий от Ла-5. На капоте мотора Ла-5ФН бросается в глаза удлиненный воздухозаборник нагнетателя компрессора. Выхлопные газы двигателя на Ла-5 и Ла-5Ф выводились по бортам фюзеляжа с помощью труб-коллекторов, на Ла-5ФН выхлопные газы отводились через щели по бортам фюзеляжа, к каждой щели подводилось по семь индивидуальных выхлопных патрубков; похожая система отвода выхлопных газов применялась на установленном на истребителе Fw-190A двигателе BMW-801.B задней части жаропрочных панелей было сделано по три отверстия, улучшавшие вентиляцию двигателя.

На всех серийных Ла-5ФН в обязательном порядка устанавливались на бортах фюзеляжа в районе кабины металлические жаропрочные накладки прямоугольной формы, прототип Ла-5ФН таких накладок не имел.

На первых Ла-5ФН конфигурация радиоантенн была такая же, как и на Ла-5Ф. Антенна натягивалась от мачты к верхней части киля и от киля — к специальному вводу, смонтированному на фюзеляже. На подавляющем большинстве Ла-5ФН конфигурацию радиоантенны изменили по типу радиоантенны первых Ла-5. На Ла-5ФН самых последних серий антенны опять подверглись ревизии — самолеты лишились мачты, антенный провод крепился прямо к фюзеляжу за остеклением фонаря кабины. Первые серийные Ла-5ФН комплектовались радиостанциями РСИ-4, позднее на них стали устанавливать модернизированные рации РСИ-4ХФ.
