Томас Мотучка занял место в кабине своего Ла-5ФН с бортовым номером «20», аэродром Кросно, 17 сентября 1944 г. Через несколько минут самолет взлетит и возьмет курс на словацкий аэродром Жолна. Мотучка погиб 15 октября 1944 г. в Словакии в окрестностях населенного пункта Дивяки.

По бортам фюзеляжа, ниже козырька кабины, появилось по одному небольшому отверстию, улучшавших вентиляцию кабины. Плохая теплоизоляция двигателя и недостаточная вентиляция «поддерживали» в кабине Ла-5 высокую температуру.

Первые Ла-5Ф имели мачту радиоантенны, аналогичную устанавливавшейся на Ла-5, но большинство истребителей новой модели получили более широкую, слегка наклоненную вперед радиомачту, изменилось и натяжение самой проволочной антенны.

Конструкция топливных баков, система наддува инертным газом остались на Ла-5Ф неизменными, но крайние крыльевые баки емкостью по 65 л не устанавливались. Исключение из конструкции самолета двух топливных баков и ряд других изменений позволили снизить массу самолета на 160 кг. Дальность полета Ла-5Ф уменьшилась до 760 км (дальность полета Ла-5 — 1190 км), но снижение полетной массы позволило Ла-5Ф по характеристикам превзойти Bf 109G.

Доля элементов конструкции Ла-5Ф, которые выпускались из дельта-древесины, снизилась до минимума; дельта-древесину пришлось заменять древесиной хвойных пород. Для сохранения прочности на прежнем уровне пришлось увеличить сечение лонжеронов крыла, правда их масса не возросла, так как ель имеет меньший удельный вес.

Лонжероны крыла изготавливались из ели, нервюры — из многослойной фанеры хвойных пород, обшивка крыла — фанера толщиной 3 мм (тоже — из древесины хвойных пород). На Ла-5Ф поздних серий выпуска часть деревянных деталей заменили металлическими — стальными профилями с дюралюминиевыми стенками. Ла-5Ф с цельнометаллическим силовым набором крыла имел три топливных бака вместо четырех баков — у Ла-5Ф с деревянным крылом. Все баки располагались между двумя лонжеронами крыла. Два центральных бака имели емкость по 168 л, два внешних бака — по 148 л. Внешне крылья с металлическим набором ничем не отличались от крыльев с деревянным набором.

Два Ла-5ФН подготовлены к вылету, аэродром Брезно-над-Гроном, 7 октября 1944 г. Летчикам предстоит вылет на штурмовку немецких войск в районе Ялны. На обратном пути эту пару Лавочкиных по ошибке обстреляли американские «Мустанги», приняв их за Fw-190.

На Ла-5ФН с бортовым номером «13» белого цвета обычно летал Навел Кочфельда, на фюзеляже своего самолета он написал имя своей британской подружки Rene. На снимке — на фоне истребителя позирует лейтенант Венди, который иногда летал на этой машине. Самолет с бортовым номером «13» был разбит на вынужденной посадке в Жолне 11 октября 1944 г.

Изменилась форма и расположение выштамповок на щитках основных опор шасси, вместо округлых на Ла-5 появились более вытянутые выштамповки.

Один из первых Ла-5Ф проходил испытания в эвакуированном в Свердловск ЛИИ в апреле 1943 г. Самолет показал скорость 557 км/ч на уровне моря и 590 км/ ч на высоте 6200 м — всего на 10 км/ч больше, чем Ла-5. Скороподъемность возросла гораздо более заметно: Ла-5Ф забирался на 5000 за 5,5 минут, в то время как Ла-5 набирал эту высоту шесть минут.

Истребители Ла-5Ф поступали не только во фронтовые полки, но и в полки ПВО, охранявшие крупные города и индустриальные центры. Поскольку люфтваффе в 1943 г. уже не имело возможностей развернуть крупномасштабные налеты на объекты в глубоком тылу, авиация ПВО не сыграла заметной роли в дальнейшем ходе войны.

Ла-5ФН с бортовым номером «12» из 1-го чехословацкого ИАП сфотографирован на аэродроме Три Дуба. На момент эвакуации аэродрома этот самолет находился в непригодном к полетам состоянии, его пришлось уничтожить, чтобы не оставлять немцам. На рулежке и взлете летчики оставляли фонарь кабины открытым, чтобы можно было быстро покинуть самолет при возникновении аварийной ситуации.

Ла-5ФН (заводской помер 39212124, бортовой — «24») вытаскивают из раскисшего от дождей грунта. Самолет пришлось списать после вынужденной посадки в Румынии, которую совершил 25 октября 1944 г. пилот, возвращаясь с аэродрома Три Дуба.

Во время второй мировой войны самолеты 8-й и 15-й воздушных армий ВВС США совершили несколько рейдов на объекты Третьего рейда с территории Советского Союза. В первом челночном рейде 2 июня 1944 г. принимало участие 128 «Летающих крепостей» и 64 истребителя «Мустанг». Самолеты взлетели с расположенной в Италии авиабазе, отбомбились по венгерскому железнодорожному узлу Дебрецин и приземлились на украинских аэродромах Полтава и Миргород. ПВО советских баз обеспечивал 210-й истребительный авиаполк ПВО, оснащенный самолетами Ла-5Ф, в Полтаве и Миргороде базировались и другие авиаполки, вооруженные Ла-5Ф.

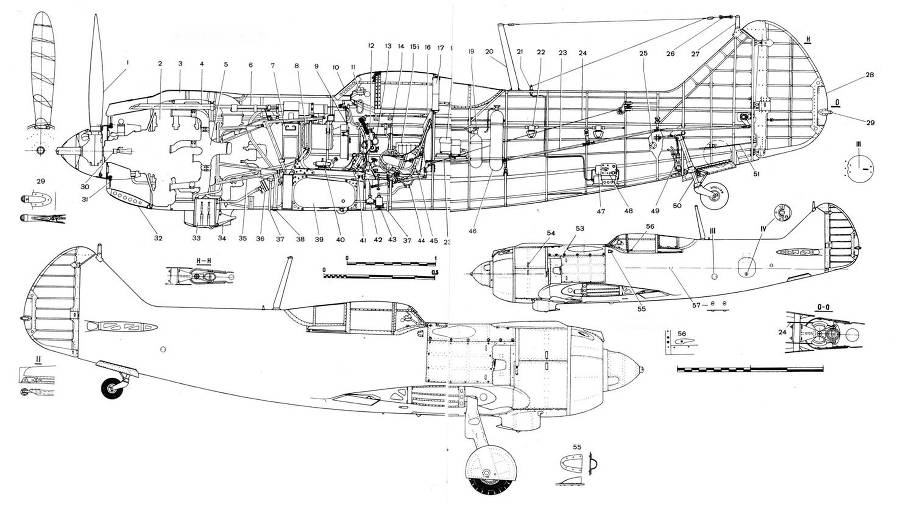

Компоновочная схема Ла-5Ф

1 — винт ВИШ-105В (03,1 м); 2 — мотор М-82Ф; 3 — всасывающий патрубок мотора; 4 — газоотводящая труба пушки; 5 — выхлопной коллектор мотора; 6 — синхронная пушка СП-20 (ШВАК) калибра 20 мм; 7 — патронный ящик пушки на 200 снарядов; 8 — маслобак; 9-приборная доска; 10 — лобовое бронестекло-55 мм; 11 — прицел ПБП-1 Б; 12 — ручка управления; 13 — кислородный прибор КПА-З-бис; 14 — штурвалы управления лобовыми жалюзи и боковыми створками капота; 15 — патронташ на 5 сигнальных ракет; 16 — бронеспинка — 8,5 мм; 1 7 — заднее бронестекло — 66 мм; 18 — электроаккумулятор; 19 — кислородный баллон; 20-передняя мачта антенны; 21 проходной изолятор антенны; 22 — фильтр системы инертного газа; 23 — тяга управления рулем высоты; 24 — тросовая проводка управления рулем поворота; 25 — такелажная труба; 26 амортизатор антенны; 27 — килевая мачта антенны; 28 — триммер; 29-хвостовой аэронавигационный огонь (АНО); 30 — трубка Вентури; 31 лобовые жалюзи капота; 32 — переднее кольцо капота; 33 — маслорадиатор; 34 — регулируемый совок маслорадиатора; 35 моторама; 36 — маслофильтр; 37 — дренажные трубки; 38 гильзоотвод СП-20; 39 — центральный бензобак; 40 — педали ножного управления; 41 — пусковой насос ПН-1; 42 — перекрывной бензокран; 43 — бензофильтр; 44 — ручной бензонасос «Альвейер»; 45 — сиденье пилота; 46 — бортовой баллон системы сжатого воздуха; 47 — умформер передатчика; 48 передатчик РСИ-4; 49 — гидроподъемник костыля; 50 — костыль; 51 — Т рос управления триммером руля поворота; 52 — вариант сдвижной части фонаря; 53 — замок «дзус»; 54 — замок стяжной; 55 — воздухозаборник вентиляции кабины; 56 — рукоятка открытия сдвижной части фонаря; 57 — гнездо аэродромного электропитания

Ла-5Ф

Ла-5Ф

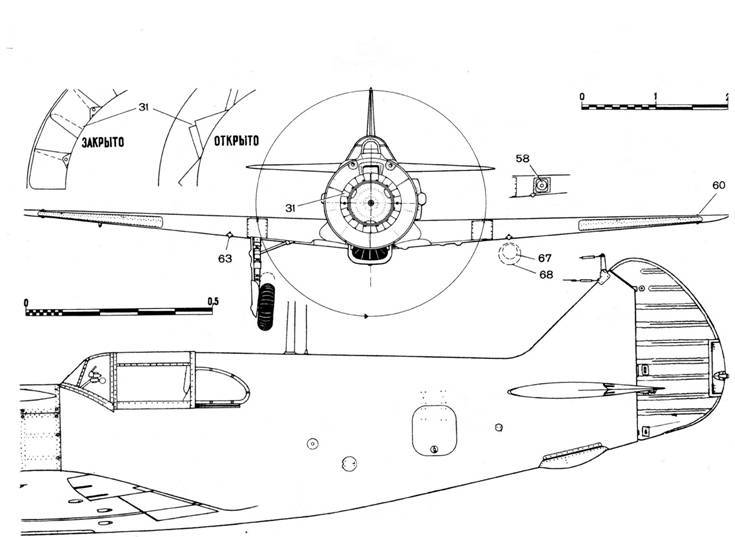

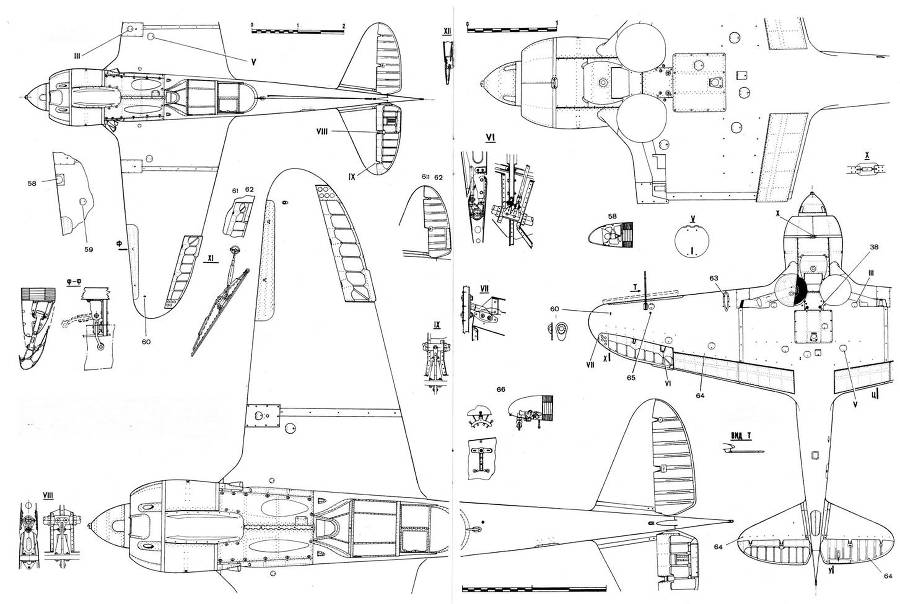

58 — фара (на самолетах первых серий); 59 — лючок горловины консольного бензобака на самолетах до 9 серии (пятибачных); 60 — консольные АНО; 61 — Ла-5 с М-82А первой серии (1942 г.); 62 — Ла-5 с М-82А последующих серий (1942 г.); 63 — обтекатель бомбодержателя; 64 — вентиляционные пистоны; 65 — гнездо швартовочного болта; 66 — бомбодержатель
