* Носовые датчики системы «Спектр-Ф» на виде сверху закрыты платформой фок-мачты.

Входил в состав СФ. 3.11.1993 г. на СРЗ № 82 (в пос. Росляково) поставлен в средний ремонт. 11.04.1997 г. корабль, из-за отсутствия финансирования, поставили на прикол у причальной стенки СРЗ № 82, а 16.03.1998 г. — исключили из боевого состава флота и передали ОРВИ для утилизации. В конце 1998 г. на СРЗ № 82 разобрали на металл.

МПК-198 (зав. № 102). Зеленодольский ССЗ им. Горького (г. Зеленодольск): 3.08.1984 г.; 27.04.1986 г.; 29.12.1986 г.

Входил в состав СФ. 16.03.98 корабль, из-за износа материальной части и отсутствия средств для проведения ремонта, исключили из боевого состава флота и передали ОРВИ для утилизации. В 1999 г. в Мурманске корабль разобрали на металл.

МПК-202 (зав. № 006). Киевский ССЗ «Ленинская кузница» (г. Киев): 22.01.1985 г.; 10.11.1986 г.; 6.10.1987 г.

Входил в состав СФ. 16.03.1998 г. корабль, из-за износа материальной части и отсутствия средств для проведения ремонта, исключили из боевого состава флота и передали ОРВИ для утилизации. В 1998 г. в Северодвинске корабль полностью разоружили и поставили корпус на отстой. Часть его вооружения была использована для ремонта однотипных кораблей, остававшихся в строю.

МПК-69 (зав. № 103). Зеленодольский ССЗ им. Горького (г. Зеленодольск): 4.04.1995 г.; 2.05.1987 г.; 29.12.1987 г.

Входил в состав СФ. 16.03.98 корабль, из-за износа материальной части и отсутствия средств для проведения ремонта, исключили из боевого состава флота и передали ОРВИ для утилизации. В 1999 г. в Мурманске корабль разобрали на металл.

МПК-89 (зав. № 81). Хабаровский ССЗ (г. Хабаровск): 21.01.1986 г.; 3.11.1987 г.; 13.12.1988 г.

Входил в состав ТОФ. 17.07.1997 г. корабль, из-за износа материальной части и отсутствия средств для проведения ремонта, исключили из боевого состава флота и передали ОРВИ для утилизации. В 1998 г. СРЗ «Звезда» (в пос. Большой Камень) разобрали на металл.

Основные тактико-технические элементы

Водоизмещение, т:

— стандартное 824

— полное. 977

Главные размерения, м:

— длина наибольшая (по BJI) 71,12 (66,0)

— ширина корпуса наибольшая (по BJI) 10,15 (9,5)

— осадка средняя. 3,54

Экипаж, чел. (в т. ч. офицеров) 82 (9)

Автономность по запасам провизии, сут. 9

Энергетическая установка:

— тип. дизель-газотурбинная, с совместной работой

маршевых и форсажных двигателей

— количество х тип форсажных ГТД

(мощность, л. с.). 1 х М-8М (18 000)

— количество X тип ДД

(суммарная мощность, л. с.). 2 х М-507А (20 000)

— количество гребных валов х тип движителей 3 х ВФШ

— количество х тип (мощность источников тока ЭЭС, кВт) 1 х ДГ

(500) + 1 х ДГ (300) и 1 х ДГ (200)

Скорость хода, уз:

— полная (под ГТД). 32

— экономическая (под ДД) 14

Дальность плавания ходом 14 уз, мили: 2200

Вооружение:

Зенитный ракетный комплекс:

— наименование «Кинжал»

— количество ВПУ х количество барабанов ВПУ. 1x3

— количество направляющих в каждом барабане 8

— боезапас. 24 ЗУР 9М-330

— СУО ЗР95

Артиллерийские комплексы:

— количество АУ х стволов (тип АУ). 1x1- 30-мм (АК-630М)

— боезапас 2000 выстрелов

— СУАО. ЗР95

Противолодочное:

— количество РБУ х стволов (тип РВУ) 2 х 12 — 213-мм

(РБУ-6000)

— боезапас. 96 РГБ-60

— количество кормовых бомбосбрасывателей 2

— боезапас. 12 ГБ ББ-1

Торпедное:

— количество ТА х труб (тип ТА). 2 x 2 — 533-мм

(ДТА-53-1124)

— боезапас. 4 торпеды 53-65К и СЭТ-65

Радиоэлектронное:

— КСУС «Дракон»

— РЛС обнаружения ВЦ и НЦ ЗР95

— станция РТР «Бизань-4Б»

— навигационная PJIC «Дон-2»

— ГАС с подкильной антенной «Платина-С» (МГ-335С)

— ГАС с опускаемой антенной «Шелонь-Т» (МГ-339Т)

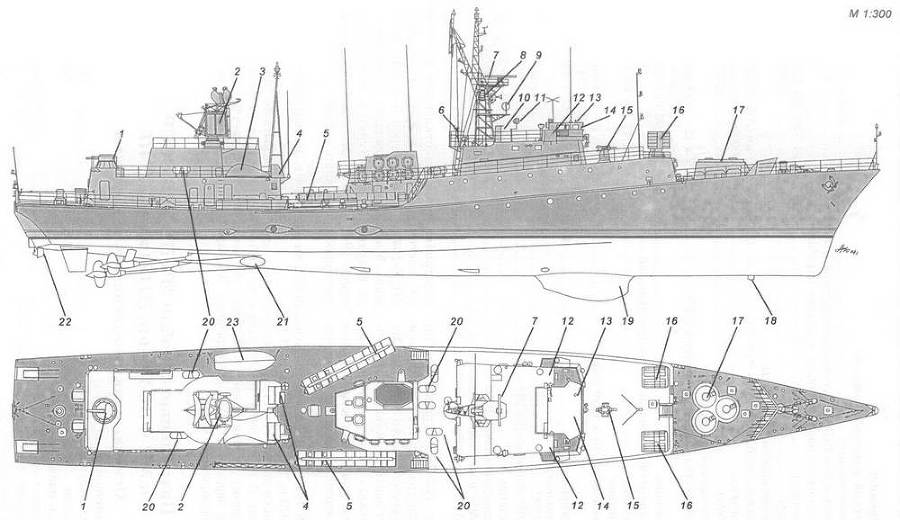

Схема наружного вида МПК пр. 1124К:

1 — 30-мм АУ АК 630М; 2 — модуль сопровождения ЗРК «Кинжал»; 3 — обтекатель тросоукладчика ПОУ ГАС «Шелонь-Т»; 4 — кормовой мостик; 5 — 533-мм ТА ДТА- 53-1124; 6 — визирная колонка управления огнем 30-мм АУ АК-630М; 7 — АП РЯС «Дон-2»; 8 — АП станции РТР «Бизань-4Б»; 9 — АП радиопеленгатора; 10 — сигнальный мостик; 11 — 45-см прожектор; 12 — ходовой мостик; 13 — оптический перископический визир ходовой рубки; 14 — ходовая рубка; 15 — 76-мм салютная пушка СП-1; 16 — РБУ-6000; 17 — ПУ ЗРК «Кинжал»; 18 — датчик («ножка») гидродинамического лага ЛГТ-1;19 — обтекатель антенны ГАС «Платина-С»; 20 — спасательные плотики ПСН-6; 21 — шахта антенны ГАС «Шелонь-Т»; 22 — подруливающая колонка «Поворот-159»; 23 — шестивесельный ял.

Корабль пр. 1124К закладывался по пр. 1124М, но достраивался с измененным составом вооружения. Вместо ЗРК «Оса-М» для проведения испытаний на нем установили ЗРК «Кинжал» с контрольно-измерительной аппаратурой. Для компенсации весов и из-за возросших объемов кормовой

надстройки пришлось отказаться от 76-мм АУ, системы КТУ-71 и РЛС «Топаз-2В». МПК-104 вступил в строй без ЗРК «Кинжал». Модуль сопровождения и аппаратуру стартовой автоматики установили в конце 1982 г. ЗРК «Кинжал» полностью укомплектовали лишь в 1986 г.

МПК-104 (зав. № 721). Зеленодольский ССЗ им. Горького (г. Зеленодольск): 12.06.1979 г.; 23.03.1980 г.; 30.10.1980 г.

Входил в состав ЧФ. На корабле проводились всесторонние испытания ЗРК «Кинжал». С 12.10.1987 г. по 2.02.1988 г. на СРЗ «Севморзавод» (г. Севастополь) прошел средний ремонт. 16.03.1998 г. его исключили из боевого состава флота и передали ОРВИ для утилизации. В конце 1998 г. в Инкермане корабль разобрали на металл.

Основные тактико-технические элементы

Водоизмещение, т:

— стандартное 830

— полное. 990

Главные размерения, м:

— длина наибольшая (по ВЛ). 71,1 (66,0)

— ширина корпуса наибольшая (по ВЛ) 10,3 (9,5)

— осадка средняя, м. 3,3

Экипаж, чел. (в т. ч. офицеров) 79 (9)

Главная энергетическая установка:

— тип дизель-газотурбинная, с совместной работой

форсажных и маршевых двигателей

— количество х тип ГТД (мощность, л. с.) 1 х М-8М (18 000)

— количество х тип ДД

(суммарная мощность, л. с.). 2 х М-507А1 (20 ООО)

— количество гребных валов х тип движителей 3 х ВФШ

— количество х тип (мощность источников тока ЭЭС, кВт) 1 х ДГ

500 + 1 х ДГ — 300 и 1 х ДГ — 200

Скорость хода, уз:

— полная (под ГТД) 35

— экономическая (под ДД) 14

Дальность плавания ходом 14 уз, мили 2700

Вооружение:

Зенитный ракетный комплекс:

— тип комплекса «Оса-М» 10*

— количество ПУ х направляющих (тип ІІУ) 1 х 2 (ЗИФ-122)

— боезапас 20 ЗУР 9М-33

— СУО 4К 33

Артиллерийские комплексы:

— количество АУ х стволов (тип АУ) 2x2 или

1x2і — 57/80 (АК-725)

— СУАО «Барс»

Противолодочное:

— количество РБУ х стволов (тип РВУ). 2 х 12 — 213-мм

(РБУ-6000 «Смерч»)

— боезапас. 96 РГБ-60

— количество кормовых бомбосбрасывателей 2

— боезапас 12 ГБ ББ-1

Торпедное:

— количество ТА х труб (тип ТА). 2 x 2 — 533-мм

(палубные поворотные)

— боезапас 4 торпеды 53-65К и СЭТ-65

Радиоэлектронное:

— КСУС «Дракон»

— PJIC управления огнем 57-мм АУ MP-103

— PJTC обнаружения надводных и воздушных целей «Рубка»

— станция РТР «Бизань-4Б»
