41. В 1976 г. на Средне-Невском ССЗ был построен торпедный катер по пр. 206МЭ (вероятно зав. № 405), который под литерным обозначением ТКА-127 был включен в состав ЧФ. Он прошел всесторонние испытания и в 1977 г. его передали в распоряжение Потийского учебного центра, где проходили подготовку экипажи кораблей, строившихся в СССР на экспорт. По некоторым данным в 1992 г. Т-127 смог уйти в Севастополь, а затем его перебазировали в Новороссийск. В отличие от пр. 206М катера пр. 206МЭ не были оснащены носовым крыльевым устройством (что снизило наибольшую скорость хода до 41 уз) имели иной состав артиллерийского вооружения (две 30-мм АУ АК-230 вместо 57-мм АУ АК-725 и 25-мм АУ 2М-ЗМ) и не несли противолодочного вооружения. Эти корабли были оборудованы системой кондиционирования воздуха. Катера пр. 206М и пр. 206МЭ изначально имели литерное обозначение ТКА (например, ТКА-119, и т. д.), а со второй половины 80-х годов — Т (например, Т-119, и т. д.).

Основные тактико-технические элементы

ТК пр. 206МЭ — 1 ед.

Водоизмещение, т:

— стандартное 170

— полное 220

Главные размерения, м:

— длина наибольшая (по BJI) 38,5

— ширина корпуса наибольшая (по BJI) 7,7

— осадка средняя 1,8

Экипаж, чел (в т. ч. офицеров) 25 (3)

Автономность по запасам провизии, сутки. 5

Энергетическая установка:

— тип дизельная

— количество х тип (суммарная мощность, л. с) ДД З х М-504 (15 ООО)

— количество х тип движителей 3 х ВФШ

Скорость хода наибольшая, уз:

— полная 31

— экономическая. 14

Дальность плавания, мили:

— ходом 14 уз. 1450

— ходом 35 уз 600

Вооружение:

Артиллерийский комплекс:

— количество АУ х стволов (тип АУ) 2x2- 30-мм (АК-230)

— СУАО «Рысь» (МР-104)

Противолодочное:

— количество ТА х труб (тип ТА). 4x 1- 533-мм (ОТА-53-206Э)

— боезапас. 4 торпеды 53-56

Радиоэлектронное:

— система групповых атак «Дозор-1»

— PЛC обнаружения ВЦ и НЦ «Баклан»

Схема наружного вида ТК пр. 206М:

1 — обтекатель антенны ГАС «Ока»; 2 — 57-мм АУ АК-725; 3 — АП РЛС СУАО «Барс»; 4 — визирная колонка СУАО «Барс»; 5 — ПУ НУРС СППП ПК-16; 6 — АП станции «Нихром» (системы опознавания «свой-чужой»); 7 — АП РЛС «Баклан»; 8 — АП станции оповещения о радиолокационном облучении; 9 — 533-мм ТА ОТА-53-206М; 10 — ходовой мостик; 11 — ходовая рубка; 12 — 25-мм АУ 2М-ЗМ; 13 — носовое, складывающееся малопогруженное подводное крыло; 14 — транцевая поита; 15 — морские дымовые шашки МДШ-1; 16 — 127-мм пулемет ДШК-М; 17 — носовое, стационарное (нескладывающееся) малопогруженное подводное крыло.

Схема наружного вида ТК пр. 206МЭ (вверху) и АКА пр. 205П (внизу):

1 — 30-мм АУ АК-230; 2 — спасательный плотик ПСН-6; 3 — АП РЛС СУАО «Рысь»; 4 — 533-мм ТА ОТА-53-206Э; 5 — визирная колонка СУАО «Рысь»; 6 — АП станции

«Нихром» (системы опознавания «свой-чужой»); 7 — АП РЛС «Баклан»; 8 — АП станции оповещения о радиолокационном облучении; 9 — ходовой мостик;

10 — ходовая рубка; 11 — 400-мм ТА; 12 — быстроходный легкий катер; 13 — АП РЛС «Вайгач-У»; 14 — 45-см прожектор; 15 — бомбосбрасыватель на шесть глубинных бомб ББ-1; 16 — обтекатель антенны ГАС «Ока».

42. Вторая часть, стр. 75: в сведениях о БТКА зав. № 901 ошибочно указано, что он имел литерное обозначение Т-15, следует читать: Т-373.

43. Вторая часть, стр. 75: в сведениях о БТКА Т-94 (зав. № 01301) ошибочно указано, что он входил в состав БФ, следует читать: Т-94 входил в состав ЧФ.

44. Вторая часть, стр. 75: в сведениях о БТКА зав. № 01302 ошибочно указано, что он имел литерное обозначение Т-75, следует читать: Т-61. К сведениям об этом корабле следует добавить: в 1976 г. он был переоборудован в патрульный вариант (без ТА). В апреле 1986 г. Т-61 передали правительству Сейшельских островов.

45. Вторая часть, стр. 80: к сведениям о МАК-11 следует добавить, что корабль был достроен по пр. 12081. В соответствии с ним вместо носовой АУ АК-630М и PJIC СУАО «Вымпел» он получил комплекс специального лазерного вооружения. На этом корабле в середине 80-х годов успешно прошел испытания комплекс управляемого вооружения «Бастион-К». Для этого на каждую из башен 100-мм орудий от танка Т-55 установили по лазерному прицелу-дальномеру (см. схему).

46. Вторая часть, стр. 89: к сведениям о АКА пр. 205П следует добавить, что на части кораблей также устанавливалась PJIC «Рейд» или «Вайгач-У». В справочнике ошибочно указано, что катера пр. 205П оснащали PJIC «Гарпун». На стр. 88 на нижней схеме внешнего вида АКА пр. 205П изображен АП PJIC «Вайгач-У», а не АП PJIC «Гарпун» (см. схему на стр. 98).

47. Вторая часть. Следует добавить, что в период с 1971 г. по 1993 г. в состав Черноморского флота входил артиллерийский катер АК-225 пр. 206ПЭ (патрульный экспортный). Корабль строился на базе РК пр. 205. Он должен был стать родоначальником серии катеров, предназначенных для экспортных поставок. АК-225 в 1970 г. построили на Приморском ССЗ (г. Ленинград) и в 1971 г. передали в состав ЧФ ВМФ СССР. На нем проводились различные испытания, которые выявили необходимость усиления артиллерийского вооружения. В частности, на корабле временно размещалась экспериментальная АУ АК-157. К началу 80-х годов концепция патрульного катера претерпела изменения и от серийной постройки катеров пр. 206ПЭ отказались. АК-225 остался в составе советского ВМФ. В начале 1993 г. его исключили из боевого состава флота и в том же году разобрали на металл.

Основные тактико-технические элементы

АК пр. 206ПЭ — 1 ед.

Водоизмещение, т:

— стандартное 175

— полное 210

Главные размерения, м:

— длина наибольшая (по BJI) 39,0

— ширина корпуса наибольшая (по BJI) 8,1

— осадка средняя 1,8

Экипаж, чел. (в т. ч. офицеров). 25 (3)

Автономность по запасам провизии, сут. 5

Энергетическая установка:

— тип дизельная

— количество х тип (суммарная мощность, л. с) ДД З х М-504 (15 ООО)

— количество х тип движителеи З X ВФШ

Скорость хода наибольшая, уз:

— полная 36

— экономическая. 12

Дальность плавания, мили:

— ходом 12 уз. 1200

— ходом 35 уз. 600

Вооружение:

Артиллерийский комплекс:

— количество АУ х стволов (тип АУ) 1x2- 57-мм (АК-257) или

1 х 1 — 57-мм (АК-157)1

— количество АУ х стволов (тип АУ). 1x1- 30-мм (АК-630)

— СУАО «Вымпел»

Радиоэлектронное:

— PJIC. «Дон-2»

— Комплекс средств РЭБ «Вымпел-Р2»2

— ПУ НУРС СППП ПК-16

Схема наружного вида МАК пр. 12081:

1 — лазерный прицел-дальномер комплекса «Бастион-К»; 2 — башня от танка Т-55; 3 — ПУ НУРС системы «Снег»*; 4 — гранатомет «Пламя»; 5 — 30-мм АУ АК-630; 6 — визир центральной наводки; 7-АП РЛС «Миус»; 8 — 127-мм АУ «Утес-М»; 9 — АП комплекса специального вооружения; 10-ходовой мостик; 11 — ходовая рубка.

* Данная ПУ является модификацией ПУ НУРС СППП ПК-2.

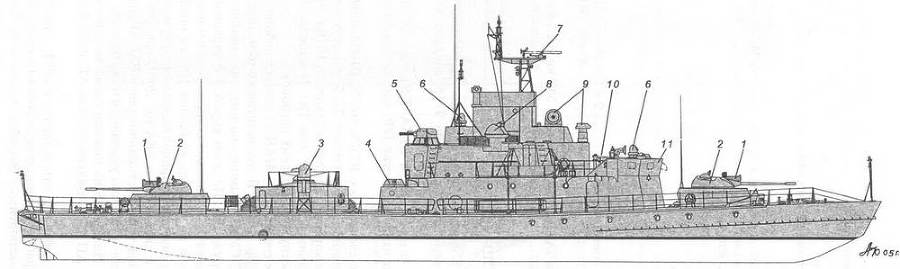

Схема наружного вида АКА пр. 206ПЭ (вверху) и АКА АК-225 в период проведения испытаний АУ АК-175 (внизу):

1 — 30-мм АУ АК-630; 2 — визирная колонка СУАО «Вымпел»; З — ПУ НУРС СППП ПК-16; 4-АП станции «Нихром» (системы опознавания «свой-чужой»); 5-АП РЛС «Дон-2»; 6 — приемная антенна комплекса средств РЭБ «Вымпел-Р2»; 7 — передающая антенна комплекса средств РЭБ «Вымпел-Р2»; 8 — АП РЛС СУАО «Вымпел»; 9 — ходовой мостик; 10 — оптический перископический визир ходовой рубки; 11 — ходовая рубка; 12 — 57-мм АУ АК-725; 13 — 57-мм АУ АК-175.
