Однако эти работы, из-за отсутствия финансирования, не провели, хотя были зарезервированы объемы и энергетические мощности. Всего по пр. 61Э должны были модернизировать пять кораблей пр. 61, но и эти планы реализовать не удалось. Способный проходил переоборудование в опытовый корабль по пр. 01091 для испытаний перспективного ГАК четвертого поколения «Клипер». На нем в кормовой оконечности корпуса планировали разместить (вместо 76-мм АУ) буксируемые (на разных уровнях от поверхности воды) гидроакустические антенны на специальных свесах-спонсонах. Из-за прекращения финансирования, не закончив ремонт и модернизацию, корабль сдали на слом. Последним, по пр. 01090, модернизировали Сметливый. На корабле смонтировали морской неакустический комплекс МНК-300 с буксируемым за кормой 300-метровым кабелем, комплексно принимающим и реагирующим на тепловой, радиационный и турбулентный след подводных лодок. На месте двух РБУ-1000 смонтировали ПУ ПКРК «Уран», а вместо кормовой 76-мм АУ – надстройку, где размещались оборудование и ПОУ МНК-300. На корабле установили (в дополнение к четырем ПУ ПК-16) 8 ПУ НУРС СППП ПК-10, а на надстройках – шесть датчиков система оповещения о лазерном облучении «Спектр-Ф». Корабль переклассифицировали в СКР.

В период с апреля 1976 г. по октябрь 1987 г. на ССЗ им. 61 коммунара в Николаеве для ВМС Индии было построено пять кораблей по пр. 61МЭ(25*). В отличие от прототипа они имеют большие водоизмещение и длину, вооружены крылатыми ракетами П-20 (четыре КТ в районе носовой надстройки), а на месте кормовой 76-мм АУ АК-726 оборудован подпалубный ангар для вертолета.

Схема наружного вида БПК пр. 61, вступавших в строй после 1966 г.:

1 – вертолет Ка-25ПЛ; 2 – рубка дежурного по кораблю и стартовый командный пост; 3 – 76-мм АК-726; 4 – съемный конус ветроуказателя; 5 – ПУ ЗРК «Волна-М»; 6 – АП РЛС СУАО «Турель»; 7 – АП РЛС СУ «Ятаган»; 8 – 533-мм ТА ПТА-53-61; 9 – АП РЛС «Кливер»; 10 – АП РЛС «Волга»; 11 – АП РЛС «Ангара-А»; 12 – АП станции «Бизань-4Б»; 13 – стабилизированный пост ТВ системы наблюдения за ближней надводной обстановкой МТ-45; 14 – АП станций «Краб-11» и «Краб-12»; 15 – АП радиопеленгатора АРП-50; 16 – сигнальный мостик; 17 – ходовая и штурманская рубки; 18 – оптический перископический визир ходового поста; 19 – ходовой пост; 20 – датчик СОТС; 21 – обтекатель антенн ГАС «Титан» и «Вычегда»; 22 – РБУ-6000; 23 – оптический перископический визир ГКП; 24 – ходовой мостик; 25 – командирский катер; 26 – РБУ-1000; 27 – рабочий катер.

Комсомолец Украины* (зав. № 1701, до 9.10.1962 г. – СКР-25). ССЗ им. 61 коммунара (г. Николаев): 15.09.1959 г.; 31.12.1960 г.; 31.12.1962 г.

Входил в состав ЧФ. 24.06.1991 г. был исключен из боевого состава флота, полностью разоружен и передан ОФИ на долговременное хранение. До мая 1995 г. корпус БПК простоял в Троицкой бухте Севастополя. В середине 1995 г. в Инкермане его разобрали на металл.

Проворный* (зав. № 1703, модернизирован по пр. 61Э, до 1.10.1964 г. – СКР-37). ССЗ им. 61 коммунара (г. Николаев): 10.02.1961 г.; 21.04.1962 г.; 25.12.1964 г.

Входил в состав ЧФ. С 22.03.1974 г. по октябрь 1976 г. на ССЗ им. 61 Коммунара корабль прошел модернизацию по пр. 61Э. В 1981 г. на нем в Белом море проходил испытания ЗРК «Ураган». 1.03.1987 г. на СРЗ «Севморзавод» (г. Севастополь) Проворный поставили в средний ремонт. 21.08.1990 г. при 70% готовности его исключили из боевого состава флота и передали ОФИ для утилизации. В начале 1993 г. корабль полностью разоружили, а затем – в Инкермане разобрали на металл.

Отважный* (зав. № 1704, до 17.02.1965 г. – Орел). ССЗ им. 61 коммунара (г. Николаев): 10.08.1963 г.; 17.10.1964 г.; 31.12.1965 г.

Входил в состав ЧФ. 30.08.1974 г. во время проведения противолодочных учений из-за самопроизвольного срабатывания маршевого двигателя одной из ЗУР в кормовом погребе ЗРК «Волна-М» на корабле возник пожар, который вскоре привел к взрыву ракетного погреба, сильному повреждению корпуса в кормовой оконечности, а затем затоплению части водонепроницаемых отсеков. Спустя пять часов произошел взрыв хранилища авиационного топлива, и корабль был оставлен экипажем. Вскоре Отважный затонул из-за ряда взрывов и пожара на траверзе Ялты. Вместе с кораблем погибло 24 человека.

Стройный* (зав. № 1705, мод. по пр. 61МП). ССЗ им. 61 коммунара (г. Николаев): 20.03.1964 г.; 28.07.1965 г.; 15.12.1966 г.

Входил в состав СФ. С 6.11.1980 г. по 14.07.1981 г. на ССЗ им. 61 коммунара он прошел средний ремонт с модернизацией по пр. 61МП. 19.01.1990 г. корабль вывели в резерв и поставили на прикол в Мурманске, а 12.04.1990 г. – исключили из боевого состава флота и передали в ОФИ для утилизации. В 1992 г. корабль полностью разоружили, а в 1994 г. – его корпус продали частной фирме Индии для разделки на металл.

( 25* ) Rajput (зав. № 2201, в ВМФ СССР – Надежный), Rana (зав. № 2202, в ВМФ СССР – Губительный), Ranjit (зав. № 2203, в ВМФ СССР – Ловкий), Ranvir (зав. № 2204, в ВМФ СССР – Твердый) и Ranjivey (зав. № 2205, в ВМФ СССР – Толковый). В настоящее время эти корабли входят в состав ВМС Индии.

Схема наружного вида БПК Сдержанный (пр. 61М):

1 – лацпорт помещения буксируемой антенны ГАК «Платина»; 2 – ВПП; 3 – 76-мм АУ АК-726; 4 – ПУ ЗРК «Волна-М»; 5 – ПУ ПКРК «Термит»; 6 – АП РЛС СУАО «Турель»; 7-АП РЛС «Волга»(26*); 8 – АП РЛС СУ «Ятаган»; 9 – 533-мм ТА ПТА-53-1123/2; 10-АП РЛС «Кливер»; 11 – АП РЛС «Ангара-А»; 12-АП станции «Бизань-4Б»; 13 – стабилизированный пост ТВ системы наблюдения за ближней надводной обстановкой МТ-45; 14 – АП станции «Залив»; 15 – АП радиопеленгатора АРП-50Р; 16 – сигнальный мостик; 17 – ходовая и штурманская рубки; 18 – оптический перископический визир ходового поста; 19 – ходовой пост; 20 – датчик СОТС; 21 – обтекатель подкильной антенны ГАК «Платина»; 22 – РБУ-6000; 23 – оптический перископический визир ГКП; 24 – ходовой мостик; 25 – АП комплекса средств РЭБ «Старт»; 26 – ПУ НУРС СППП ПК-16; 27 – командирский катер; 28 – 30-мм АУ АК-630М; 29 – АП РЛС СУАО «Вымпел-А»; 30 – стартовый командный пост.

( 26* ) На БПК пр. 61М и пр. 61 МП работу обеих РЛС «Волга» обеспечивают четыре АП.

Сечение по 30 шп. (см. в нос)

Сечение по 52 шп. (см. в нос)

Сечение по 74 шп. (см. в корму)

Сечение по 101 шп. (см. в корму)

Сечение по 140 шп. (см. в нос)

Сечение по 160 шп. (см. в нос)

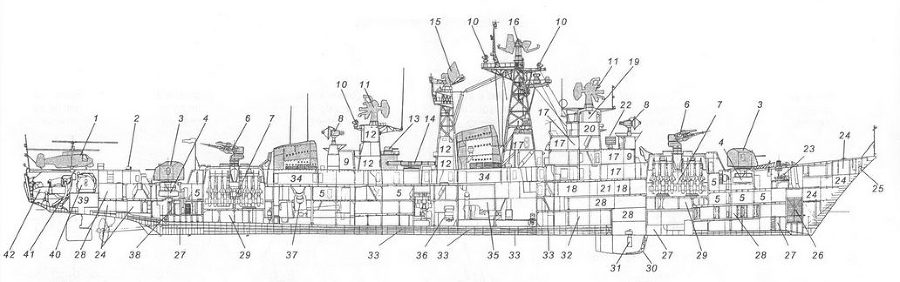

Продольный разрез БПК пр. 61 МП:

1 – вертолет Ка-25ПЛ; 2 – стартовый командный пост; 3 – 76-мм АУ АК-726; 4 – подбашенное отделение 76-мм АУ; 5 – кубрики личного состава; 6 – ПУ ЗРК «Волна-М»; 7 – погреб ЗУР; 8 – АП РЛС СУАО «Турель»; 9 – боевые посты СУАО «Турель»; 10 – АП РЛС «Волга»; 11 – АП РЛС СУ «Ятаган»; 12 – боевые посты и выгородки высокочастотных блоков СУ «Ятаган»; 13 – 30-мм АУ АК-630М; 14 – 533-мм ТА ПТА-53-61; 15 – АП РЛС «Кливер»; 16 – АП РЛС «Ангара-А»; 17 – боевые посты и выгородки высокочастотных блоков РТВ; 18 – каюты офицеров; 19 – ходовая и штурманская рубки; 20 – ходовой пост; 21 – ГКП; 22 – РБУ-6000; 23 – шпилевое отделение; 24 – кладовые различного назначения; 25 – датчик СОТС; 26 – цепной ящик; 27 – балластные цистерны; 28 – боевые посты гидроакустиков; 29 – помещение агрегатов и приводов ПУ ЗРК «Волна-М»; 30 – обтекатель подкильной антенны ГАК «Платина»; 31 – антенна подкильной антенны ГАК «Платина»; 32 – погреб РГБ-60; 33 – топливные цистерны; 34 – штормовой коридор; 35 – носовое МО; 36 – отсек вспомогательных механизмов и успокоителя качки; 37 – кормовое МО; 38 – погреб 76-мм выстрелов; 39 – румпельное отделение; 40 – лебедка ПОУ буксируемой антенны ГАК «Платина»; 41 – ПОУ буксируемой антенны ГАК «Платина»; 42 – рабочее тело буксируемой антенны ГАК «Платина».
