– стандартное 1710

– полное 1930

Главные размерения, м:

– длина наибольшая (по BЛ) 102,1 (93,5)

– ширина корпуса наибольшая (по BЛ) 13,1 ( • )

– осадка средняя 3,3

Экипаж, чел. (в т. ч. офицеров) 109 (15)

Автономность по запасам провизии, сут 15

Энергетическая установка:

– тип дизель-газотурбинная с раздельной работой ГТД и дизеля

– количество х тип ГТД (суммарная мощность, л. с.) 2 х М 90 (40 000)

– количество х тип ДД (суммарная мощность, л. с.) 1 х 865 (8000)

– количество х тип движителей 2 х ВФШ

Скорость хода, уз:

– полная 28

– экономическая 14

Дальность плавания ходом 14 уз, мили 3 500

Вооружение:

Противокорабельный ракетный комплекс:

– наименование «Уран»

– количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

– боезапас 8 ПКР ЗМ-24

Зенитный ракетный комплекс:

– наименование «Оса-МА2»

– количество ПУ х направляющих (тип ПУ) 1 х 2 (ЗИФ-122)

– боезапас 20 ЗУР 9М-33

– тип СУО 4Р-ЗЗМА

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 1 x 1- 76/60 (АК-176М)

– боезапас 800 выстрелов

– количество АУ х стволов (тип АУ) 2х 1- 30-мм (АК-630М)

– боезапас 12 000 выстрелов

– СУАО «Вымпел-А» (MP-123-01)

Противолодочное:

– количество ТА х труб (тип ТА) 2 x 2 – 533-мм (ПТА-53-1166)

– боезапас 4 торпеды 53-65К или СЭТ-65

– КСУС «Грамм»

– количество РБУ х стволов (тип РБУ) 1 х 12 – 213-мм (РБУ-6000)

– боезапас 48 РГБ-60

Минное:

– количество мин заграждения 20

Радиоэлектронное:

– БИУС «Трон»

– PЛK «Монолит»

– РЛС обнаружения ВЦ и НЦ «Позитив»

– навигационная РЛС «Дон-2»

– комплекс средств РЭБ «Старт»

– КРС «Тайфун-3»

– количество ПУ х труб (тип ПУ) СППП 4х 16- 82мм (ПК-16) + 2 х 10 – 122мм (ПК-10)

– ГАК с антеннами в подкильном и буксируемом обтекателях «Зарница»

Сторожевой корабль пр. 11661 (шифр «Гепард») проектировался Зеленодольским ПКБ под руководством М.М. Нестеренко, а затем В.Н. Кашкина специально для поставок на экспорт. Работы над ним были начаты в первой половине 80-х годов, а технический проект утвердили в 1987 г. В конце 80-х годов на Зеленодольском ССЗ заложили два корабля. Строительство одного из них в середине 90-х годов практи чески завершили. Однако покупателя на него не нашлось. Поэтому в 2000 г. оба СКР решили достроить для ВМФ РФ по корректированному проекту 11661К. В соответствии с ним был несколько изменен состав вооружения. В частности, с корабля сняли буксируемую антенну ГАК «Зарница», ТА и РБУ-6000. Объясняется это тем, что СКР пр. 11661К предназначены для КФл, а в составе флотов Прикаспийских государств ПЛ нет. На специальных банкетах установили два 14,5-мм пулемета МТПУ.

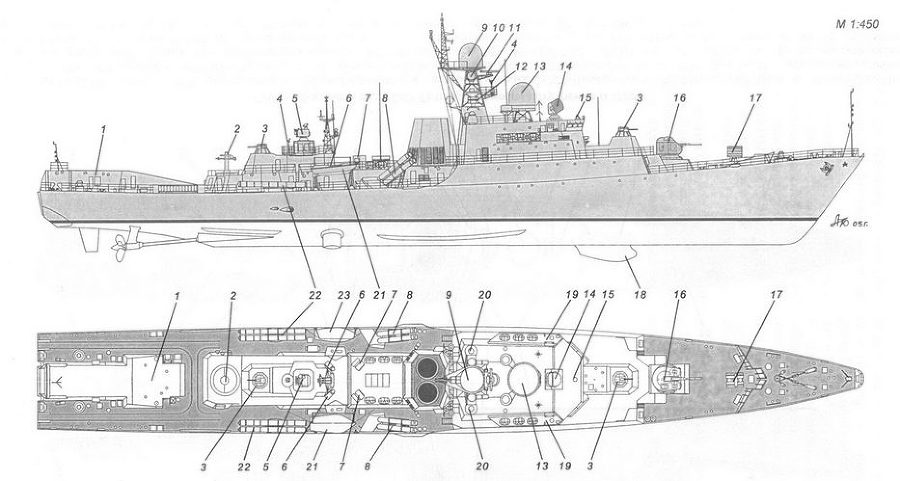

Схема наружного вида СКР пр. 11661:

1 – ангар рабочего тела и ПОУ буксируемой антенны ГАК «Зарница»; 2 – ПУ ЗРК «Оса-МА2»; 3 – 30-мм АУ АК-630М; 4 – визирная колонка СУАО «Вымпел-А»; 5 – АП РЛС СУО 4Р-ЗЗМА; 6 – ПУ НУРС СППП ПК-16; 7 – ПУ НУРС СППП ПК-10; 8 – ТПК ПКРК «Уран»; 9 – АП РЛС «Позитив»; 10 – АП канала приема целеуказания (УСБД) РЛК «Монолит»; 11 – АП РЛС «Дон-2»; 12 – передающие антенны комплекса средств РЭБ «Старт»; 13 – основной (комплексный) АП РЛК «Монолит»; 14 – АП РЛС СУАО «Вымпел-А»; 15 – оптический перископический визир ходовой рубки; 16 – 76-мм АУ АК-176; 17 – РБУ-6000; 18 – обтекатель подкильной антенны ГАК «Зарница»; 19 – ходовой мостик; 20 – АП приемной антенны комплекса средств «Старт»; 21 – грузовой катер; 22 – 533-мм ТА ПТА-53-1166; 23 – командирский катер.

Схема наружного вида СКР Татарстан после вступления в строй:

1 – ПУ НУРС СППП ПК-10; 2 – ПУ ЗРК «Оса-МА2»; 3 – 30-мм АУ АК-630М; 4 – визирная колонка СУАО «Вымпел-А»; 5 – АП РЛС СУО 4Р-ЗЗМА; 6 – ПУ НУРС СППП ПК-16; 7 – ТПК ПКРК «Уран»; 8 – АП РЛС «Позитив»; 9 – АП канала приема целеуказания (УСБД) РЛК «Монолит»; 10-АП РЛС «Дон-2»; 11 – передающие антенны комплекса средств РЭБ «Старт»; 12 – основной (комплексный) АП РЛК «Монолит»; 13 – АП РЛС СУАО «Вымпел-А»; 14 – оптический перископический визир ходовой рубки; 15 – 76-мм АУ АК-176; 16 – 76-мм салютная пушка СП-1; 17 – обтекатель подкильной антенны ГАК «Зарница»; 18 – ходовой мостик; 19 – приемная антенна комплекса средств РЭБ «Старт»; 20 – АП радиопеленгатора АРП-50Р; 21 – грузовой катер; 22 – 14,5-мм пулемет МТПУ.

Корпус гладкопалубный, стальной, с двойным дном на всем протяжении. Он разделен водонепроницаемыми переборками на 12 отсеков. Один среднеоборотный ДД через 3-х ступенчатый редуктор обеспечивает крейсерский ход, а оба ГТД (по одному на каждую линию вала) – полный. Система стабилизации качки включает в себя скуловые кили и выдвижные бортовые рули. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Рулевое устройство с электрогидравлическими приводами и полубалансирным рулем. Корабль может использовать оружие при волнении моря до 5 баллов, а буксируемую антенну ГАК – при волнении до 4 баллов.

Татарстан (зав. № • , до 3.10.1996 г. – СКР-200). ОАО «Зеленодольский ССЗ» (г. Зеленодольск): 1988 г.; 8.1994 г.; 2003 г. Входит в состав КФл.

Дагестан (зав. № • , до 3.10.1996 гю – СКР-201). ОАО «Зеленодольский ССЗ» (г. Зеленодольск): 1989 г.; • ; Предназначен для КФл.

АБ – аккумуляторная батарея

АП – антенный пост

АПКР – атомный подводный крейсер с баллистическими ракетами

АПКРРК – атомный подводный крейсер с крылатыми ракетами

АРС – автономный рабочий снаряд

АРСС – амортизационная ракетно-стартовая система

АСА – аварийно-спасательный аппарат

АСС – аварийно-спасательная служба

АТГ – автономный турбогенератор

АУ КСППО – аппаратура управления корабельными системами предстартового и повседневного обслуживания

АУГ – авианосно-ударная группа

АЭУ – атомная энергетическая установка

БелВМБ – Беломорская ВМБ

БИП – боевой информационный пост

БИУС – боевая информационно-управляющая система

ВПК – большой противолодочный корабль

БСУ – бортовая система управления бух. – бухта

ВДРК – выдвижная винто-рулевая колонка

ВМБ – военно-морская база

ВПК – выдвижная поворотная колонка

ВППл – взлетно-посадочная площадка

ВРШ – винт регулируемого шага

ВСК – всплывающая спасательная камера

ВФТ – винт флюгерного типа (или двухпозиционный винт)

ВФШ – винт фиксированного шага

ГАК – гидроакустический комплекс

ГАС – гидроакустическая станция

ГК – главный калибр

ГКП – главный командный пункт

ГЛС – гидролокационная станция

ГПБА – гибкая протяженная буксируемая антенна

ГПД – средство гидроакустического противодействия

ГТГ – газотурбинный генератор

ГТЗА – газотурбинный агрегат

ГТК – газотурбокомпрессор

ГЧ – головная часть

ГЭД – гребной электродвигатель

ГЭУ – главная энергетическая установка

ДАУ – дистанционно-автоматическое управление

ДГ – дизель-генератор

ДД – дизельный двигатель

ДЕСО – десантный отряд

ДНА – дизель-насосный агрегат

ДРЛ – дизель-редукторный агрегат

ДРК – движительно-рулевая колонка

ДЭУ – дизель-электрическая установка

ЗПС – звукоподводная связь

ЗР – зенитная ракета

ИСЗ – искусственный спутник земли

ИУ – искатель-уничтожитель мин

КАС – корабельная автоматизированная система

КАСУ – корабельная автоматизированная система управления

КВО – квадратичное отклонение
