Всего в период с 1961 г. по август 1968 г. в Калининграде на ССЗ № 820 для советского ВМФ было построено 18 кораблей пр. 35. Из них к декабрю 1991 г. в составе флота оставалось только три корабля. С 1973 г. по 1978 г. восемь СКР были модернизированы по пр. 35М. На них вместо двух кормовых РБУ-6000 установили второй пятитрубный 400-мм ТА, а ГАС «Титан» и «Вычегда» заменили на ГАС «Пла- тина-МС». Кроме того, на корабле разместили ГАС «Рось-К» с антенной в опускаемом «на стопе» обтекателе. На СКР-12, СКР-19, СКР-35, СКР-48 и СКР-83 РЛС «Фут-Н» за менили на РЛС «Рубка». Для повышения поисковых возможностей на мелководье на части кораблей пр. 35 (или пр. 35М) установили вертолетную ОГАС «Ока» с лебедкой и рабочим телом на верхней палубе с правого борта у среза кормовой 76-мм АУ.

Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли - pic_53.jpg

Схема наружного вида СКР пр. 35:

1 – морские дымовые шашки (МДШ); 2 – охранительное устройство БОКА-Ду; 3 – кожух шахты забора воздуха к газотурбинным компрессорам (ГТК); 4 – РБУ-6000; 5 – 76-мм АУ АК-726; 6 – 400-мм ТА ПТА-40; 7 – АП станции постановки активных помех «Тюльпан»; 8 – АП станции РТР «Бизань-4Б»; 9 – АП РЛС «Фут-И»; 10 – АП станции «Нихром» системы опознавания «свсй-чужой»; 11 – АП РЛС «Нептун-М»; 12 – АП радиопеленгатора АРП-50; 13 – спасательные плотики; 14-АП РЛС СУАО «Фут-Б»; 15 – ходовой мостик; 16 – ходовая рубка; 17 – датчик СОТС МИ-110Р; 18 – обтекатель антенн ГАС «Титан» и «Вычегда»; 19 – шестивесельный ял.

Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли - pic_54.jpg

Продольный разрез СКР пр. 35:

1 – газоходы ГТК; 2 – ГТК; 3 – кожух шахты забора воздуха к ГТК; 4 – РБУ-6000; 5 – кубрик личного состава на 26 человек (+ восемь запасных мест); 6 – каюта мичманов и старшин на шесть человек; 7 – 76-мм АУ АК-726; 8 – подбашенное отделение 76-мм АУ АК-726; 9 – запасная кабина управления ГЭУ; 10 – кормовое МО; 11 – ПЭЖ; 12 – АП станции постановки активных помех «Тюльпан»; 13 – АП станции РТР «Бизань-4Б»; 14 – АП РЛС «Фут-Н»; 15 – АП РЛС «Нептун-М»; 16-кормовая электростанция; 17-АП РЛС СУАО «Фут-Б»; 18-ходовой мостик; 19-ходовая рубка; 20 – штурманская рубка; 21 – коридор офицерских кают; 22 – помещение редукторов; 23 – посты управления РБУ-6000 и помещение вентиляторов; 24 – посты гидроакустиков; 25 – кубрик личного состава на 24 человека (+ два запасных места); 26 – помещение перезарядки 76-мм АУ; 27 – кубрик личного состава на 21 человека (+ три запасных места); 28 – шпилевое отделение; 29 – носовой дегазационный пост; 30 – шкиперские кладовые; 31 – цепной ящик; 32 – кладовая сухой провизии; 33 – кладовая мокрой провизии; 34 – кубрик личного состава на 10 человек; 35 – холодильная камера; 36 – цистерна пресной воды; 37 – агрегатная РЛС; 38 – погреб на 700 76-мм выстрелов; 39 – шахта лага; 40 – посты ПУСБ «Буря-35»; 41 – погреб РГБ-60; 42 – центральный артиллерийский пост (ЦАРП); 43 – топливные цистерны; 44 – шахта ПОУ; 45 – обтекатель антенн ГАС «Титан» и «Вычегда» в выдвинутом (рабочем) состоянии (пунктиром показано положение обтекателя в походном положении); 46 – антенна ГАС «Титан»; 47 – антенна ГАС «Вычегда»; 48 – носовое МО; 49 – помешение механизмов успокоителя качки; 50 – масляная цистерна; 51 – аварийный пост управления ГТК; 52 – румпельное отделение.

СКР-7* (зав. № 164, до 19.05.1966 г. – ГШК-7). ССЗ № 820 (г. Калининград): 16.01.1961 г.; 25.12.1961 г.; 29.12.1964 г.

Входил в состав БФ. 1.08.1987 г. корабль из-за износа материальной части и достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации. В 1988-89 гг. в Балтийске на базе «Глав- вторчермета» он был разобран на металл.

СКР-20* (зав. № 168, до 19.05.1966 г. – Г1ЛК-20). ССЗ № 820 (г. Калининград): 26.01.1961 г.; 23.03.1962 г.; 25.12.1964 г.

Входил в состав БФ. 4.05.1989 г. корабль, из-за износа материальной части, вывели из боевого состава флота и передали ОФИ для утилизации. В 1990 г. в Лиепае он был разобран на металл.

СКР32* (зав. № 169, до 19.05.1966 г. – Т1ЛК-32). ССЗ № 820 (г. Калининград): 21.03.1961 г.; 15.05.1962 г.; 29.12.1964 г.

Входил в состав БФ. 4.05.1989 г. корабль, из-за износа материальной части и достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации. К марту 1990 г. его полностью разоружили, а в мае 1990 г. – продали частной фирме Швеции для разборки на металл.

СКР-39* (зав. № 170, до 19.05.1966 г. – ПЛК-39). ССЗ № 820 (г. Калининград): 26.05.1961 г.; 23.06.1962 г.; 16.12.1964 г.

Входил в состав БФ. 19.04.1990 г. корабль, из-за износа материальной части и достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации. В 1991 г. он затонул в порту г. Лиепая во время демонтажа вооружения и механизмов из-за неисправности донно-забортной арматуры. Впоследствии был поднят и разобран на металл.

СКР-86* (зав. № 171, до 19.05.1966 г. – ПЛК-44). ССЗ № 820 (г. Калининград): 10.08.1961 г.; 31.08.1962 г.; 31.12.1964 г.

Входил в состав БФ. 19.04.1990 г. корабль из-за износа материальной части исключили из боевого состава флота и передали ОФИ для утилизации. В 1991 г. он затонул в порту г. Балтийск во время демонтажа вооружения и механизмов из-за неисправности донно-забортной арматуры. Впоследствии СКР-86 был поднят и разобран на металл.

Иван Сладков* (зав. № 172, до 2.08.1968 г. – СКР-49, до 19.05.1966 г. – ПЛК-49). ССЗ № 820 (г. Калининград): 17.10.1961 г.; 15.06.1962 г.; 25.06.1965 г.

Входил в состав БФ. 19.04.1990 г. корабль, из-за износа материальной части исключили из боевого состава флота и передали ОФИ для утилизации. В 1991 г. он затонул в порту г. Балтийск во время демонтажа вооружения и механизмов из-за неисправности донно-забортной арматуры. Впоследствии был поднят и разобран на металл.

СКР-53* (зав. № 174, до 19.05.1966 г. – ПЛК-53). ССЗ № 820 ССЗ № 820 (г. Калининград): 30.11.1961 г.; 10.12.1962 г.; 31.08.1965 г.

Входил в состав ЧФ. 19.04.1990 г. корабль, из-за износа материальной части и достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации. В 1991 г. СКР-53 в Инкермане на базе «Главвторчермета» разобрали на металл.

СКР-24* (зав. № 175, до 19.05.1966 г. – ГШК-8). ССЗ № 820 (г. Калининград): 14.03.1962 г.; 10.02.1963 г.; 30.09.1965 г.

Входил в состав БФ. 19.04.1990 г. корабль, из-за износа материальной части и достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации. В 1991 г. он затонул в порту г. Лиепая во время демонтажа вооружения и механизмов из-за неисправности донно-забортной арматуры. Впоследствии был поднят и частной фирмой Латвии разобран на металл.

Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли - pic_55.jpg

Сечение по 50 шп. (см. в корму)

Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли - pic_56.jpg
Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли - pic_57.jpg

Сечение по 40 шп. (см. в корму)

Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли - pic_58.jpg

Сечение по 27 шп. (см. в корму)

Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли - pic_59.jpg

Сечение по 74 шп. (см. в корму)

Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли - pic_60.jpg

Сечение по 112 шп. (см. в нос)

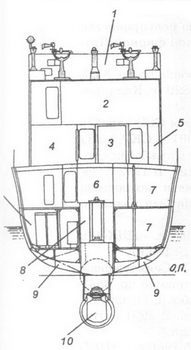

Вид с носа и поперечные сечения СКР пр. 35:

1 – ходовой мостик; 2 – штурманская рубка; 3 – коридор офицерских кают; 4 – каюта офицеров; 5 – каюта командира корабля; 6 – помещение редукторов; 7 – посты гидроакустиков; 8 – шахта ПОУ; 9 – топливные цистерны; 10 – антенна ГАС «Вычегда»; 11 – РБУ-6000; 12 – помещение вентиляторов и колориферов; 13 – кубрик личного состава; 14 – погреб РГБ-60; 15 – шахта забора воздуха к ГТК; 16 – 76-мм АУ АК-726; 17 – подбашенное отделение 76-мм АУ АК-726; 18 – перегрузочное отделение 76-мм АУ АК-726; 19 – агрегатная РЛС; 20 – погреб на 700 76-мм выстрелов; 21 – АП РЛС СУАО «Фут-Н»; 22 – АП станции «Нихром» системы опознавания «свой-чужой»; 23 – АП РЛС «Нептун-М»; 24 – АП станции РТР «Бизань-4Б»; 25 – АП станции постановки активных помех «Тюльпан»; 26 – ПЭЖ; 27 – кормовая электростанция; 28 – помещение механизмов успокоителя качки.
