4* Корабельная часть СУ состоит из ЦП и прожекторов подсвета цели. Количество каналов по цели определяется количеством прожекторов подсвета. Кроме того, в качестве целевого канала могут использоваться РЛС семейства «Фрегат». Экспортная модификация – ЗРК «Штиль».

9М311 (ЗРАК «Кортик»)

9М330 (ЗРК «Кинжал»)

9МЗЗ (ЗРК «Оса-М/МА»)

9М38М (ЗРК «Ураган»)

5В 55РМ (ЗРК «Форт»)

В 611 (ЗРК «Шторм»)

В 600 (ЗРК «Волна»)

Продолжение

Продолжение

1* Разрабатывался по единым требованиям ВМФ и сухопутных войск. Блок СУ и АУ включает радиолокационные станции наведения ЗУР и кругового обзора для обнаружения ВЦ в ближней зоне.

2 * В ЗРК «Кинжал» использованы принципиальные схемные решения ЗРК «форт» (наличие многофункциональной РЛС, старт ЗУР из ТПК в ВПУ барабанного типа). Целеуказание может быть получено от любой корабельной РЛС обнаружения ВЦ.

3* Создан на базе зенитной самоходной установки 2С6М «Тунгуска». В ЗРАК вместо 30-мм армейских автоматов использованы артиллерийская установка АК-630 и новая СУ с радиокомандным наведением ЗУР. Нормальная комплектация включает один МУ и от одного до шести БМ. Каждый БМ включает две пакетные ПУ на восемь боеготовых ЗУР и две 30-мм АУ. В подбашенном отделении БМ хранятся еще 24 ЗУР (имеется модификация ЗРАК без подбашенного хранения ЗУР). Экспортная модификация – ЗРАК «Каштан».

4* Могут использоваться как со специальных установок на две или четыре ЗУР, так и с легких упоров. Общая масса ПЗРК составляет от 15 кг («Стрела-2М») до 17 кг («Игла-1»).

Продолжение

Продольный разрез по оси установки МК-5бис*:

1 – антенна радиодальномера (только на второй и третьей установках крейсера пр. 68бис); качающийся лоток снарядного элеватора, 3 – лоток для раздевания снарядов; 4 – дальномер ДМ-82; 5 – рабочее отделение; 6 – верхний снарядный элеватор; 7 – верхнее перегрузочное отделение; 8 – верхний зарядный элеватор; 9 – жесткий барабан; 10 -^верхний снарядный элеватор; 11- снарядный стеллаж; 12 – снарядный погреб; 13, 14, 17 – снарядные стеллажи; 15 – зарядный погреб; 16 – нижний зарядный элеватор, 18 – трансопртер; 19 – нижнее перегрузочное отделение; 20 – снарядный стеллаж; 21 – верхний снарядный элеватор; 22 – подачная труба; 23 – электродвигатель вертикального наведения среднего орудия; 24 – амбразурный мамеринец; 25 – боевое отделение; 26 – качающаяся часть Б-38.

* На основе подлинных чертежей. Схема заимствована монографии А.Б. Морина «Легкие крейсера типа Чапаев и типа Свердлов», Альманах «Цитадель», СПб. 1997 г.

Продолжение

Продолжение

СМ-2-1

СМ-5-1

В-11М

АК-130

АК-100

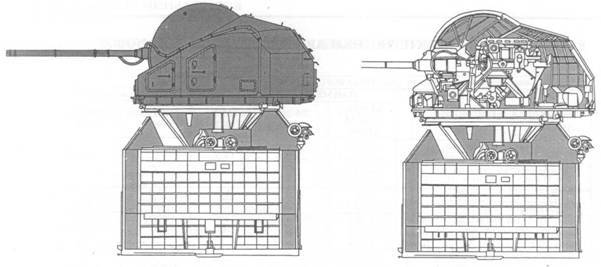

АК-176

АК-726

АК-725

АК-230

АК-630

ЗРАК «Кортик»

Продолжение

1* Носил наименование «Смерч». ПУ была оборудована системой стабилизации. Управление ПУ осуществлялось дистанционно, а заряжание – вручную. РГБ снабжалась ударно-дистанционным взрывателем, с 1960 г. – неконтактным акустическим взрывателем активного действия.

2 * Носит наименование «Смерч-3». ПУ оснащена системой стабилизации и механизированной системой заряжания. РГБ-10 снабжена ударно-дистанционным взрывателем. Комплекс используется как средство ПТЗ.

3* Изначально создавался как комплекс ПТЗ (носит наименование «Удав-1»), ПУ оснащена системой стабилизации и механизированной системой заряжания.

4* Носит наименование «Смерч-2». ПУ оснащена системой стабилизации и механизированной системой заряжания. ПУ наводятся в двух плоскостях. Изначально РГБ-60 была оснащена ударно-дистанционным взрывателем. В 1966 г. была создана модификация с неконтактным акустическим взрывателем активного действия. В 1987 г. была принята на вооружение РГБ «Запад» с миниатюрной системой активного гидроакустического самонаведения с дальностями обнаружения ПЛ до 130 м и стрельбы от 600 м до 4 300 м, и глубиной поражения цели до 1000 м.
