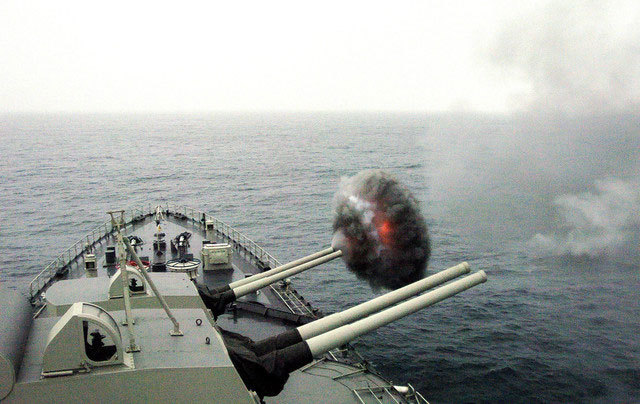

“Almirante Grau” ведет огонь из носовой артустановки главного калибра в ходе учений “Unitas”

26 октября 2017 года крейсер был выведен из состава ВМФ, а его название и функции флагманского корабля были переданы ракетному фрегату FM-53 “Montero”. Но остается надежда, что на этом насчитывающая 78 лет история корабля не закончится – специальный комитет перуанского ВМФ рассматривает вопрос о превращении крейсера-ветерана в музей.

Основные тактико-технические характеристики крейсеров

“Almirante Grau” и “Aguirre”

Оригинальный проект (1938 год):

Основные размерения:

длина наибольшая – 185,01 м

ширина – 16,99 м

осадка – 5,6 м

Водоизмещение:

Стандартное – 8350 т

Полное – 9620 т

Главная силовая установка:

трехвальная паротурбинная мощностью 78000 л.с.

шесть паровых котлов

скорость-32 узла

Вооружение:

2 × 3, 2 × 2–150 мм

6 × 2–40 мм

4 × 2–12,7 мм

3 × 2–533 мм торпедных аппарата

2 катапульты для двух гидросамолетов “Fokker C–XIW”

После вступления в строй (1953 год):

Основные размерения:

длина наибольшая – 185,70 м (“De Zeven Provinciën”); 187,32 м (“De Ruyter”)

ширина – 17,25 м

осадка – 9,15 м

Водоизмещение:

стандартное – 9681 т

полное – 12040 т

Вооружение:

4 × 2–152,4 мм / 53 кал.

4 × 2–57 мм / 60 кал.

8 × 1–40 мм / 70 кал.

103 мм пусковые установки для осветительных ракет / пассивных помех

два бомбосбрасывателя для глубинных бомб

Бронирование:

бортовое – 76–50 мм

башни главного калибра – 50–125 мм

боевая рубка – 50–125 мм

палубы – 20–30 мм

Главная силовая установка:

двухвальная паротурбинная установка 85000 л.с.

четыре паровых котла

скорость – 32,2 узла

дальность плавания – 2100 миль (32 узла), 7000 миль (12 узлов)

Радиоэлектронное оборудование и системы управления стрельбой:

две системы управления стрельбой 152,4 мм орудий HSA M25

четыре системы управления стрельбой 57 мм и 40 мм орудий HSA M45

РЛС обнаружения надводных целей DA 02

РЛС обнаружения воздушных целей LW-02

РЛС определений высоты воздушных целей SGR 104

навигационная РЛС ZW-01

“De Zeven Provinciën” после модернизации 1964 года:

Вооружение:

2 × 2–152,4 мм / 53 кал.

3 × 2–57 мм / 60 кал.

4 × 1–40 мм / 70 кал.

1 × 2 ПУ для ракет “Terrier RIM-2”

Радиоэлектронное оборудование и системы управления стрельбой:

РЛС обнаружения воздушных целей DA 02

РЛС обнаружения воздушных целей SPS-34

РЛС определения высоты воздушных целей SGR 104

система управления стрельбой 152,4 мм орудий HSA M25

три системы управления стрельбой 57 и 40 мм орудий HAS M45

две системы наведения для “Terrier” SPG-35

навигационная РЛС ZW-01

“Aguirre” (ex-“De Zeven Provinciën”) после модернизации 1978 года:

Водоизмещение:

стандартное – 10007 т

полное – 12446 т

Вооружение:

демонтирована ПУ ракет “Terrier”, установлен ангар и оборудована полетная палуба для четырех вертолетов типа “Sea King” SH-3D или пяти AB-212 AS, остальное вооружение сохранено

Радиоэлектронное оборудование и системы управление стрельбой:

демонтированы SPG 35, SPG 104, SPS 39;

установлены две навигационных РЛС фирмы Decca и система управления стрельбой NA-10, остальное оборудование осталось без изменений (позднее установлена элетронно-оптическая система управления стрельбой LIROD 8)

“Almirante Grau” (ex-“De Ruyter”) по состоянию на 2004 год:

Водоизмещение:

стандартное – 9681 т

полное – 12165 т

Вооружение:

4 × 2–152,4 мм / 53 кал. артустановки Bofors

2 × 2–40 мм / 70 кал. артустановки Breda-Bofors

4 × 1–40 мм / 70 кал. артустановки Bofors

8 × 1 ПУ ракет класса “корабль-корабль” “Otomat Mk2”

? × 5 ПУ зенитных ракет “Игла”

два бомбосбрасывателя для глубинных бомб Mk VII Mod. 0

1 × 10 ПУ для постановки пассивных помех CSEE Sagaie

2 × 10 ПУ для постановки пассивных помех CSEE Dagaie

Радиоэлектронное оборудование и системы управления стрельбой:

РЛС обнаружения надводных целей Signaal DA 08

РЛС обнаружения воздушных целей Signaal LW-08

система управления стрельбой Signaal WM-25

2 навигационных РЛС Decca 1226

система управления стрельбой Signaal STIR-24

две электронно-оптических системы управления стрельбой LIROD 8

пассивная система электронного противодействия MAGE RAPIDS

активная система электронного противодействия CME Scimitar

боевая информационно-управляющая система SEWACO

Экипаж:

650 человек (48 офицеров)

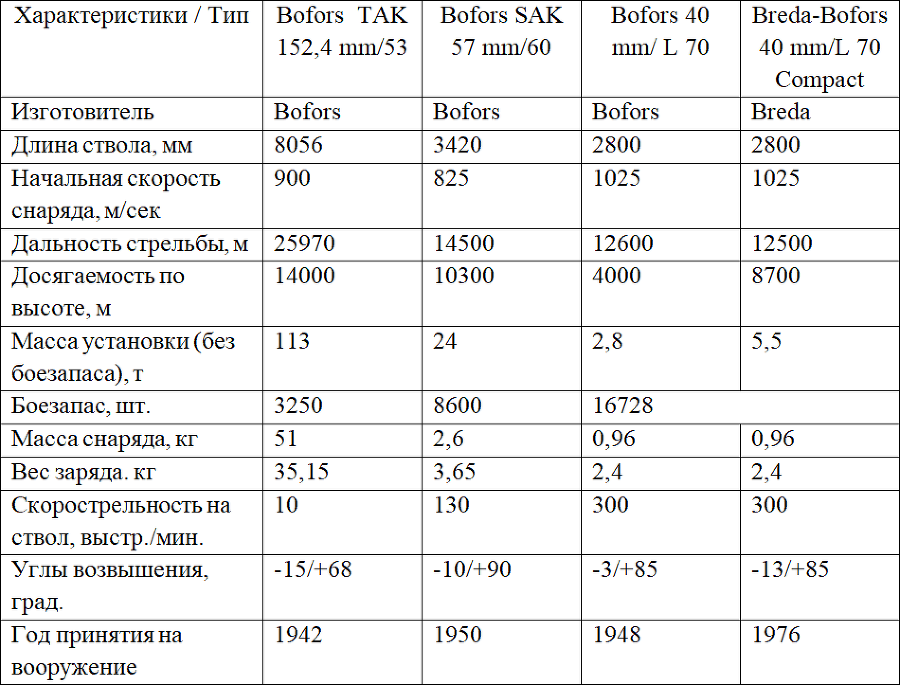

Основные данные артиллерийского вооружения крейсера “Almirante Grau”

Оказывается, что горы способствуют долголетию не только людей, но и … судов. Свидетельством этого являются перуанские суда “Yavarí” (“Явари”) и BAP ABH-306 “Puno” (“Пуно”, BAP – Buque Armada Peruana – корабль перуанского военно-морского флота), с момента вступления которых в строй прошло уже почти полторы сотни лет. Оба судна приписаны к порту Пуно, расположенному на берегу озера Титикака – самого высокогорного судоходного озера в мире.

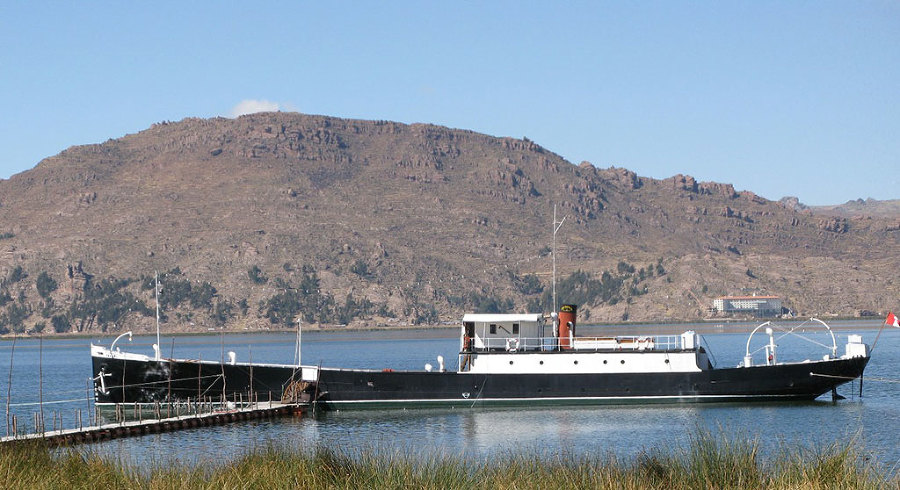

Перуанское судно “Yavarí” (фото автора)

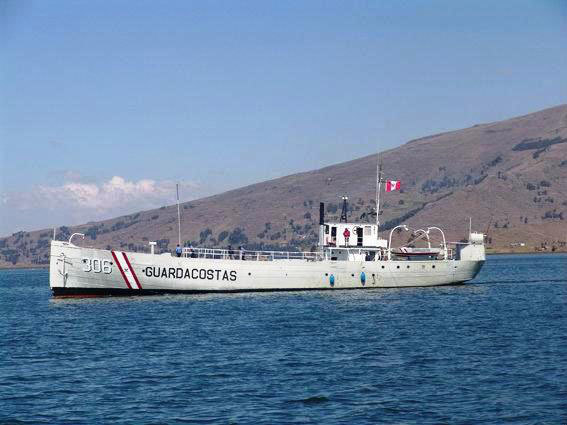

BAP ABH-306 “Puno” (фото Marina de Guerra del Perú)

Пресноводное озеро Титикака расположено в Андах на границе между Перу и Боливией на высоте 3820 метров. Его максимальная глубина достигает 304 метров, а площадь – 8300 км². Здесь находится колыбель многих человеческих цивилизаций, в том числе и инков.

Истоки парового судоходства на озере восходят к 1855 году, когда на его просторах появилась парусно-паровая шхуна “Aurora del Titicaca”. Построенное в Нью-Йорке судно в разобранном виде было доставлено в перуанский тихоокеанский порт Islay, а затем по горным тропам в Пуно. В 1876 году шхуна погибла на скалах у берегов острова Amantaní.

Следующим шагом к развитию судоходства на Титикаке стало решение президента Перу Ramon Castilla заказать в Англии две железные 140-тонные канонерские лодки для этого озера с главными размерениями 30,5 × 5,2 × 1,8 метров и скоростью 9 узлов. Вооружение должно было состоять из двух поворотных орудий. В 1861 году был подписан контракт с британской фирмой James Watt & Co. в Бирмингеме на постройку судов. Субподрядчиком, осуществлявшим строительство корпусов этих пароходов, была фирма The Thames Ironwork and Shipbuilding.

Так как к тому времени железная дорога к берегам Титикаки проложена еще не была, то суда предполагалось доставить в разобранном виде на спинах мулов. Поэтому максимальный вес одной детали не должен был превышать 200 кг. Суда были построены и испытаны в Англии, а затем разобраны для транспортировки к месту назначения. В июне 1862 года британский пароход “Mayola”, с разобранными судами на борту (всего 2766 деталей общим весом 210 тонн, а также два коленчатых вала паровых машин) и восемью специалистами-судостроителями вышел из Лондона. 15 октября пароход прибыл в перуанский порт Арика, откуда детали судов по железной дороге были отправлены в Такну. Интересно отметить, что предназначенные для канонерок пушки остались в Арике, где использовались для береговой обороны и никогда не попали на Титикаку.
