3706/45
4740/45
Длина нарезной части, мм
3109
3694
Объем каморы, дм³
3,67
7,38
Число нарезов
32
32
Глубина нарезов, мм
1,05
1,25
Давление в канале ствола, кг/см²
2750
2850
Начальная скорость, м/с
790
785
Дальность стрельбы, км
14,2
15,2
Досягаемость по высоте, км
9,7
10,3
Живучесть ствола, выстр.
7000
4100
Вес ствола с затвором, кг
1230
1585
Углы ВН, град.
–10°/+80°
–3/+79
Угол горизонтального наведения, град.
360
360
Макс. скорость горизонтального наведения, град/с
1,3
3
Макс. скорость вертикального наведения, град/с
1,3
3
Скорострельность, выстр./мин
15
6
Тип выстрела
Унитарный патрон
Унитарный патрон
Вес выстрела, кг
?
24
Вес снаряда, кг
9
15,1
Вес установки, кг
5760
13 850
Изготовитель
Rheinmetall-Borsig AG, Düsseldorf
Rheinmetall-Borsig AG, Düsseldorf
Год разработки
1930
1932
Орудие 10,5 cm SKC/32 было разработано фирмой Rheinmetall-Borsig AG при участии фирм Bofors и Krupp в 1932 году, а через два года оно было принято на вооружение Кригсмарине. Орудие 8,8 cm SKC/30 является маринизированной версией разработанного в 1928 году вышеуказанными фирмами зенитного орудия 8,8 cm Flak 18. Разработка орудия началась в 1930 году, а через три года пушки начали поступать на вооружение тральщиков, подводных лодок и других кораблей.

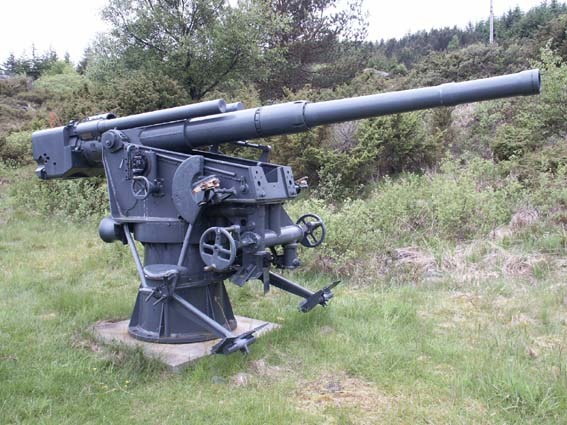

Зенитная артустановка 10,5 cm SKC/32
(из архива автора)

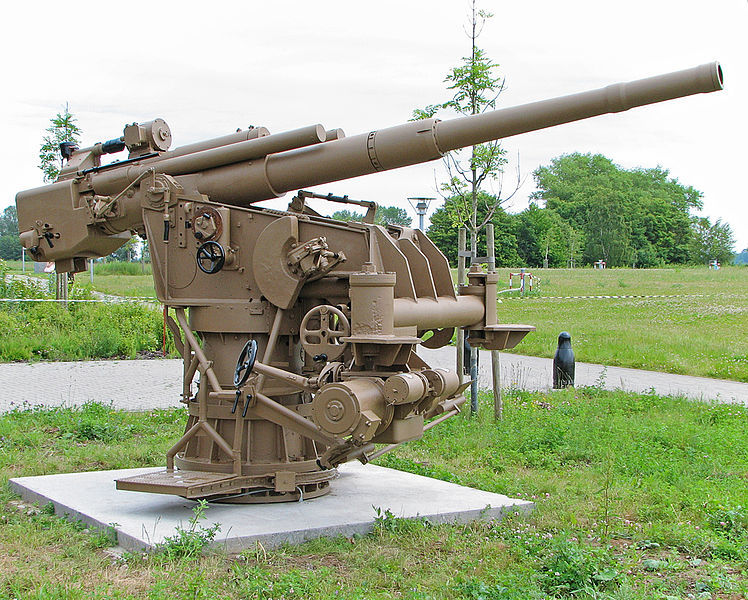

Зенитная артустановка 8,8 cm SKC/30
(из архива автора)
105-мм одноорудийные установки предназначались для устанановки на миноносцах, сторожевых кораблях, тральщиках и подводных лодках. Оба орудия предназначались для для стрельбы по морским, наземным и воздушным целям. Спаренные 105 и 88-мм артустановки использовались на крупных кораблях.
Тормоз отката орудий гидравлический, накатник пружинный. Затвор полуавтоматический вертикальный клиновой. На берегу орудия устанавливались на открытых лафетах, с противоосколочным щитом или в башнях.
128-мм зенитная установка 12,8 cm Flak 40 по праву считается одной из наиболее эффективных зениток Второй мировой войны. Фирма Rheinmetall-Borsig приступила к ее разработке в 1936 году и уже в конце следующего года начались испытания головного образца. В декабре 1938 г. был дан первый заказ на 100 установок. В конце 1941 г. в войска поступили первые батареи с 128-мм зенитными орудиями Flak 40.

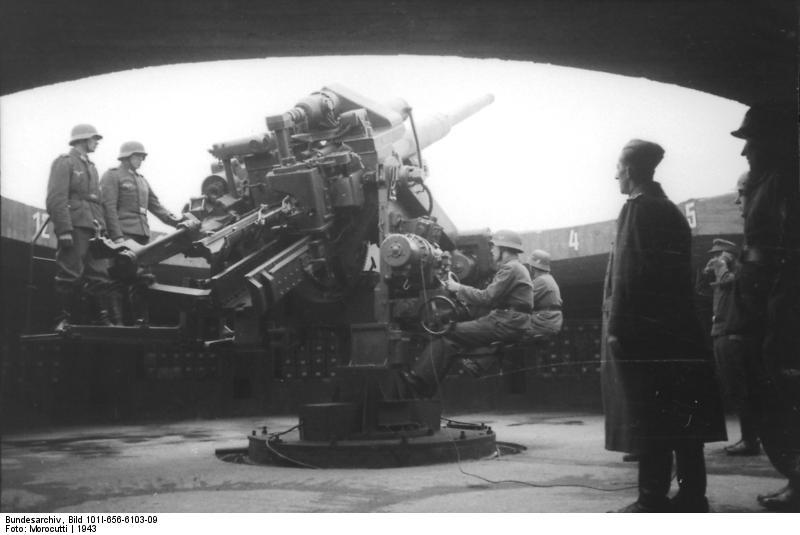

Зенитная установка 12,8 cm Flak 40
За время войны поступила на вооружение только одна мобильная батарея (6 орудий). К февралю 1945 г. состояло на вооружении: стационарных установок – 362, 6 мобильных и 201 железнодорожная установки. Кроме того, в небольшом количестве (в феврале 1945 года их насчитывалось всего 33 единицы) производились и спаренные установки 12,8 cm Flakzwilling 40 для систем ПВО крупных городов (Берлин, Вена, Гамбург). Модифицированными пушками Flak 40 (KwK 44) оснащались противотанковые самоходные установки «Ягдтигр».
12,8 cm Flak 40 была полностью электрифицированной установкой. Наведение, подача и досылка боеприпаса, а также установка взрывателя производились с помощью 4 асинхронных электродвигателей трехфазного тока напряжением 115 В. Четырехорудийную батарею обслуживал один генератор мощностью 60 кВт (по другим данным – 48 кВт).
Схема зенитной батареи с орудиями 12,8 cm Flak 40
(из архива автора)
Затвор горизонтальный скользящий клиновой. Тормоз отката гидравлический, накатник пневматический.
Основные ТТХ орудия 12,8 cm Flak 40
Калибр, мм
128
Длина ствола, мм/кал.
7835/61,2
Длина нарезной части, мм
6478
Длина каморы, мм
906
Глубина нарезов, мм
1,7
Давление в канале ствола, кг/см²
2850
Живучесть ствола, выстр.
?
Вес ствола с затвором, кг
?
Углы ВН, град.
–3/+87
Угол горизонтального наведения, град.
360
Скорострельность, выстр./мин
10-12
Вес стационарной установки, т
13
Для пушек Flak 40 было разработано 2 типа снарядов – осколочно-фугасный и бронебойный. Бронепробиваемость бронебойным снарядом образца 1943 года на дистанции 1500 м составляла 157 мм. Заряжание – унитарное. Гильза латунная или стальная. Длина гильзы 962 мм, диаметр фланца 167 мм. Высота действительного огня осколочно-фугасным снарядом с дистанционным взрывателем составляла 12800 м.
Снаряд
Начальная скорость, м/с
Потолок баллистический, м
Дальность табличная, м
Вес снаряда, кг
Осколочно-фугасный (12,8 cm Sprgr.L/5,5m)
880
14800
20950
26,0
Бронебойный (12,8 cm Pzgr.Flak 40)
860
–
4000
28,35
Зенитные установки 12,8 cm Flak 40 M предназначались для борьбы с воздушными, морскими и наземными целями.
Счетверенная 20-мм зенитная установка
(Википедия)
Вот как отзывались о ПВО Мемеля и прилегающих районов советские летчики:
«Противник организовал на подходах к обороняемым объектам мощный многослойный зенитный огонь всех калибров … . ПВО противника впервые широко применила радиолокационные станции для обнаружения наших самолетов на подходе к цели и для управления своими зенитными батареями и прожекторами. Поначалу, пока специалисты не разобрались в этих технических новинках противника, скажем прямо – приходилось нам тяжко. Почти каждый вылет приносил потери, как у нас в полку, так и у соседей, с которыми приходилось встречаться и беседовать между боевыми вылетами». (Козлов А.В., Воронцов В.М. «В небе Прибалтики», www.world-war.ru/author/a-v-kozlov/)
