Корабли и история. Книга четвертая - Страница 5

(Интернет)

Основные ТТХ РЛС FuMG 39Т (D) «Würzburg»

Дальность обнаружения, км

40

Точность по дальности, м

25

Точность по угловым координатам, град

0,25

Пределы работы по азимуту, град

360

Пределы работы по углу места, град

10-90

Мощность в импульсе, кВт

3

Число импульсов в секунду

3750

Раствор антенной характеристики, град

24

Радиолокатор работал в дециметровом диапазоне волн, для отстройки от помех можно было переключаться на четыре различных диапазона волн. Передача данных на позиции артиллерии первоначально осуществлялась с помощью телефонной связи, впоследствии применили электронную систему передачи информации. Вслед за «Вюрцбургом» последовали радары FuMG 40Т «Mainz» (FuMO 63) и FuMG 41Т «Mannheim» (FuMO 64). Последний имел большие, чем у предшественников, габариты и массу (2200 кг). В походном положении его перевозили на двух прицепах Sd.Anh.204. Общее устройство в целом аналогично образцу 39Т, расчет три человека.

Для управления зенитным огнем служил ПУАЗО Kdo-Gerät 40 образца 1940 года, уже к 1944 году полностью вытеснивший применявшийся ранее командный прибор 36 (Kdo-Gerät 36). Данные приборы служили для обслуживания всех калибров тяжелой зенитной артиллерии, перенастройка осуществлялась заменой вводных данных баллистики.

Kdo-Gerät 40 позволял вырабатывать данные при высоте полета цели до 11800 метров, горизонтальной дальности до 14500 метров и максимальной скорости 300 м/с. Расчет ПУАЗО, включая дальномерщиков, состоял из 5 человек.

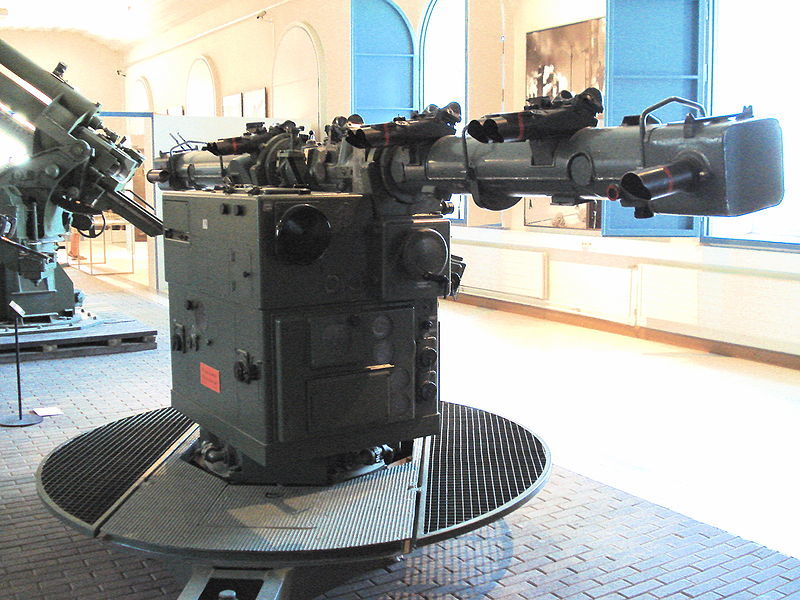

Kdo-Gerät 40 с дальномером

(Википедия)

Комплектацию, аналогичную “Försterei” имела и батарея „Schweinsrücken“. Первоначально батарея «Свиной горб» (так переводится ее название с немецкого – названа по имени близлежащего островка в Куршском заливе) была оснащена 88-мм орудиями. При перевооружение ее четырьмя 12,8 cm Flak 40 M немцы столкнулись с серьезными трудностями – старые орудийные дворики оказались слишком малы и их пришлось строить заново. Не исключено, что успели достроить только два из них.

Согласно “Bestimmungen über Regelbauten der Kriegsmarine” численность личного состава и боезапаса зенитных батарей ВМФ составляла (могли варьировать в зависимости от типа батарей):

Калибр орудий, мм

88

105

128

Расчет орудия: унтер-офицеры

матросы

1

11

1

11

?

?

Расчет 4-орудийной батареи:

офицеры

фельдфебели

унтер-офицеры

матросы

-

1

4

44

-

1

4

44

2

3

18

111

Боезапас на ствол, шт.

180 (?)

150 (?)

101

В Мемеле и его окрестностях существовали (или планировались) следующие зенитные батареи Кригсмарине:

“Försterei” (ранее MKB “Memel-Nord”, Гируляй) – 4 x 12,8 cm Flak 40 M

„Schweinsrücken“ (на Куршской косе – 55°39'25.01'' N/21°07'16.35'' E) – 4 (2?) x 12,8 cm Flak 40 M, ранее 4 x 8,8 cm SKC/30

“Pochhammer”* (Petraschen – к северо-востоку от Мемеля) – 4 x 10,5 cm SKC/32

“Tauerlauken” (в районе Тауралаукис к северо-востоку от Клайпеды) – 4 x 10,5 cm SKC/32

“Löllen” (к востоку от Мемеля) – 4 x 10,5 cm SKC/32, ранее 4 x 8,8 cm SKC/30

“Götzhöfen“ (к юго-востоку от Мемеля, теперь в черте Клайпеды – 55°40'47.74'' N/ 21°11'42.29'' E) – 4 x 10,5 cm SKC/32, ранее 4 x 8,8 cm SKC/30

“Bachmann” (к востоку от Мемеля) – 4 x 75-мм

“Mellneraggen” (ранее “Nordmolle”, Мельнраге) – 4 x 10,5 cm SKC/32, ранее 4 x 8,8 cm SKC/30

„Dange“ (к северо-востоку от Мемеля) – 4 x 8,8 cm SKC/30

„Seestrand“ (на Куршской косе – 55°41'19.29'' N/21°06'8.45'' E) – 4 x 8,8 cm SKC/30

“Strandhalle” (на Куршской косе – 55°42'41.72'' N/21°05'54.71'' E) – 4 x 10,5 cm SKC/32

* Названа в честь погибшего на борту крейсера «Блюхер» в ходе норвежской операции 1940 года бывшего командира Marine-Flak-Abteilung 217 капитан-лейтенанта (Kapitänleutnant) Pochhammer.

К настоящему времени хорошо сохранились только бетонные сооружения батарей “Försterei” (с оставшимися от MKB «Memel-Nord» бронироваными наблюдательными колпаками, а также частью лафета и стволом зенитки 12,8 cm Flak 40 M), „Schweinsrücken“ и “Mellneraggen”. Ствол Flak 40 M (артустановка была вероятно взорвана расчетом при оставлении Мемеля) обнаружили несколько лет назад под толстым слоем песка местные любители военной истории. Не исключено, что сохранились небольшие фрагменты и ряда других батарей, но большинство сооружений было разрушено в ходе городского строительства или сельскохозяйственных работ.

Находка членов клайпедского военно-исторического клуба – ствол 12,8 cm Flak 40 M

(фото автора)

Группа молодых энтузиастов клайпедского клуба военной истории (Klaipėdos karybos istorijos klubas) в течение ряда лет по собственной инициативе ведет работы по реставрации сооружений батареи «Memel-Nord» и оборудовали в ее помещениях небольшой музей (www.memel-nord.lt).

В музее «Memel-Nord» (www.memel-nord.lt).

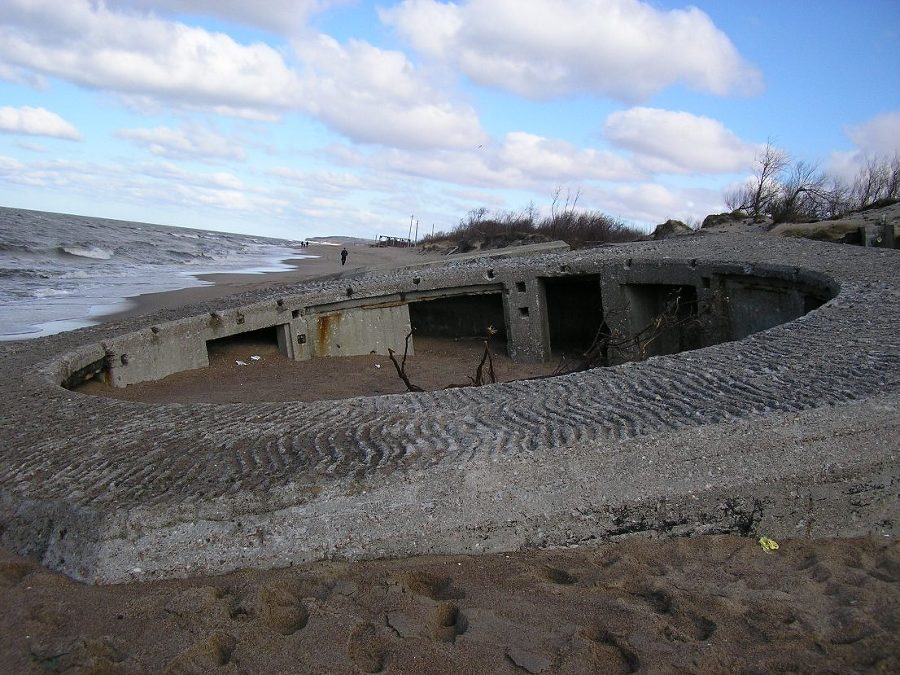

Бывшая зенитная батарея “Nordmolle” – “Mellneraggen”

(фото Златы Раевской)

Батарея „Schweinsrücken“

(фото Златы Раевской)

На вооружении зенитных батарей ВМФ в Мемеле состояли корабельные универсальные артустановки (8,8 cm SKC/30 на лафете MPLC/30 и 10,5 cm SKC/32 на лафете MPLC/32). Исключением являлись орудия 12,8 cm Flak 40 M (Flak – Flügabwehrkanone – зенитное орудие, M вероятно означала Marine) и малокалиберные зенитные автоматы.

Основные ТТХ орудий 8,8 cm SKC/30 и 10,5 cm SKC/32

Характеристики

8,8 cm SKC/30

10,5 cm SKC/32

Калибр, мм

88

105

Длина ствола, мм/кал.
