;Однако при оцифровке видеоматериалов, например, рекомендуется приобрести тюнер на базе SAA7135, так как он способен оцифровывать звук с частотой дискретизации 48 КГц, а максимальная частота дискретизации для чипа SAA7134 составляет 32 КГц.

Таблица 1.1. Чипы семейства Philips SAA713x и их функциональность

Компьютер + TV: телевидение на ПК - _17.png

Кстати, существует две модификации чипа SAA7135, они маркируются как SAA7135HL/203 и SAA7135HL/101. Версия SAA7135HL/203 немного урезана – в ней отсутствует блок, отвечающий за эффекты звука Dolby. В версии SAA7135HL/101 присутствуют все указанные в таблице возможности чипа.

Кроме чипов компании Philips в последнее время распространение получили АЦП, разработанные компанией Conexant Systems. Чипы этой компании десятибитные, в то время как продукция Philips девятибитная.

Среди всего многообразия чипов компании Conexant Systems можно выделить два семейства: CX2388x и CX2584x. Оба они десятибитные и обеспечивают великолепную обработку видеоматериала, однако по части звука имеют некоторые различия.

Семейство АЦП CX2388x (рис. 1.17) реализует десятибитное аналого-цифровое преобразование видеопотока, а также имеет интегрированный PCI-интерфейс, что значительно упрощает использование этих чипов в составе внутренних ТВ-тюнеров.

Компьютер + TV: телевидение на ПК - _18.jpg

Рис. 1.17. Чип CX23883 компании Conexant

Все чипы в полной мере поддерживают видеостандарты PAL/SECAM/ NTSC, и у всех модификаций чипов имеются декодеры стереозвука EIA-J/ A2/NICAM/FM. Оцифровывать звук эти чипы могут с максимальной частотой дискретизации 48 КГц, что очень даже неплохо, однако специальные звуковые эффекты здесь полностью отсутствуют. Если есть желание насладиться эффектами типа «звук вокруг», то нужно использовать чип SAA7135HL/101 компании Philips, так как по части звука он более функционален.

Второе семейство чипов – CX2584x – более современно и обладает расширенными возможностями. Представители данного семейства – чипы CX25840, CX25841, CX25842 и CX25843, которые отличаются лишь реализацией различных звуковых декодеров. В табл. 1.2 представлены характеристики звуковых декодеров данных чипов.

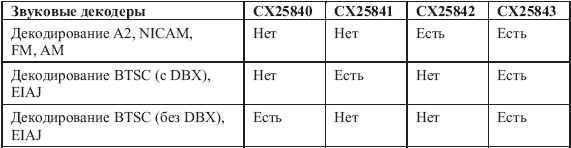

Таблица 1.2. Реализация звуковых декодеров в чипах семейства CX2584x

Компьютер + TV: телевидение на ПК - _19.png

citeПРИМЕЧАНИЕ

citeЧип CX25843 объединяет в себе все декодеры, а значит, является наиболее функциональным.

Еще одно отличие чипов CX2584x от семейства CX2388x – отсутствие интегрированного моста шины PCI, что, с одной стороны, расширяет сферу применения этих чипов, а с другой – усложняет сборку обычных PCI-ТВ-тюнеров. Как правило, эти чипы можно встретить в моделях с интерфейсом USB2.0 – тюнерах, где за передачу данных отвечает дополнительный контроллер.

Если сравнивать чип CX25843 компании Conexant с его соперником Philips SAA7135, то здесь все будет далеко не так однозначно. Чип CX25843, как и его предшественники, не обладает возможностью наложения пространственных звуковых эффектов, однако способен оцифровывать звук с частотой дискретизации 96 КГц при 16 битах и 24 битах. Кроем того, в нем присутствуют регулятор баланса и трехполосный эквалайзер с достаточно широкими регулировками звуковых частот. Тем не менее чип Philips SAA7135 сегодня гораздо более распространен, и тюнеров на его основе выпущено намного больше.

Теперь вы имеете очень неплохое представление об аналого-цифровых преобразователях, использующихся при сборке современных ТВ-тюнеров. Имея информацию об их достоинства и недостатки, а также специфические особенности, вы будете знать, на что ориентироваться при выборе оптимального тюнера.

Высокочастотный блок

Еще один важный элемент в компьютерном ТВ-тюнере – высокочастотный блок (ВЧ-блок). Именно эта часть тюнера отвечает за прием телевизионного и радиосигнала. Его чувствительность и защищенность от помех в первую очередь будут определять качество принимаемого сигнала, а значит, и качество изображения и звука.

Сегодня в тюнерах применяются высокочастотные блоки двух типов: полупроводниковые и «традиционные», которые выполняются в небольшой жестяной коробке и устанавливаются на плату. Существует много противоречащих друг другу мнений по поводу того, какой ВЧ-блок лучше, у каждого из типов есть свои сторонники и оппоненты.

Сначала познакомимся с традиционными ВЧ-блоками, выполняющимися, как уже было сказано, в виде небольшой жестяной коробки (рис. 1.18).

Обратите внимание, что данные блоки изготавливаются на отдельной печатной плате с использованием специфических элементов. В таких блоках используются катушки, требующие ручной настройки, что значительно усложняет процесс создания таких устройств. К тому же выпустить, скажем, тысячу абсолютно одинаковых блоков довольно сложно из-за необходимости их ручной подстройки. Еще один минус традиционных ВЧ-блоков – их размер. Данное устройство нельзя сделать миниатюрным, а значит, его нельзя использовать в маленьких ТВ-тюнерах. Однако по качеству приема на данный момент можно сказать, что традиционные блоки немного опережают своих соперников, которые, тем не менее, благодаря быстрым темпам развития электроники быстро их догоняют.

Компьютер + TV: телевидение на ПК - _20.jpg

Рис. 1.18. Традиционный ВЧ-блок со снятой крышкой

Среди традиционных ВЧ-блоков хотелось бы отметить разработки компании Philips: модели Mk3 и Mk5. Оба блока имеют отличную чувствительность приема телеканалов и радиостанций, а также обеспечивают великолепное качество изображения и звука. Эти две модели отличаются лишь наличием у Mk3 дополнительного разъема для подключения FM-антенны. У блока Mk5 возможность прослушивания радио отсутствует. Тем не менее качество приема телевизионного сигнала у обоих ВЧ-блоков одинаково.

Обозначения ВЧ-блоков Mk3 и Mk5 условны, на самом деле на ВЧ-блоках всегда присутствует более подробная маркировка, например в фирменных блоках компании Philips могут встретиться надписи FM1216ME/I H-3, FM1256/I H-3, FQ1216ME/I H5 и т. д. Маркировка моделей с возможностью приема радио начинается с букв FM, модели без FM-приемника маркируются как FQ.

citeВНИМАНИЕ

citeВ некоторых тюнерах могут использоваться аналоги вышеприведенных ВЧ-блоков или блоки, выпущенные другими фирмами по лицензии компании Philips. Несмотря на то что они называются аналогами, качество приема таких ВЧ-блоков может быть несколько хуже, чем у оригинальных моделей.

Второй тип высокочастотных блоков выполняется на полупроводниках в виде небольшой микросхемы и имеет в десятки раз меньшие габариты, чем традиционные ВЧ-блоки (рис. 1.19).

Как видите, изготовить малогабаритный ТВ-тюнер c использованием такого ВЧ-блока не составляет никакой проблемы, к тому же наладить серийное производство подобных микросхем – также несложная задача.

К недостаткам полупроводниковых ВЧ-блоков можно отнести их требовательность к грамотной разводке печатной платы. Как правило, производители таких ВЧ-блоков дают собственные рекомендации по разводке плат, и если разработчики тюнера от них отклоняются, то результат может быть неутешительным. Еще один недостаток полупроводниковых ВЧ-блоков – меньшая чувствительность, чем у их традиционных собратьев. Первые модели рассматриваемых ВЧ-блоков имели слишком низкую чувствительность, но в последнее время этот параметр был значительно улучшен, что позволило полупроводниковым ВЧ-блокам перейти на качественно новый уровень.

Компьютер + TV: телевидение на ПК - _21.jpg
