Для удаления сажи из рукава в нем устраивают прочистную дверку. Перекидной рукав выполняют с подъемом в сторону движения газов под углом 10°, что обеспечивает лучшую тягу, при этом строго соблюдают противопожарные требования. Когда потолок защищен от возгорания (оштукатурен, обит двумя слоями войлока или асбеста, кровельной сталью), то расстояние между верхом патрубка и потолком должно быть не менее 380 мм, а если потолок не защищен от возгорания, то рукав должен быть на расстоянии не менее 500 мм. Такие же условия соблюдают при нахождении патрубка около сгораемых стен и перегородок.

Иногда перекидной рукав делают не внутри помещений под потолком, а на чердаке, называя его боровом, но это очень опасно в пожарном отношении. Лучше всего от каждой печи вывести свою трубу. Такие трубы удобны для очистки сажи и ухода за ними. Кроме того, борова часто снижают тягу в печи, что не всегда хорошо.

Дымовые трубы располагают в здании так, чтобы они как можно ближе выходили к коньку крыши, выше которой делают головку трубы. В насадных трубах эти условия зависят от расположения печи в помещении. Так как дымовая труба находится сверху крыши, то есть ее головка подвергается воздействиям различных атмосферных явлений, рекомендуется ее класть не на глиняном, а на известковом, цементно-известковом или цементном растворе. Высота трубы сверх крыши зависит от того, на каком расстоянии она отстоит от конька (рис. 84). Головку выводят на 500 мм выше конька в том случае, если она расположена не далее 1,5 м от конька по проведенной горизонтальной линии. Головку выводят до уровня конька крыши в том случае, если она находится от конька на расстоянии 1,5–3 м и ниже уровня конька крыши до прямой под углом 10° к горизонту, при нахождении трубы от конька более 3 м. Труба во всех случаях должна возвышаться над уровнем крыши не менее чем на 500 мм. Если труба будет расположена близко к высокой стене или деревьям с густой кроной, ее наращивают стальной или асбестоцементной трубой, чтобы избежать опрокидывания дыма ветром.

Рис. 84. Расположение труб на крыше

Дымовые каналы в зависимости от мощности печей могут быть различных размеров: ¹/₂х¹/₂ кирпича при печах с теплоотдачей до 3000 ккал/ч, ¹/₂х³/₄ при печах с теплоотдачей до 4500 ккал/ч и ¹/₂х1 кирпича при печах с теплоотдачей до 6000 ккал/ч при двух топках в сутки, но могут быть и другие размеры, которые встречаются в порядовках печей.

Ниже приведены размера дымовых каналов:

^{Примечание. В зависимости от толщины швов эти размеры могут быть меньше, например канал А 130х130 мм и т. д.}

В зависимости от размера канала кладку ведут по-разному (рис. 85): в четыре кирпича, в пять, в шесть или в четыре кирпича с двумя трехчетверками — это канал Д и т. д.

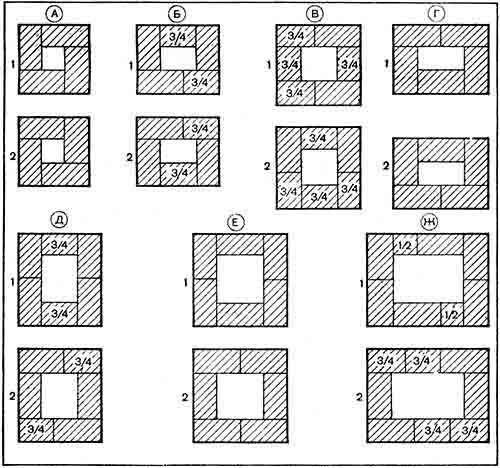

Рис. 85. Размеры дымовых каналов и их кладка:

^{1 — нечетные ряды; 2 — четные ряды}

На рисунках каналы обозначены буквами, а ряды цифрами. Нечетные ряды — цифра 1, четные — цифра 2. В процессе кладки ряды чередуют. Их выполняют из целых кирпичей, целых кирпичей и трехчетверок или половинок. Все это требуется для перевязки швов. Конечно, лучшая труба та, которая выполнена из целого кирпича, лучшая кладка та, у которой над вертикальным швом нижнего ряда приходится середина кирпича верхнего ряда. Она называется перевязкой в полкирпича, обеспечивающей высокую прочность кладки. Не всегда приходится правильная перевязка кладки через один ряд по всей высоте. На рисунке 86 показана кладка двух спаренных каналов. Если их выложить на всю высоту чередованием рядов Б и В, то наружные стенки кладки будут иметь правильную перевязку, обеспечивающую необходимую прочность. Стенка, разделяющая трубу на два канала, не будет иметь надлежащей перевязки, так как укладываемые кирпичи все время находятся впритык к наружным стенкам. При чистке трубы внутренняя стенка может быть легко разрушена. Чтобы этого не произошло, через каждые четыре чередующихся ряда Б и В необходимо выложить один ряд Г, располагая кирпич так, как показано на рисунке.

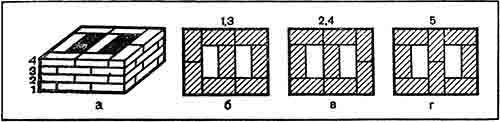

Рис. 86. Кладка трубы при двух спаренных каналах:

^{а — общий вид трубы; б — кладка нечетных рядов; в — кладка четных рядов; г — кладка пятого ряда}

Когда применяют для кладки труб колотый кирпич, то тесаную грань следует располагать наружу, а гладкую — вовнутрь. Это необходимо потому, что при теске кирпича нарушается его структура и на тесаной поверхности образуются мельчайшие трещины, способные легко увеличиваться и разрушаться под действием горячих дымовых газов.

Прежде чем приступить к кладке трубы, следует знать, из каких основных частей она состоит. Насадную трубу всегда устанавливают на печи, то есть на перекрыше, которую не доводят на два-три или более рядов до междуэтажного перекрытия, или на шейке печи, то есть шейке распушки. В шейке печи можно поставить задвижку или, как дополнение, и вьюшку.

Над шейкой печи при подходе к междуэтажному перекрытию кладку уширяют, образуя разделку или распушку толщиной, считая от дыма, 260 или 380 мм. Выкладывают ее в несколько рядов кладки по высоте. Выше распушки по чердачному пространству проходит стояк, то есть ровная часть трубы, которая доводится до самой кровли. Выше кровли выполняют вторую распушку, называемую выдрой, которая нависает на 100 мм над кровлей по всем четырем сторонам. Это нависание обеспечивает отвод стекаемой атмосферной воды на кровлю. Если же этого не сделать, то вода будет стекать по стояку, разрушая его и увлажняя чердачное пространство. Выше выдры кладут шейку трубы такого же сечения по наружным размерам, как и стояк. Дальше кладку уширяют, образуя оголовок. Для предохранения трубы от разрушения над ней устанавливают колпак или флюгарку из кровельной стали, которые, кроме предохранительных функций, еще и улучшают тягу в печах (рис. 87).
