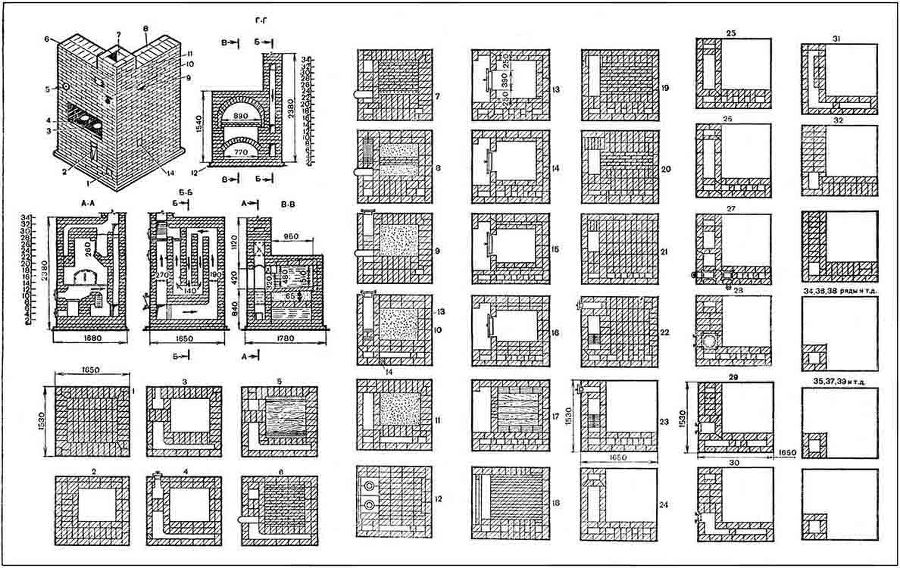

Рис. 71. Русская печь с плитой и обогревательным щитком:

^{1 — чистка; 2 — водогрейная коробка; 3 — шесток; 4 — чугунная плита; 5 — самоварник; 6 — перекрыша; 7 — труба; 8 — щиток обогревательный; 9, 10 — задвижки; 11 — вьюшка, закрываемая дверкой; 12 — гидроизоляция; 13 — засыпка; 14 — чистка 130х130 мм}

Размер печи: ширина — 1530 мм, длина — 1650, высота до потолка — 2380 и до полатей — 1540 мм.

Теплоотдача при одной топке в сутки — 4000 ккал/ч, при двух топках — 5600 ккал/ч. При одной топке в сутки передняя стенка выделяет 400 ккал/ч, задняя — 1000, левая — 1400 и правая — 1200, а при двух топках в сутки — соответственно 500, 1400, 2000 и 1700 ккал/ч.

Под шестком с левой стороны печи располагается топливник для щитка, плиты и водогрейной коробки. По желанию плиту можно использовать летом только для приготовления пищи с выпуском дымовых газов прямо в трубу. В холодное время года горячие газы направляются в щиток, нагревая его. При этом задвижку 10 закрывают, а задвижку 9 оставляют открытой (см. разрез А — А). Топливник щитка или плиты работает на всех видах твердого топлива. При использовании каменного угля или антрацита его выкладывают из огнеупорного кирпича.

Варочная камера или горнило печи работает также на твердом топливе, за исключением каменного угля.

Печью можно отопить дом площадью 30–40 кв. м.

Располагать эту печь рекомендуется так, чтобы боковая стенка со щитком выходила в комнату, отделенную от остального помещения глухой перегородкой.

Материалы: до потолка (без трубы) кирпич красный — 2000 штук; глина с песком — 170 ведер; топочная дверка — 140х250 мм; самоварная дверка — 130х130 мм или круглый самоварник; поддувальная дверка — 130х130 мм; две дымовые задвижки — 300х250 и 300х170 мм; колосниковая решетка — 260x280 мм; настил из пяти чугунных плит — 180х445 мм с двумя конфорками; заслонка — 430х340 мм; водогрейная коробка — 400х160х280 мм; подтопочный лист из кровельной стали — 500х700 мм; вьюшка диаметром 220 мм с дверкой — 140х25 мм; угловая сталь — 25x25x1150 мм; два куска полосовой стали — 4x25x1100 мм.

Имеющиеся в печи две чистки закрывают дверками 130х130 мм или закладывают кирпичом. Водогрейную коробку изготовляют из оцинкованной стали, заслонку — из черной.

В первом ряду наружные стороны можно выполнить из целого кирпича, а середину заполнить половинками и четверками.

Второй ряд кладут стенками разной толщины, соблюдая перевязку швов.

Третий и четвертый ряды кладут одинаково. Сначала на втором ряду ставят поддувальную дверку, закрепляют ее кладкой и оставляют против нее зольник (поддувало). В этом же ряду оставляют чистку. В результате получается зольник и канал, отгороженный стенкой толщиной в кирпич. Сверху канал перекрывают перемычкой. Острый угол внутри канала закругляют.

Пятый ряд перекрывает чистку и дверку поддувала. Боковые стенки кладки стесывают для образования пят, устраивают опалубку для кладки свода. На этом своде будет держаться засыпка, необходимая для укладки пода.

Шестой ряд кладут согласно порядовке, с полным выполнением свода, подъем которого доходит до восьмого ряда. Выложив свод, опалубку убирают, выкладывают стенки с установкой водогрейкой коробки.

В седьмом ряду выкладывают стенки и перекрывают ранее устроенный канал, оставляя над ним три отверстия для вертикальных каналов: один — около водогрейной коробки и два — в обогревательном щитке. Пространство между сводом и стенками заполняют глиняным раствором.

В восьмом ряду кромки кирпичей, укладываемых над поддувалом, стесывают для образования наклонных поверхностей. Колосниковую решетку укладывают так, чтобы она лежала свободно, то есть между решеткой и кладкой оставляют зазор по всем сторонам не менее 10 мм. Это дает ей возможность расширяться при нагревании, не расстраивая кладку. Каналы остаются без изменения.

В девятом ряду с левой стороны печи против колосниковой решетки ставят и закрепляют топочную дверку для топливника плиты и щитка. Каналы остаются без изменения. С задней стороны топливника (около водогрейной коробки) кирпич стесывают под углом 45°. Образованный уклон обеспечивает скатывание топлива на колосниковую решетку (см. разрез А — А).

Десятый ряд перекрывает водогрейную коробку двумя кирпичами со стесанными сторонами (см. разрез А — А), срезая тем самым острые углы в канале и топливнике. В этом ряду со стороны щитка закладывают чистку и оставляют четыре канала, из них три канала в щите, один из которых длинный. В процессе кладки над сводом образуется как бы ящик, который заполняют засыпкой из мелкого сухого гравия, смешанного с песком, или крупнозернистым сухим песком. Эти материалы хорошо уплотняют. Конечно, эту работу можно выполнить после укладки одиннадцатого ряда. Если применяют засыпку с мелким гравием, то его засыпают до уровня кладки десятого ряда, а в одиннадцатом ряду сверху насыпают сухой песок, выравнивая тем самым гравий. Эту засыпку делают с подъемом к задней стенке, и она является нижней частью пода, которая сильно нагревается, отдавая тепло варочной камере.

Одиннадцатый ряд похож на десятый. Дверку топливника перекрывают, чистку оставляют. Вместо четырех каналов остаются только три со стороны щитка, один из которых прямо идет в трубу. Насыпанный песок выравнивают, придавая ему нужный угол наклона от задней стенки варочной камеры к устью.

Двенадцатый ряд показывает сплошную кладку стенок и пода печи. Если под настилается тут же, то сначала выкладывают заднюю стенку варочной камеры в четверть кирпича. Лучше всего под настилать после того, как вырисовались размеры варочной камеры, то есть после двух-трех рядов кладки, но часто его настилают после кладки печи полностью. Со стороны щитка остаются три канала. Средний из них длинный. Настил из чугунных плит укладывают на тонком слое глиняного раствора строго горизонтально, образуя тем самым шесток. С передней стороны уложенных плит крепят угловую сталь, предохраняя кладку от быстрого расстройства. Чистку перекрывают.

Под печи должен быть размером 950x890 мм, с подъемом от шестка к задней стенке камеры на 30 или 40 мм. Под настилают по насыпанной засыпке без раствора из самого ровного кирпича, начиная от шестка. Выстлав под, его посыпают мелким песком и тщательно протирают кирпичом, сглаживая все неровности. Чем ровнее под, тем легче передвигается по нему посуда. Швы между кирпичами засыпают мелким песком или золой.

Тринадцатый ряд показывает кладку стенок варочной камеры толщиной в ³/₄ кирпича (190 мм). С наружной стороны ее выполняют в половину кирпича, с внутренней — из кирпича на ребро. Такой толщины делают только три стенки: две боковых и заднюю. Стенки шестка закладывают в половину кирпича. Такой же толщины (сказано выше) выполняют и переднюю стенку варочной камеры с отверстием-устьем, через которое в камеру загружают топливо и посуду. Устье лучше всего выкладывать по дуге, выполненной из угловой или полосовой стали (из угловой лучше) с приклепанными лапками, которыми ее закрепляют в кладке. Между дугой и кирпичной кладкой рекомендуется проложить асбест, чтобы закрыть щель, так как глиняный раствор быстро выпадает. По обеим сторонам передней стенки варочной камеры остаются щечки шириной по 250 мм. В обогревательном щитке ранее оставленный длинный горизонтальный канал перекрывают, в результате образуются пять каналов, разделяемых стенками толщиной в половину кирпича. Эти каналы до двадцать восьмого ряда включительно остаются без изменения.

Четырнадцатый — шестнадцатый ряды выполняют согласно порядовкам. Кирпич, укладываемый на ребро по двум боковым стенкам, рекомендуется слегка наклонять вовнутрь камеры, как бы закругляя ее. Это происходит за счет утолщения шва (глиняной прослойки) или вставки тонких пластинок кирпича. Некоторые печники этот кирпич укладывают вертикально вплоть до пят закладываемого свода.
