В предлагаемых вниманию конструкциях печей рассмотрены стандартные размеры, но они могут быть увеличены или уменьшены.
Рассмотрим детали простой обыкновенной русской печи без самоварника (рис. 67). В нижней части печи оставляют свободное пространство — подполье 1 для хранения различного инвентаря. Подполье перекрывают кирпичным сводом, бетонными плитами, кирпичной кладкой по стальным балкам (уголкам), иногда деревянным настилом 2 из толстых досок или пластин, но так, чтобы они опирались на стенки кладки минимум на 50 мм (лучше 100 мм). По деревянному настилу обязательно укладывают двух-, трехслойную войлочную изоляцию из вымоченного в глиняном растворе войлока и обитого сверху кровельной сталью, которую предварительно окрашивают с двух сторон. Эта изоляция предохраняет доски от излишнего нагревания и предупреждает высыпание засыпки 17 из-под пода 16. Швы между бетонными плитами промазывают любым раствором.

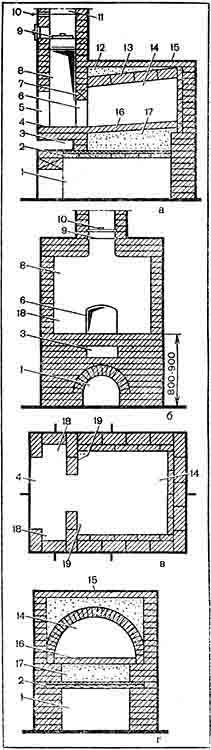

Рис. 67. Детали обыкновенной русской печи:
а — сбоку; б — спереди; в — в плане; г — по своду; 1 — подполье; 2 — деревянный настил; 3 — холодный печурок; 4 — шесток; 5 — окно шестка; 6 — чело или устье; 7 — газовый порог; 8 — перетрубье; 9 — вьюшка; 10 — задвижка; 11 — труба; 12 — засыпка; 13 — свод; 14 — варочная камера, или горнило; 15 — перекрыша; 16 — под; 17 — засыпка под подом; 18 — зольник; или очелок; 19 — щечки, или скулы
Часто в передней стенке печи образуют холодную печурку 3 для хранения мелкой посуды. С передней стороны на уровне пода печи, примерно на высоте 800–900 мм от пола, выкладывают шесток 4 (ровную площадку), над которым оставляют отверстие или окно 5 шестка. На шесток ставят посуду с различной пищей до варки или после.
Перекрывать шесток следует по уложенной угловой стали, которая должна находиться с наружной стороны печи, и полосовой сталью — с внутренней. Не следует применять для этой цели деревянные бруски. Во всех других случаях кладки печей в местах сильного нагрева не рекомендуется применять сталь; нагреваясь, она расширяется и расстраивает кладку.
Против шестка находится главная часть печи — варочная камера 14, которую также называют горнилом или топливником. В передней стенке камеры устраивают отверстие-чело или устье 6 прямоугольной формы или в виде свода шириной 500 и высотой 350 мм (могут быть и другие размеры), через которое в камеру закладывают топливо, ставят посуду с пищей. Устье устроено так, что над ним до верха камеры имеется стенка — газовый порог 7, благодаря которому в подсводном пространстве, расположенном выше устья, задерживаются горячие газы, которые полностью там сгорают и лучше нагревают печь в целом.
Устье печи закрывают заслоном или заслонкой нужной формы с ручкой посередине после топки или прикрывают во время топки, чтобы из камеры меньше уходило тепла.
В шестке с правой или правой и левой сторон устья имеются впадины или отгороженные места — зольники, или очелки 18.
Над шестком кладут стенки для образования щитка или перетрубья 8, то есть камеры в виде опрокинутого ящика, в котором собираются дым и горячие газы и прямо направляются в трубу. У улучшенных печей там имеется перегородка с отверстием, называемым хайлом, через которое дым и горячие газы направляются в трубу.
В улучшенных печах для улавливания искр перед выходом в дымовую трубу, но перед вьюшкой 9 или задвижкой 10 устраивают стенку со скосом, образуя как бы ящик (зуб), в котором собирается спадающая со стенок трубы сажа. При постановке вьюшки впереди ее крепят дверку. Печь можно закрывать или одной задвижкой, или одной вьюшкой, но более плотно она закрывается тем и другим или двумя задвижками. Выше их начинается труба 11.
На кладку варочной камеры, горнила или топливника обращают самое серьезное внимание и выполняют их из отборного кирпича. Особое внимание уделяют кладке свода 13. Боковые и заднюю стенки камеры кладут в 3/4 или один кирпич, переднюю стенку — в половину кирпича. Так как свод вверху наклонен к устью, то при устройстве последнего ряда над ней или верхней плоскостью печи 15 перекрыши кладку над сводом приходится выравнивать, устраивая песчаную засыпку 12.
В нижней части камеры (поде) 16 выпекают изделия из теста, ставят посуду с пищей. На 0,5 кв. м пода можно одновременно выпечь 20–25 кг ржаного хлеба. В варочной камере с правой и левой сторон устья остаются стенки, называемые щечками или скулами 19.
Для пода отбирают самый ровный, гладкий кирпич. Его укладывают на засыпку 17, которой заполняют колодец над настилом или сводом. Засыпка — это масса, накапливающая в себе тепло и равномерно прогревающаяся во всей своей массе под подом. Поэтому под хорошо пропекает хлебобулочные изделия с нижней стороны и различные запеканки.
Засыпку производят сухим крупнозернистым песком, лучше смешанным с битым стеклом, или из песка, смешанного с гравием или щебнем.
Однако над засыпкой из гравия или щебня следует выполнять выравнивающую засыпку из песка слоем 2–3 см.
Под настилают с небольшим подъемом к задней стенке камеры на 3–4 см выше шестка, от которого подъем идет постепенно. Эти условия необходимы для лучшего притока воздуха к задней части камеры, чем обеспечивается полное равномерное сгорание топлива.
Настилают под различно. В одном случае, когда выложен один ряд кладки стенок выше уровня пода, в другом — после того, как камера полностью выполнена. Все это зависит от привычки мастера, но в первом случае выкладывать под гораздо проще и удобнее.
Если под и свод выполнены горизонтально, то топливо сгорает медленно и печь нагревается слабо.
Свод камеры устраивают еще с большим подъемом к задней стенке, чем под. Например, если у устья высота камеры — 460–480 мм, то к задней стенке свод поднимается над подом на 500–520 мм. Такой подъем свода направляет горячие газы к задней части камеры и обеспечивает ее лучшее нагревание, особенно пода. Если же свод устроен горизонтально, то задняя часть камеры по сравнению с передней будет нагреваться слабее.
Форма свода играет большую роль. Своды полуциркульной формы выполнять легче, но от них неравномерно отражаются горячие газы и слабо нагревается под. Пологие трехцентровые своды класть труднее, но они обеспечивают более равномерное и сильное нагревание пода.
Многие квалифицированные печники выполняют трехцентровый свод бочкообразной формы. Кроме обычного подъема к задней стенке, он еще имеет подъем на 30 мм в средней части, превышающий подъем у задней стенки. Ширина свода также увеличивается в середине на 50–60 мм. Такой свод выкладывать труднее, но печь работает гораздо лучше: пламя от топлива как бы расстилается и не выбивает из устья, искры не вылетают в перетрубье, а это более безопасно в противопожарном отношении. Многие мастера также рекомендуют класть варочную камеру к устью на 40–90 мм у́же, чем к задней стенке, что также улучшает работу печи по сравнению с печами, имеющими камеру одинаковой ширины (рис. 68).
Рис. 68. Форма сводов:
а — полуциркульный; б — трехцентровый; в — бочкообразный
Свод любой формы следует класть одновременно с обеих сторон, начиная от пят к середине, до тех пор, пока не останется промежуток меньше, чем в четверть кирпича, в который закладывают замковый кирпич, обмазанный с трех сторон глиняным раствором. Этот кирпич должен с большим усилием входить в оставленное для него место, иногда его просто вбивают киянкой или поленом. Пяты или площадки в стенах для опоры свода вытесывают с нужным уклоном, который лучше всего проверять шаблоном.
