Первый ряд кладут из целого кирпича.

Четвертый ряд кладут, как показано в порядовке, с установкой двух чисток с оставлением места или окна для присоединения к щитку кухонной плиты.

Пятый ряд кладут, как четвертый, но только с соблюдением перевязки швов.

Шестой ряд кладут так, чтобы оставить два канала с перекрытием чисток и места для кухонной плиты.

Седьмой ряд, а также другие нечетные ряды до двадцать пятого кладут так, как показано в порядовке, образуя три канала.

Восьмой ряд и другие четные ряды до двадцать шестого кладут согласно порядовке.

Десятый, одиннадцатый, семнадцатый, двадцать третий и двадцать четвертый ряды похожи на предыдущие, но для надежной перевязки швов кладку выполняют по-другому.

Восемнадцатый ряд кладут, как десятый и двадцать четвертый, и на канале с правой стороны ставят задвижку № 2.

Ряды двадцать первый и двадцать второй кладут с установкой самоварника.

Двадцать седьмой ряд кладут так, чтобы два канала с левой стороны объединить в один. В этом же ряду перекрывают самоварник.

В двадцать восьмом ряду устанавливают задвижку № 3. Двадцать девятый ряд кладут согласно порядовке. Он похож на предыдущий ряд только с тщательной перевязкой швов.

В тридцатом ряду с левой стороны перекрывают канал, а с правой ставят задвижку № 1.

Тридцать первый и тридцать второй ряды выполняют с соблюдением перевязки швов. Из порядовок видно, что верх щитка (перекрышу) кладут в три ряда, что отвечает противопожарным требованиям.

Тридцать третий — тридцать шестой ряды кладут, как показано. В тридцать шестом ряду остаются вентиляционный и дымовой каналы.

Отопительный щиток — в металлическом каркасе, с облицовкой асбофанерой или металлическими листами (рис. 60). Облицовочные листы заранее раскраивают строго по шаблонам в соответствии с размерами стенок печи и со всеми полагающимися отверстиями для дверок, чисток.

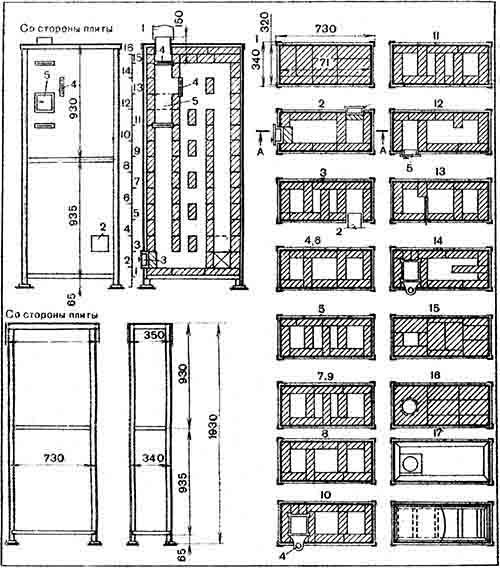

Рис. 60. Отопительный щиток облегченной конструкции в металлическом каркасе, облицованный асбофанерой:

^{1 — патрубок, 2 — место присоединения плиты к щитку; 3 — чистка; 4 — задвижка; 5 — самоварник}

По наружному каркасу щиток имеет размер: длину — 730 мм, ширину — 340 и высоту — 1930 мм.

Теплоотдача зависит от того, как подключен щиток к кухонной плите. Масса — 650 кг. Щиток устанавливают на прочном полу. Каркас устроен так, что внизу имеются ножки высотой 65 мм, обеспечивающие хорошую вентиляцию нижней части щитка. Кладка — из обыкновенного кирпича на ребре или в четверть кирпича.

Материалы: кирпич обыкновенный — 141 штука; глина — 2,5 ведра; песок — 2,5 ведра; три дымовые задвижки — 130х130 мм; три дверки — 130x130 мм; патрубок из кровельной стали диаметром — 150 мм, длиной 150 мм, нужный для подключения щитка к трубе или печке. После установки патрубка его облицовывают кирпичом. На патрубок надевают рукав из кровельной стали для отвода дыма в трубу. Каркас — комплект 730x340x1930 мм, облицованный асбофанерой или металлическими листами. Его изготовляют из угловой стали 30х30х4 мм — 12 пог. м, из асбофанеры толщиной 5 мм — 4 кв. м.

Кладку выполняют в следующей последовательности. Сперва устанавливают каркас печи или щитка, имеющий внизу сварную раму из стального уголка 30x30x5 мм. Если печь или щиток возводят на деревянном полу, то последний предварительно подготавливают, укладывая два слоя войлока, пропитанного в глиняном растворе, или по асбесту, обитому сверху листовой сталью.

Каркас должен прочно опираться на подготовленное основание всеми четырьмя ножками и быть строго вертикален. Установив и выверив каркас, закладывают нижний ряд облицовочных листов (асбофанеру или сталь) и приступают к кладке. Ранее к нижней части каркаса к четырем угловым металлическим стойкам приваривают или приклепывают уголки, на которые затем кладут лист кровельной стали или асбестоцементную плиту, служащую основанием. На это основание укладывают слой войлока, а на него — первый ряд из кирпича плашмя. Напоминаем, что если пол несгораемый, то можно устанавливать печь или щиток прямо на полу. Выложив под, кладку ведут до уровня первого ряда облицовки, то есть на высоту 625 мм.

Кирпичи укладывают на ребро, но так, чтобы они очень плотно, без пустот, прилегали к стенкам облицовки каркаса. Для этой цели применяют тонкий слой глиняного раствора. Пустоты между стенками облицовки каркаса и кирпича снижают нагревание стенок печи или щитка.

Выложив первый ряд, устанавливают облицовку каркаса для второго ряда и продолжают работу.

Напоминаем, что каркас следует выполнять весьма строю, соблюдая все размеры для дверок, чисток, задвижек.

Конструкция плиты (рис. 61) имеет два хода — зимний и летний. Она удобна тем, что можно топить одну плиту, не нагревая щитка, или наоборот — топить только один щиток. Размер плиты: длина — 1400 мм, ширина — 1020, высота — 2170 мм. Масса со щитком — 2800 кг. Теплоотдача — 3100 ккал/ч при двух топках в сутки. Лицевые стороны плиты и щитка штукатурят.

Рис. 61. Кухонная плита со щитком, имеющим самостоятельную топку:

^{1 — вентиляционная решетка; 2 — самоварник; 3 — задвижка; 4 — топка; 5 — поддувало; 6 — чистка; 7 — водогрейная коробка; 8 — духовка}

Материалы: кирпич обыкновенный — 680 штук; глина — 22 ведра; песок — 20 ведер; колосниковая решетка — 262х300 мм; колосниковая решетка — 130х300 мм; топочная дверка — 205х205 мм; топочная дверка — 130x205 мм; две поддувальные дверки — 130х140 мм; две прочистные дверки — 130х140мм; три дымовые задвижки — 240х130 мм; водогрейная коробка — 120х340х560 мм; самоварник диаметром 100 мм или дверка — 130х140 мм; шесть плит чугунного настила с двумя конфорками — 200х520 мм; сталь полосовая — 50x22x550 мм; 4 м стали угловой 30х30х4 мм; предтопочный лист из кровельной стали — 500x700 мм.

Перед кладкой плиты выполняют прочный фундамент с гидроизоляцией.

Первый и второй ряды кладут, как показано.

Третий ряд выполняют, как предыдущие, с оставлением зольника под топку.

В четвертом ряду устанавливают две задвижки для летнего и зимнего ходов, а также две поддувальные и две прочистные дверки. Прочистные имеют внутри кирпичные закладки.

Пятый ряд выполняют, как четвертый, с соблюдением перевязки швов.

В шестом ряду перекрывают все дверки, уменьшают все каналы и ставят духовой шкаф и водогрейную коробку.

Седьмой ряд кладут, как показано. Укладывают две колосниковые решетки: для топливника плиты и топливника щитка. Кирпич с двух сторон каждой решетки стесывают. В порядовке они показаны черточками (см. разрезы А — А и В — В). С левой стороны длинный канал перекрывают для образования двух коротких.

Восьмой ряд кладут по порядовке и устанавливают топочные дверки: бо́льшую по размеру — для топливника плиты, меньшую — для топливника щитка.

Девятый и десятый ряды кладут, как показано. Над духовкой в десятом ряду кладут стальную полосу длиной 550 мм.

В одиннадцатом ряду перекрывают дверки. Верх духовки смазывают глиняным раствором. С правой стороны водогрейной коробки канал закрывают кирпичом, а с левой стороны оставляют незаложенным.

Двенадцатый ряд заканчивает кладку плиты, то есть в нем укладывают чугунный настил, укрепляют вокруг плиты фаянс из угловой стали.

Оставшиеся порядовки относятся к кладке щитка. Они показаны на рисунке.

В шестнадцатом ряду кирпич у второго канала справа стесывают (заштриховано, см. разрез А — А).
