Любую перемычку начинают с закладки пят, которые выполняют по шаблону. Так как высота арки или свода бывает разная, то и угол пяты изменяется. Нельзя применять одну форму пяты для всех арок и сводов.

Во временных печах узкие топливники шириной до 420 мм перекрывают упрощенным треугольным сводом, укладывая кирпич плашмя (рис. 27) с последующим продолжением кладки стенок, которые будут прочно прижимать пяты к нижележащим рядам кладки.

Рис. 27. Перекрытие узкого топливника треугольным сводом

Если такой свод по каким-либо причинам возводят без продолжения кладки, то уложенные пяты не всегда могут прочно удерживать кирпичи треугольного свода, так как они не будут прочно прижаты сверху с достаточной силой к своей постели. Это может привести к сдвигу пят распором свода, и он может обрушиться.

Чтобы этого не случилось, уложенные под свод пяты надо стянуть или сжать брусками из квадратной, прямоугольной, угловой или тавровой стали и связать проволочным жгутом. Жгут должен находиться внутри кладки (рис. 28). Если жгут останется открытым и будет находиться в топливнике, он быстро перегорит.

Рис. 28. Укрепление пят треугольного свода путем сжатия угловой или полосовой сталью со стягиванием проволочным жгутом:

^{1 — тавровая сталь; 2 — проволочный жгут}

Вместо проволоки можно применять полосовую сталь, прочно скрепив ее с брусками (приклепав).

В зависимости от условий и назначения печи концы брусков могут выходить наружу и стягиваться также жгутами или круглыми стальными стержнями нужной толщины, иногда с резьбой и гайками на концах. Конечно, для них следует просверлить в концах брусков соответствующие отверстия.

При кладке пологих сводов у русских печей иногда приходится также применять бруски для стягивания пят, скрывая жгуты или другие виды стяжек внутри кладки, или выводить их наружу. На такой печи можно сушить различные продукты в большом количестве, не боясь разрушения свода.

Топливники с пролетами до 380 мм можно перекрывать кирпичом, выпущенным из боковых стенок кладки (рис. 29).

Рис. 29. Перекрытие топливника путем выпуска кирпича из боковых сторон кладки

Для прочного защемления свешивающихся опорных кирпичей из стенки кладку выводят выше перекрываемого ряда не менее четырех рядов. Вообще, чем больше выкладывается рядов, тем лучше, так как предупреждается опрокидывание перекрытия внутрь печи.

В процессе кладки приходится перекрывать топочные отверстия различными перемычками, так как запрещается опирать кирпичи на рамку дверки.

Топочное отверстие при ширине менее кирпича перекрывают так называемым кирпичом взамок, а если это отверстие шириной более одного кирпича, то перекрытие выполняют кирпичной клинчатой перемычкой (рис. 30, а, б). Если перекрываемое отверстие большое, то приходится делать арочное перекрытие (рис. 30, в).

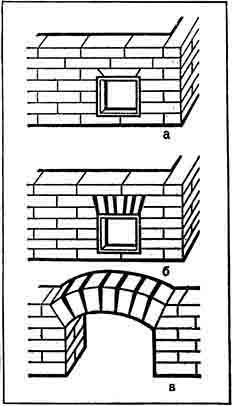

Рис. 30. Перекрытие проемов печей и топливников над топочными дверками:

^{а — кирпичной перемычкой взамок; б — кирпичной клинчатой перемычкой; в — аркой}

Топливники комнатных и русских печей перекрывают только кирпичными сводами толщиной не менее полкирпича. Опираются своды на боковые стороны (стенки) топливника, у которого плоскости стесаны под определенным углом, называемым пятами. Свод должен также опираться на заднюю и переднюю стенки топливника.

Своды бывают высокие или крутые, плоские или пологие (рис. 31). Полуциркульный свод высокий и равен половине окружности.

Рис. 31. Форма сводов:

^{а — полуциркульный; б — пологий; в — трехцентровый}

Пологий свод менее крутой, но лучший из них трехцентровый. Он более пологий и лучше излучает тепло на под печи, что весьма важно для выпечки хлебобулочных изделий и варки различной пищи. Под от такого свода нагревается равномерно во всех точках. Имеются более пологие своды, применяемые в хлебопекарных печах.

Чем круче свод, тем он больше выдерживает нагрузку, то есть на печь накладывают большое количество различных продуктов для сушки, и наоборот.

Для выкладки правильного и прочного свода его следует выполнять по опалубке. Кирпичи свода должны прочно прилегать друг к другу и опираться на стенки топливника. Поэтому последний или верхний ряд стенок выкладывают из специально отесанного кирпича.

Чтобы получить кружала и шаблоны пят, надо вычертить свод нужной формы, но с таким расчетом, чтобы в нем уложилось нечетное количество рядов кладки.

Свод строят на листе бумаги, картона, фанеры или на двух досках — широкой и узкой, сбитых под прямым углом. Широкая доска должна быть на 30–50 мм больше высоты подъема свода.

Рассмотрим построение свода на двух досках. Это удобно тем, что на широкой доске остается форма кружала, которую следует только вырезать.

Сперва, посередине узкой доски проводят ось (обозначена пунктиром), но так, чтобы она пересекла и широкую доску. От нижней кромки широкой доски на расстоянии 30–50 мм проводят прямую линию А — Б и откладывают на ней ширину топливника, но так, чтобы ось была строго посредине. Края топливника метят буквами В и Г. На оси от линии А — Б отмеряют кверху стрелу подъема свода и обозначают ее буквой Д. После этого опытным путем подбирают центр О так, чтобы проводимая из него кривая, образующая свод, проходила через точки В и Г и верхнюю точку стрелы подъема свода.

Таким образом, получается форма кружала 1 и пяты 2, по которой в дальнейшем изготовляют шаблон для разметки пят на кирпиче и проверки его после тески (рис. 32).

Рис. 32. Построение кружала для свода и шаблона для пят:

^{а — построение кружала; б — кружало и шаблоны; 1 — кружало; 2 — шаблон пяты; 3 — шаблон для тески пят; 4 — проверка отесанного кирпича}

Изготовив два кружала, можно приступить к устройству опалубки. В пролете свода устанавливают стойки, но не прямо на уложенные доски или под, а на клинья (по два под каждую стойку). Клиньями выравнивают опалубку, но они способствуют и более легкому удалению ее из топливника после кладки свода.

На стойки кладут прогоны, а на них кружала. На кружала укладывают доски, устраивая обшивку или настил. Их применяют узкими и слегка прибивают к кружалам. Сильно прибивать не следует, так как это затруднит разборку. Устроив опалубку, ее вторично проверяют и выравнивают, вынимая или подбивая клинья (рис. 33).

Рис. 33. Опалубка для кладки сводов:

^{1 — дощатый настил по кружалу; 2 — пята; 3 — кружало; 4 — прогоны; 5 — стойки; 6 — клинья}

Однако лучше опалубку сделать разъемной, так как она легко вынимается и при необходимости ее можно использовать многократно (рис. 34). Стойки изготовляют обычно с проушинами глубиной не менее 50 мм и такой ширины, чтобы в них плотно входило кружало. Для свода изготовляют не менее двух кружал. Кружала рекомендуется устанавливать в стойки так, чтобы они выступали на 20–30 мм. Монтируют стойки с кружалами также на клиньях, которые, в свою очередь, опираются на два ряда уложенного кирпича. Конечно, можно и три ряда кирпича, тогда опалубка при разборке опускается в горниле (топливнике) намного ниже, что создает удобство при разборке. Сами кружала делают такой длины, чтобы они не доходили до стенок печи на 20 мм, что дает им возможность свободно опускаться при удалении опалубки.
