При искусственной сушке печь протапливают сухим топливом: стружкой, соломой, щепой, мелко колотыми дровами.

Первая закладка топлива не должна превышать 20–25 % от того количества, которое необходимо для нормальной топки. Для второй топки количество топлива повышают до 30–40 %, для третьей — до 60–70 % и т. д., то есть до полной нормы. После каждой топки все приборы печи открывают, температура наружной поверхности печи должна не превышать 50–60 °C.

Сушка считается законченной, когда на поверхности печи перестанут появляться сырые пятна, а на задвижке или вьюшке следы конденсата (воды).

Как известно, кирпич является основным материалом для кладки печей. Он состоит из шести сторон, каждая из которых имеет определенное название. Две самые большие поверхности кирпича — постели бывают нижней или верхней (при кладке находится вверху). Оставшиеся четыре стороны носят название граней. Из них две большие называются ложковыми и две малые — тычковыми. Острые ребра, образуемые гранями, — усенки. В зависимости от укладки кирпича ряды кладки в дальнейшем будут называться ложковыми или тычковыми.

Рис. 16. Кирпич и его части:

^{а — наименование граней кирпича; б — целый; в — трехчетверка; г — половинка; д — четверка; 1 — тычковая грань; 2 — верхняя постель; 3 — ребра (усенки); 4 — ложковая грань}

Для перевязки швов и в зависимости от размера печи приходится применять целый кирпич и его части (рис. 16), при этом кладут кирпич по-разному (рис. 17).

Рис. 17. Укладка кирпича:

^{а — плашмя в полкирпича; б — на ребро в четверть кирпича; в — стоймя; г — хорошая перевязка швов}

Стенки печи выкладывают разной толщины. Чтобы получить тонкие стенки, кладку выполняют на ребро или в четверть кирпича (рис. 18, а). Широко распространена кладка в половину кирпича, то есть с укладкой его плашмя (рис. 18, б). Такую же толщину кладки можно получить из двух четверок, укладывая кирпич на ребро (рис. 18, в). Кладку в три четверти кирпича выполняют в половину и в четверть кирпича, то есть на ребро (рис. 18, г).

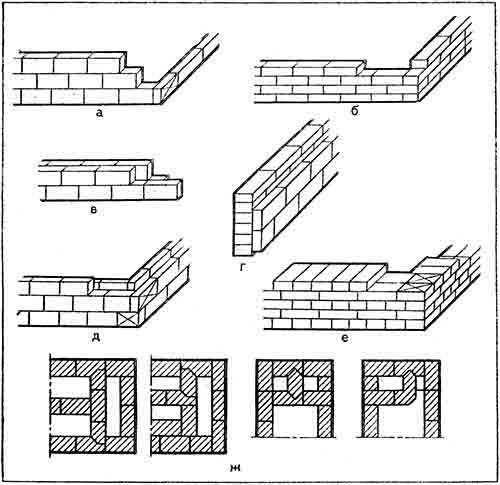

Рис. 18. Печная кладка стенок разной толщины:

^{а — в четверть кирпича; б — в полкирпича (ложком); в — в полкирпича в две четверти; г — в 3/4 кирпича (полкирпича на ребро); д — в полкирпича (2/4 с полным перекрытием швов); е — в целый кирпич; ж — устройство замков в кладке}

Кладку в половину кирпича с полным перекрытием швов ведут из двух четверок на ребро, но так, чтобы один ряд кладки находился на 5–6 см выше другого и швы одного ряда не совпадали со швами другого (рис. 18, д).

Стенки в один кирпич кладут поочередно из тычковых рядов, когда кирпичи уложены поперек стенки, и ложковых, когда кирпичи укладывают вдоль стенки. Для перевязки швов применяют трехчетверки (рис. 18, е).

Нередко внутри печей при устройстве дымовых каналов или для других целей кирпич укладывают на стальные полосы. В этом случае вставка металла нежелательна: расширяясь больше кирпича, металл разрушает кладку. Чтобы избежать этого, стальные полосы иногда кладут свободно, не закрывая их.

Во всех случаях при кладке стенок внутри печи их лучше всего крепить с наружными стенками «в замок». Это прочно и надежно (рис. 18, ж).

Каждый ряд кладки следует выполнять так, чтобы он перевязывался в швах половиной кирпича, а там, где применяют трехчетверки и половинки, допускается минимальная перевязка в четверть кирпича.

Прежде чем приступить к кладке печи, необходимо определить ее место в помещении. В любом здании печей и дымоходов должно быть как можно меньше, особенно в зданиях с внутренними стенами, в которых нельзя устраивать дымоходы.

Отопительные печи чаще всего подвигают ближе к капитальной внутренней стене и одновременно к входной двери, чтобы не носить топливо через всю комнату. Печи располагают ближе к углу помещения. Однако их устанавливают так, чтобы все поверхности могли отдавать тепло помещению и была возможность свободно осматривать печи и систематически убирать пыль. Чтобы не делать длинных перекидных рукавов для отвода дымовых газов, не следует ставить печь далеко от капитальной стены с дымоходами. Устанавливать их надо с открытыми отступками шириной не менее 150–200 мм. Закрытая отступка с вентиляционными отверстиями нежелательна, потому что примыкающая к стене стенка не отдает тепло, а собирающуюся пыль невозможно удалить.

Размещать печь в средней части стены нежелательно, так как она займет значительную часть полезной площади.

Установка в каждой комнате отдельной печи имеет свои преимущества, так как в теплое время не приходится топить все печи, а топят только те, которые необходимо.

При коридорной планировке здания можно одну печь размещать так, чтобы она отапливала два соседних помещения и выходила топкой в коридор. Вместо коридора одной печью можно одновременно отапливать три комнаты. На рисунке 19 показан вариант размещения угловой и прямоугольной печей, отапливающих три комнаты.

Рис. 19. Установка угловой и прямоугольной печей, отапливающих три комнаты

В квартире для одной семьи желательно класть одну печь на две комнаты.

При всех случаях следует помнить о том, чтобы теплоотдача печей распределялась пропорционально теплопотерям каждого помещения.

Вариант размещения печи для отопления четырех комнат показан на рисунке 20. Такая печь имеет большие размеры и занимает много места. Кроме того, ее стенки выделяют тепло пропорционально потерям каждой комнаты. В этом случае две комнаты проходные.

Рис. 20. Установка одной печи для отапливания четырех комнат

В деревянных зданиях ограничен выбор мест установки печей. Там приходится применять насадные трубы. Печи с насадными трубами удобно размещать в любом месте, но следует предусмотреть, чтобы труба не попадала на балку перекрытия и стропила. Насадные трубы ставят только на массивных толстостенных печах. Тонкостенные печи в целях противопожарной безопасности не рекомендуется строить с насадными трубами.

Коренные трубы необходимы для отвода дымовых газов от кухонных очагов и одновременно дымовых газов от отопительных печей. Для этого в коренной трубе делают нужное количество вертикальных дымовых каналов, так называемых стояков (рис. 21).

Рис. 21. Подключение печей к коренной трубе:

^{1 — печи; 2 — коренная труба; 3 — вентиляционный канал; 4 — дымовые каналы}

Рис. 22. Установка печей в комнатах дома и их подбор на теплоотдачу:

^{1, 2 — комнаты; 3 — кухня; 4 — прихожая}

Рассмотренный вариант показывает целесообразность возведения коренной трубы в доме с тремя-четырьми комнатами.
